ИДО-07

- индикатор дефектов обмоток электрических машин
Производитель: СНГ (Беларусь, Украина и др.) Статус товара: В наличии
ИДО-07 - индикатор дефектов обмоток электрических машин

Назначение индикатора дефектов обмоток электрических машин ИДО-07

  • ИДО-07 – это портативный прибор, предназначенный для контроля обмоток электрических машин.
  • ИДО-07 – обеспечивает обнаружение :
  • междувитковых замыканий, обрыва фазы и неправильного соединения фаз в трёхфазных обмотках;
  • междувитковых замыканий в катушках, уложенных в пазы;
  • неудовлетворительного состояния изоляции обмоток относительно корпуса машины и между обмотками.
  • ИДО-07 позволяет выявить дефекты трехфазной обмотки машины напряжением до 1000 В в сборе, а также выявить дефекты распределённой обмотки статора или ротора разобранной машины напряжением до 1000 В (кроме обмоток с уравнительными соединениями).
  • Принцип работы индикатора дефектов обмоток электрических машин ИДО-07
  • при проверке обмотки на наличие междувитковых замыканий, обрыва фазы и на правильность соединения фаз сравниваются полные сопротивления двух фаз обмотки при подаче  на них переменного напряжения амплитудой до 10 В, частотой до 10 кГц. При наличии дефектов полные сопротивления фаз обмотки и соответственно токи в них будут различными;
  • при проверке катушек, уложенных в пазы, индуктируется импульсная ЭДС в проверяемой катушке. В случае наличия в последней КЗ витков происходит регистрация импульса магнитной индукции поля, создаваемого током короткого замыкания, протекающим по ним;
  • при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подается на обмотку напряжение постоянного тока, определяется сопротивление изоляции и сравнивается с пороговым значением (0,5 МОм).
Госреестр РФ: не требуется
Гарантия: 24 месяца
Цена, руб.
91 866,00

ИДО-07 в продаже

В нашем магазине вы можете посмотреть описание и характеристики, а также купить ИДО-07 и узнать цену через Приборы-Спб в Санкт-Петербурге.

Технические характеристики индикатора дефектов обмоток электрических машин ИДО-07

Параметр Значение
Контролируемые параметры:
- при проверке трёхфазной обмотки на наличие междувитковых замыканий, обрыва фазы и на правильность соединения фаз
- при проверке трёхфазной обмотки на наличие междувитковых замыканий, обрыва фазы и на правильность соединения фаз
- при проверке катушек, уложенных в пазы, на наличие междувитковых замыканий
коэффициент несимметрии фазных токов (Кн)

ток в проверяемой катушке

сопротивление изоляции (Rи)
Контролируемый диапазон Кн, % 0-99
Контролируемый диапазон Rи, МОм 0-500
Величина Кн при замыкании одного витка в фазе, % не менее 10
Выходное постоянное напряжение при измерении Rи, В 1000±100
Индикация светодиодная и светодиодная алфавитно-цифровая трехразрядная
Питание автономное или от внешнего блока питания
Напряжение питания, В 5+0,6 -1,0
Потребляемая мощность, Вт, не более 3
Габаритные размеры, мм 205х80х50
Масса, кг, не более 0,5
Рабочее положение произвольное
Параметры внешнего блока питания:
- номинальное постоянное напряжение на выходе, В
- номинальный ток на выходе А
- номинальное переменное напряжение на входе, В
5
1
220

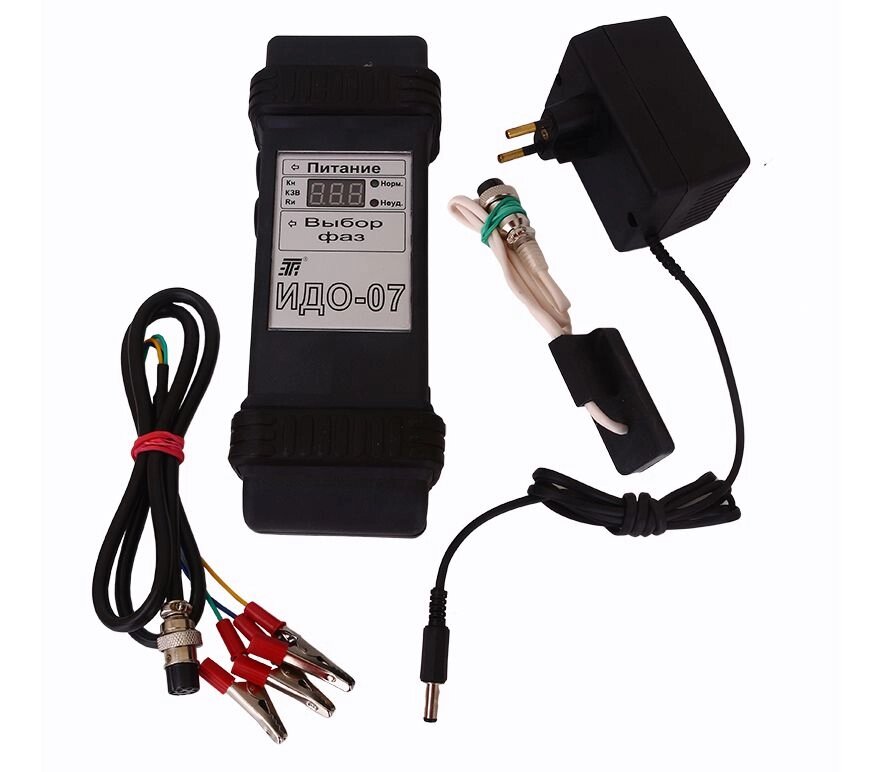

фото индикатора ИДО-07


Комплект поставки ИДО-07:

№ Наименование Количество
1 Индикатор дефектов обмоток электрических машин ИДО-07 1
2 Аккумулятор (размер АА) 4
3 Блок питания БПИД-2 1
4 Кабель соединительный 1
5 Индукционный датчик 1
6 Провод соединительный 2
7 Футляр 1
8 Руководство по эксплуатации 1

Индикатор дефектов обмоток электрических машин ИДО-07 доступен к заказу. Цена приведена как справочная информация, не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации и может быть изменена в любое время без предупреждения. Наличие на складе или предполагаемый срок поставки позиции «Индикатор дефектов обмоток электрических машин ИДО-07» уточняйте в отделе продаж (контакты).
