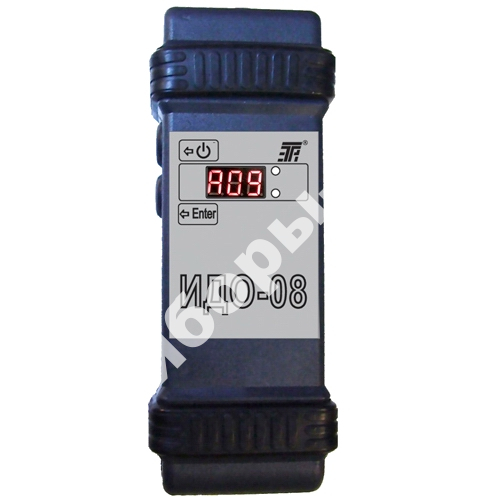

ИДО-08
- индикатор дефектов обмоток электрических машинПроизводитель: СНГ (Беларусь, Украина и др.) Статус товара: В наличии
 |
ИДО-08 - портативный прибор, предназначенный для контроля обмоток электрических машин. Обеспечивает проверку: ✓трёхфазных обмоток на наличие межвитковых замыканий, обрыва фазы и неправильного соединения фаз;
✓катушек обмоток, уложенных в пазы, на наличие межвитковых замыканий;
✓состояния изоляции обмоток относительно корпуса машины и между обмотками;
✓последовательности фаз обмоток трёхфазных двигателей и источников их питания.
ИДО-08 позволяет выявить дефекты трёхфазной обмотки машины напряжением до 1000 В в сборе, а также выявить дефекты распределённой обмотки статора или ротора разобранной машины напряжением до 1000 В (кроме обмоток с уравнительными соединениями). |
| Госреестр РФ: не требуется |
| Гарантия: 24 месяца |
ИДО-08 в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить ИДО-08 и узнать цену через Приборы-Спб в Санкт-Петербурге.
Принцип работы индикатора дефектов обмоток электрических машин ИДО-08
• при проверках обмотки на наличие межвитковых замыканий, обрыва фазы и на правильность соединения фаз сравниваются полные сопротивления двух фаз обмотки при подаче на них переменного напряжения амплитудой до 10 В частотой до 10 кГц. При наличии дефектов полные сопротивления фаз обмотки и соответственно токи в них будут различными;
• при проверке катушек, уложенных в пазы, индуктируется импульсная ЭДС в проверяемой катушке амплитудой до 3 В/виток. В случае наличия в последней КЗ витков происходит регистрация импульса магнитной индукции поля, создаваемого током короткого замыкания, протекающим по ним;
• при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подаётся на обмотку напряжение постоянного тока, определяется сопротивление изоляции и сравнивается с пороговым значением (0,5 МОм);
• при проверке последовательности фаз обмоток трёхфазных двигателей трёхфазная система напряжений на выводах обмотки исследуемого двигателя генерируется вращением его ротора вручную;
• при проверке последовательности фаз источника питания трёхфазного двигателя анализируется трёхфазная система напряжений, которые генерируются на зажимах соединительного кабеля индикатора, размещённых на поверхности изоляции фазных проводов источника питания (без контакта с проводниками).
Технические характеристики индикатора дефектов обмоток электрических машин ИДО-08
| Параметр | Значение |
| Контролируемые параметры: | |
| при проверке трёхфазной обмотки на наличие межвитковых замыканий, обрыва фазы и на правильность соединения фаз | коэффициент несимметрии фазных токов (Кр) |
| при проверке катушек, уложенных в пазы, на наличие межвитковых замыканий | ток в проверяемой катушке |
| при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками | сопротивление изоляции (Rи) |
| Контролируемый диапазон Кр, % | 0–99 |
| Контролируемый диапазон Rи, МОм | 0–500 |
| Выходное постоянное напряжение при измерении Rи, В | 1000 ±100 |
| Индикация | светодиодная |
| Питание | автономное или от внешнего блока питания |
| Напряжение питания, В | 5 |
| Потребляемая мощность, Вт, не более | 4 |
| Габаритные размеры, мм | 205 × 80 × 50 |
| Масса*, кг, не более | 0,4 |
| Рабочее положение | произвольное |
| Параметры внешнего блока питания: | |
| номинальное постоянное напряжение на выходе, В | 5 |
| номинальный ток на выходе, А | 1 |
| номинальное переменное напряжение на входе, В | 220 |
* указана масса индикатора с аккумулятором, масса комплекта поставки составляет 0,67 ± 0,04 кг.
Сравнение функциональных возможностей приборов диагностики обмоток электрических машин
| Наименование проверки | ИДО-06 | ИДО-07 | ИДО-08 | ИДВИ-04 | ИДВИ-05 |
| Проверка трёхфазных обмоток на наличие межвитковых замыканий, обрыва фазы и неправильного соединения фаз | + | + | + | − | + |
| Проверка катушек обмоток, уложенных в пазы, на наличие межвитковых замыканий | − | + | + | + | + |
| Проверка полюсных катушек на наличие межвитковых замыканий | − | − | − | + | + |
| Проверка износа межвитковой изоляции трёхфазных всыпных обмоток | − | − | − | − | + |
| Проверка катушек обмоток, уложенных в пазы, на возможность возникновения межвитковых замыканий при повышенном напряжении | − | − | − | + | − |
| Проверка короткозамкнутых роторов на наличие обрывов стержней | − | − | − | − | + |
| Проверка состояния изоляции обмоток относительно корпуса и между обмотками | + | + | + | + | + |
| Проверка последовательности фаз обмоток трёхфазных двигателей и источников их питания | − | − | + | − | − |
