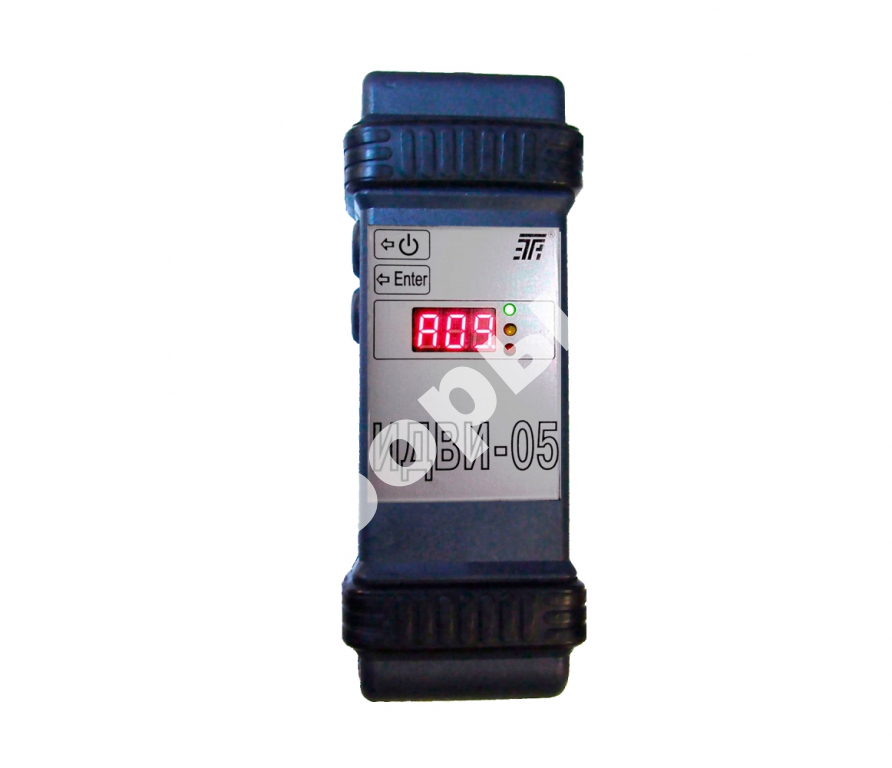

ИДВИ-05
- индикатор дефектов обмоток электрических машинПроизводитель: СНГ (Беларусь, Украина и др.) Статус товара: В наличии
 |
ИДВИ-05 — портативный прибор, предназначенный для контроля обмоток электрических машин. Обеспечивает проверку: ✓трёхфазных обмоток на наличие межвитковых замыканий, обрыва фазы и на правильность соединения фаз;
✓износа межвитковой изоляции трёхфазных всыпных обмоток;
✓катушек обмоток, уложенных в пазы, и полюсных катушек на наличие межвитковых замыканий;
✓короткозамкнутых роторов на наличие обрывов стержней;
✓состояния изоляции обмоток относительно корпуса машины и между обмотками.
ИДВИ-05 позволяет выявить дефекты трёхфазной обмотки машины напряжением до 1000 В в сборе, дефекты обмоток разобранной машины напряжением до 1000 В (кроме обмоток с уравнительными соединениями), а также дефекты обмоток короткозамкнутых роторов. |
| Госреестр РФ: не требуется |
| Гарантия: 12 месяцев |
ИДВИ-05 в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить ИДВИ-05 и узнать цену через Приборы-Спб в Санкт-Петербурге.
Описание индикатора дефектов обмоток электрических машин ИДВИ-05. Принцип работы
• При проверках трёхфазных обмоток на наличие межвитковых замыканий, обрыва фазы и на правильность соединения фаз, полюсных катушек на наличие межвитковых замыканий и износа межвитковой изоляции трёхфазных всыпных обмоток сравниваются интегральные оценки затухающих колебательных импульсов испытательного напряжения, генерируемых при разряде конденсатора на зажимах фаз (катушек);
• При проверке катушек, уложенных в пазы, индуктируется импульсная ЭДС в проверяемой катушке амплитудой 1 В/виток. В случае наличия в последней КЗ витков происходит регистрация импульса магнитной индукции поля, создаваемого током короткого замыкания, протекающим по ним;
• При проверке короткозамкнутых роторов на наличие обрывов стержней вручную производится один оборот ротора со скоростью примерно 1 об/мин и через интервалы времени 0,5 с определяются интегральные оценки затухающих колебательных импульсов испытательного напряжения, генерируемых при разряде конденсатора на зажимах одной из фаз статора асинхронного двигателя при различных положениях ротора относительно статора;
• При проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подаётся на обмотку напряжение постоянного тока, определяется сопротивление изоляции и сравнивается с пороговым значением (0,5 МОм).
Технические характеристики индикатора дефектов обмоток электрических машин ИДВИ-05
| Параметр | Значение |
| Контролируемые параметры | |
| При проверках трёхфазных обмоток на наличие межвитковых замыканий, обрыва фазы и на правильность соединения фаз, износа межвитковой изоляции трёхфазных всыпных обмоток и полюсных катушек на наличие межвитковых замыканий | Коэффициент различия импульсов испытательного напряжения фаз (катушек) (Кр1) |
| При проверке короткозамкнутых роторов на наличие обрывов стержней | Коэффициент максимального различия импульсов испытательных напряжений фазы при проворачивании ротора (Кр2) |
| При проверке катушек обмоток, уложенных в пазы, на наличие межвитковых замыканий | Ток в проверяемой катушке |
| При проверке состояния изоляции обмоток относительно корпуса машины и между обмотками | Сопротивление изоляции (Rи) |
| Контролируемый диапазон Кр1 и Кр2, % | 0–99 |
| Контролируемый диапазон Rи, МОм | 0–500 |
| Величина Кр1 при замыкании одного витка в фазе (катушке) или Кр2 при обрыве одного стержня, %, не менее | 10 |
| Амплитуда импульсного испытательного напряжения | |
| При проверках трёхфазных обмоток на наличие межвитковых замыканий, обрыва фазы и на правильность соединения фаз, В | 340 |
| При проверке износа межвитковой изоляции трёхфазных всыпных обмоток, В | 1000 |
| При проверках короткозамкнутых роторов на наличие обрывов стержней и полюсных катушек на наличие межвитковых замыканий, В | 160 |
| При проверке катушек обмоток, уложенных в пазы, на наличие межвитковых замыканий, В/виток | 1 |
| Выходное постоянное напряжение Rи, В | 1000 ±100 |
| Индикация | Светодиодная |
| Питание | Автономное или от внешнего блока питания |
| Напряжение питания, В | 4 (−1,0 +0,2) |
| Потребляемая мощность, Вт, не более | 4 |
| Габаритные размеры, мм | 205 × 80 × 50 |
| Масса, кг, не более | 0,4 |
Комплект поставки ИДВИ-05
| № | Наименование | Количество |
| 1 | ИДВИ–05 | 1 |
| 2 | Аккумулятор (Li-ion, тип 14500) | 2 |
| 3 | Блок питания БПИД-3 | 1 |
| 4 | Кабель соединительный с тремя зажимами | 1 |
| 5 | Кабель соединительный с двумя зажимами | 1 |
| 6 | Индукционный датчик | 1 |
| 7 | Провод соединительный | 2 |
| 8 | Руководство по эксплуатации | 1 |
| 9 | Футляр | 1 |

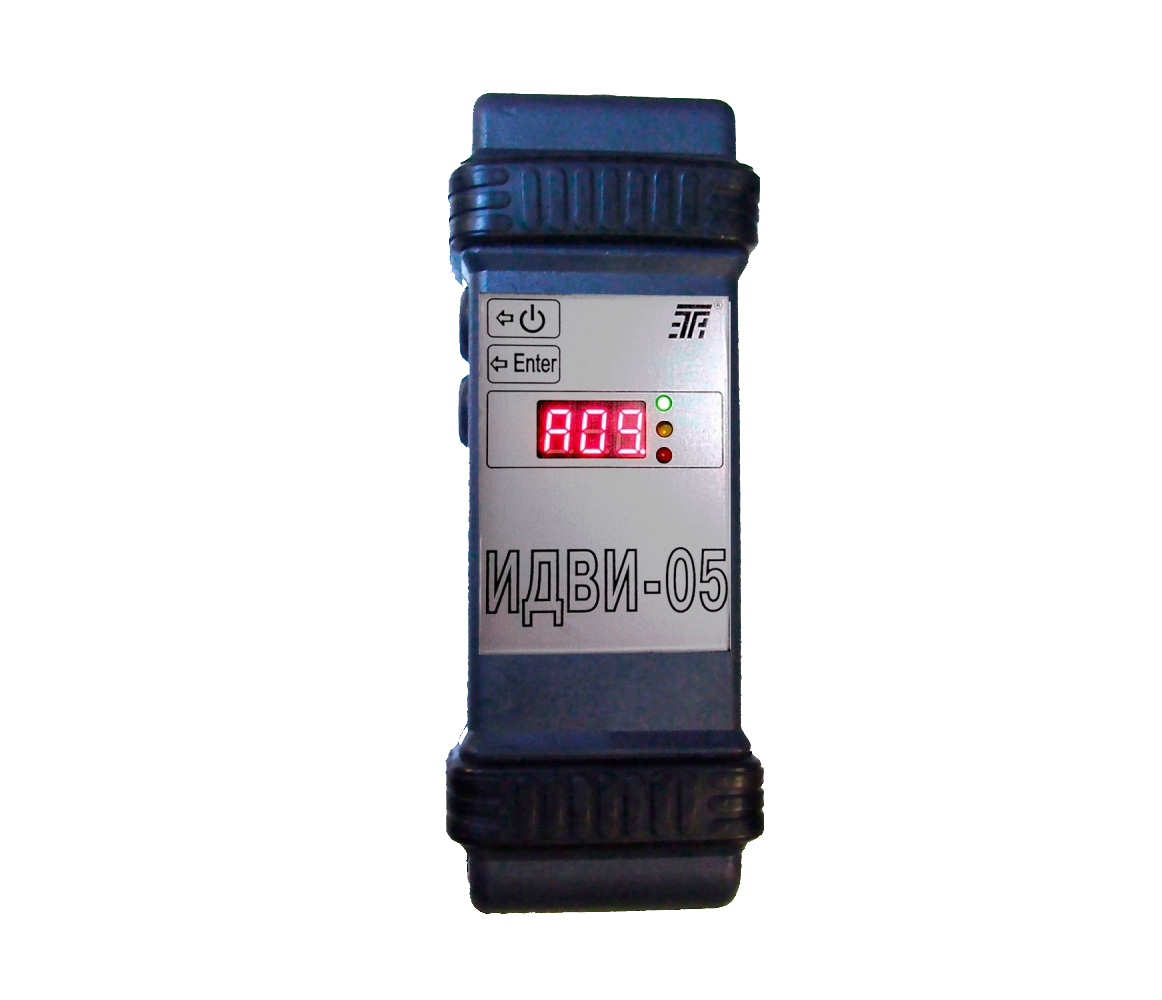

Фотографии прибора
Таблица для сравнения функциональных возможностей приборов диагностики обмоток электрических машин
| Наименование проверки | ИДО-06 | ИДО-07 | ИДО-08 | ИДВИ-04 | ИДВИ-05 |
| Проверка трёхфазных обмоток на наличие межвитковых замыканий, обрыва фазы и неправильного соединения фаз | + | + | + | − | + |
| Проверка катушек обмоток, уложенных в пазы, на наличие межвитковых замыканий | − | + | + | + | + |
| Проверка полюсных катушек на наличие межвитковых замыканий | − | − | − | + | + |
| Проверка износа межвитковой изоляции трёхфазных всыпных обмоток | − | − | − | − | + |
| Проверка катушек обмоток, уложенных в пазы, на возможность возникновения межвитковых замыканий при повышенном напряжении | − | − | − | + | − |
| Проверка короткозамкнутых роторов на наличие обрывов стержней | − | − | − | − | + |
| Проверка состояния изоляции обмоток относительно корпуса и между обмотками | + | + | + | + | + |
| Проверка последовательности фаз обмоток трёхфазных двигателей и источников их питания | − | − | + | − | − |
