ИДО-06

- индикатор дефектов обмоток электрических машин
Производитель: СНГ (Беларусь, Украина и др.) Статус товара: В наличии
ИДО-06 - индикатор дефектов обмоток электрических машин

Назначение индикатора дефектов обмоток электрических машин ИДО-06:



  • Индикатор дефектов обмоток электрических машин ИДО-06 предназначен для контроля трехфазных обмоток электрических машин.
  • ИДО-06 - обеспечивает обнаружение:
  • Междувитковых замыканий;
  • Обрыва проводников;
  • Неправильного соединения схемы обмотки;
  • Неудовлетворительного состояния изоляции обмоток относительно корпуса машины и между обмотками.
  • ИДО-06 позволяет выявить дефекты трехфазной обмотки машины напряжением до 1000 В - без демонтажа и разборки последней.





Госреестр РФ: не требуется
Гарантия: 12 месяцев
Цена, руб.
69 000,00

ИДО-06 в продаже

В нашем магазине вы можете посмотреть описание и характеристики, а также купить ИДО-06 и узнать цену через Приборы-Спб в Санкт-Петербурге.

Принцип работы индикатора ИДО-06:
При проверке обмотки на наличие междувитковых замыканий, обрыва проводников и на правильность соединения схемы сравниваются полные сопротивления двух фаз обмотки при подключении к ним генератора высокочастотного стабилизированного тока. При наличии дефектов полные сопротивления фаз обмотки и соответственно токи в них будут различными.
При проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подается на обмотку напряжение постоянного тока, определяется сопротивление изоляции и сравнивается с пороговым значением (0,5 МОм).
Технические характеристики индикатора ИДО-06:
Параметр Значение
Контролируемые параметры при проверке трёхфазной обмотки на наличие междувитковых замыканий, обрыва фаз и на правильность соединения фаз коэффициент несимметрии фазных токов (Кн)
при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками сопротивление изоляции (Rи)
Контролируемый диапазон Кн, % 0 - 99
Контролируемый диапазон Rи, МОм 0-500
Чувствительность (величина Кн при замыкании одного витка в фазе), % не менее 10
Выходное постоянное напряжение при измерении Rи, В 1000 ±100
Индикация светодиодная и светодиодная алфавитно-цифровая трехразрядная
Питание автономное или от внешнего блока питания
Напряжение питания, В 5 (-1,0+0,6)
Потребляемая мощность, Вт не более 3
Габаритные размеры, мм 205 х 80 х 50
Масса, кг не более 0,5

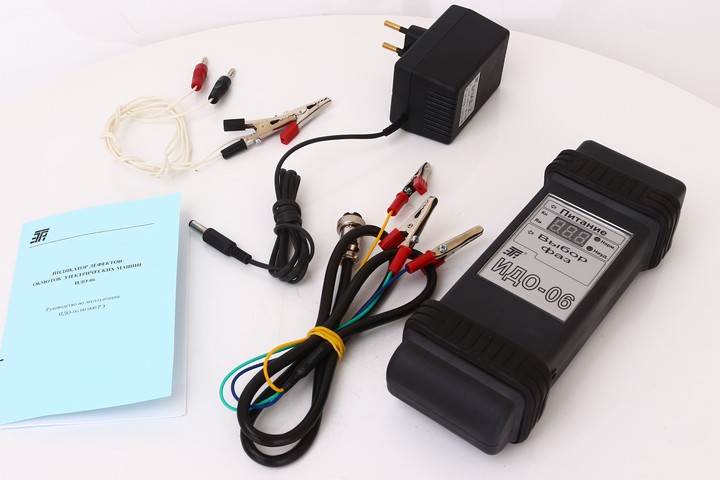

Комплект поставки ИДО-06:
Наименование Количество
1. Индикатор дефектов обмоток электрических машин ИДО-06 1
2. Аккумулятор (размер АА) 4
3. Блок питания БПИД-2 1
4. Кабель соединительный 1
5. Провод соединительный 2
6. Руководство по эксплуатации 1
7. Футляр

Принцип работы индикатора ИДО-06:

При проверке обмотки на наличие междувитковых замыканий, обрыва проводников и на правильность соединения схемы сравниваются полные сопротивления двух фаз обмотки при подключении к ним генератора высокочастотного стабилизированного тока. При наличии дефектов полные сопротивления фаз обмотки и соответственно токи в них будут различными.

При проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подается на обмотку напряжение постоянного тока, определяется сопротивление изоляции и сравнивается с пороговым значением (0,5 МОм).

Технические характеристики индикатора ИДО-06:

Параметр Значение

Контролируемые параметры при проверке трёхфазной обмотки на наличие междувитковых замыканий, обрыва фаз и на правильность соединения фаз коэффициент несимметрии фазных токов (Кн)

при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками сопротивление изоляции (Rи)

Контролируемый диапазон Кн, % 0 - 99

Контролируемый диапазон Rи, МОм 0-500

Чувствительность (величина Кн при замыкании одного витка в фазе), % не менее 10

Выходное постоянное напряжение при измерении Rи, В 1000 ±100

Индикация светодиодная и светодиодная алфавитно-цифровая трехразрядная

Питание автономное или от внешнего блока питания

Напряжение питания, В 5 (-1,0+0,6)

Потребляемая мощность, Вт не более 3

Габаритные размеры, мм 205 х 80 х 50

Масса, кг не более 0,5

Комплект поставки ИДО-06:

Наименование Количество

1. Индикатор дефектов обмоток электрических машин ИДО-06 1

2. Аккумулятор (размер АА) 4

3. Блок питания БПИД-2 1

4. Кабель соединительный 1

5. Провод соединительный 2

6. Руководство по эксплуатации 1

7. Футляр

Дополнительные материалы по ИДО-06


Индикатор дефектов обмоток электрических машин ИДО-06 доступен(ны) к заказу по цене  19 840PУБ.. Цена приведена как справочная информация, не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации и может быть изменена в любое время без предупреждения. Наличие на складе или предполагаемый срок поставки позиции «Индикатор дефектов обмоток электрических машин ИДО-06» уточняйте в отделе продаж (контакты).
