ВАФ-4333
- цифровой вольтамперфазометр |
Вольтамперфазометр модели ВАФ-4303 позволяет производить следующие измерения в промышленных электросетях:
В прибор встроены индикаторы чередования фаз |
| Артикул: 203177 | Госреестр РФ: 38838-08 |
| Гарантия: 18 мес. | ТУ: № 33.2-00226098-30-2006 |
ВАФ-4333 в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить ВАФ-4333 и узнать цену через Приборы-Спб в Санкт-Петербурге.
Назначение:
Вольтамперфазометр - 4333, предназначен для измерений в электрических сетях переменного тока:
-
Среднеквадратического значения силы переменного тока (без разрыва цепи тока, с помощью индивидуальной вспомогательной части - трансформатора тока с размыкающимся магнитопроводом, далее по тексту ~ трансформатор));
- Среднеквадратического значения напряжения переменного тока;
- Угла сдвига фаз между током и напряжением или двумя напряжениями;
- Активной мощности;
- Коэффициента мощности;
- Частоты напряжения переменного тока.
Кроме того, прибор предназначен для измерения напряжения постоянного тока, а также индикации порядка чередования фаз трехфазного напряжения.
Область применения прибора - эксплуатационное обслуживание релейных схем защиты и силовых цепей электроустановок.
По рабочим климатическим условиям применения прибор относится к группе 4 ГОСТ 22261 и исполнению УХЛ 4,2 ГОСТ 15150, при этом значение температуры окружающего воздуха от -10 до +40 оС, процентное верхнее значение относительной влажности воздуха 90% при температуре 30 оС, атмосферное давление 84106,7кПа (630-800 мм рт. ст.).
Технические характеристики:
| Параметр | Значения |
| Сила переменного тока, А (класс точности) | 0...0,04 (5,0); 0...0,4 0...4 0...40 (1,0) |
| Коэффициент мощности (класс точности) | 1-0-1 (0,2) |
| Постоянное наппряжение, В (класс точности) | 0...500 (1,0) |
| Переменное наппряжение, В (класс точности) | 0...100 0...500 (1,0) |
| Угол сдвига фаз между напряжением и током, град (класс точности) | 180-0-180 |
| Рабочая температура | от -10 до +40°С |
| Питание | 3 элемента типа 316, ток потребления не более 5 мА |
| Размеры, мм | 240х110х110 |
| Масса, кг | 1,5(2,7 комплекта поставки) |
| Особенности | функция запоминания результатов на дисплее после отключения цепи |

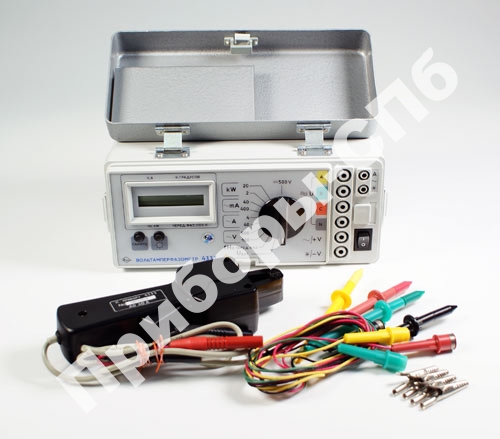

Комплект поставки ВАФ-4333:
| № | Наименование | Количество |
| 1. | Зажим контактный | 4 |
| 2. | Кассета под элементы А316 (R6) | 1 |
| 3. | Паспорт | 1 |
| 4. | Планка-упор | 1 |
| 5. | Прибор | 1 |
| 6. | Провод соединительный | 4 |
| 7. | Ремень с пряжкой | 1 |
| 8. | Свидетельство о приемке | 1 |
| 9. | Трансформатор тока с размыкающимся магнитопроводом | 1 |
| 10. | Футляр для укладки принадлежностей | 2 |
Документация прибора ВАФ-4333:
Паспорт, Тех. характеристики для ВАФ-4333
