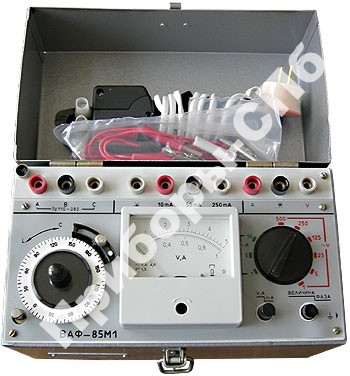

ВАФ-85-М1
- вольтамперфазометр |
Измерительный прибор ВАФ-85-М1 необходим для измерений в процессе наладки и проверке силовых цепей и защитных релейных схем электроустановок. Измерительные возможности вольтамперфазометра:
|
| Артикул: 200205 | Госреестр РФ: 3899-89 |
| Гарантия: 18 мес. | ТУ: У00226098.015-98 |
ВАФ-85-М1 в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить ВАФ-85-М1 и узнать цену через Приборы-Спб в Санкт-Петербурге.
Назначение прибора ВАФ-85-М1:
Вольтамперфазометр ВАФ-85-М1 предназначен для измерений:
- среднеквадратического значения силы и напряжения переменного тока - синусоидальной формы;
-
угла сдвига фаз относительно трехфазной системы напряжения номинальными значениями 110; 220; 380 В при наладке и проверке релейных схем защиты и силовых цепей электроустановок.
Прибор ВАФ-85М1 может применяться при регулировании, ремонте и эксплуатации электроустановок в помещениях с искусственно регулируемыми климатическими условиями, например, в закрытых отапливаемых или охлаждаемых и вентилируемых производственных и других, в том числе хорошо вентилируемых подземных помещениях.
Технические характеристики прибора ВАФ-85-М1:
Измеряемые прибором величины, диапазоны измерений, классы точности, пределы допускаемой основной погрешности в нормальных условиях применения сила тока, потребляемая прибором и падения напряжения на гнездах прибора, соответствуют указанным ниже:
| Измеряемая величина | Диапазон измерений | Класс точности | Пределы допускаемой основной погрешности, % | Падение напряжения, не более В | Ток потребления, не более мА |
| Сила переменного тока (с разрывом цепи), мА | 2-10 | 4,0 | ±4,0 | 50 | - |
| 10-50 | 20 | ||||
| 50-250 | 20 | ||||
| Сила переменного тока (без разрыва цепи), А | 0,2-1 | 4,0 | ±4,0 | 2,5 | 2,5 |
| 1-5 | |||||
| 2-10 | |||||
| Напряжение переменного тока, В | 0,2-1 | 4,0 | ±4,0 | - | 0,5 |
| 1-5 | |||||
| 5-25 | |||||
| 25-125 | |||||
| 50-250 | |||||
| 100-500 | |||||
| Угол сдвига фаз | 180-0-180 | 1,5 | ±1,5 | - | 180 |
- Габаритные размеры прибора 260х160х185 мм.
- Масса прибора не более 3,5 кг.
- По рабочим климатическим применения прибор относится к группе 2 ГОСТ 22261 (с расширенным диапазоном температур) и исполнению УХЛ4.2 ГОСТ 15150, при этом значение температуры окружающего воздуха рабочих условий применения от минус 10 до плюс 40 °С, верхнее значение относительной влажности воздуха 90% при температуре 30 °С, атмосферное давление 84-106,7 кПа (530 - 800 мм).
Комплект поставки ВАФ-85-М1:
| № | Наименование | Количество |
| 1. | Зажим контактный | 3 |
| 2. | Клещевая приставка | 1 |
| 3. | Паспорт | 1 |
| 4. | Прибор | 1 |
| 5. | Провод соединительный | 5 |
| 6. | Свидетельство о приемке | 1 |
