Тестер сопротивления заземления используется для замеров сопротивления растеканию тока устройств заземления и замеров удельного сопротивления почвы.Назначение измерителя ЦС4107:

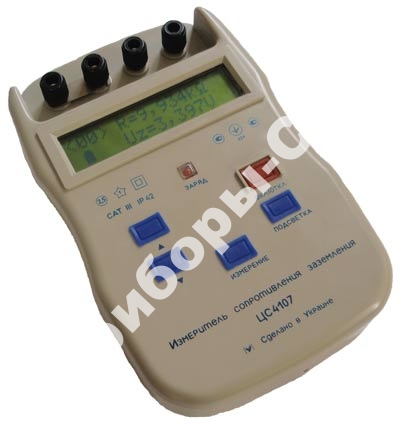

Измеритель сопротивления заземления ЦС4107 предназначен для измерения сопротивления растеканию тока заземляющих устройств, определения удельного сопротивления грунта.
Особенности измерителя ЦС4107:
- Индикация результатов измерений – буквенно-цифровая на жидкокристаллическом индикаторе с подсветкой.
- Заряд аккумуляторов от блока питания.
- Индикация процесса и степени заряда аккумуляторов.
- Автоматическое отключение в пределах 90...120 сек. после окончания работы.
- Хранение в памяти результатов 50 предыдущих измерений.
- Автоматическое отключение от источника электропитания при снижении напряжения аккумуляторов ниже 8,8 В.
- Индикация: наличие стороннего напряжения на потенциальных зажимах свыше 7 В; превышение допустимого сопротивления электродов.
- Автоматический выбор единицы измерения.
Технические характеристики измерителя ЦС4107:
| Измеряемые сопротивления |
Диапазон допустимых значений сопротивления электродов |
| потенциальных |
токовых |
Rп1, Rп2 или их сумма
(Rп1 + Rп2) |
Rт1, Rт2 или их сумма
(Rт1 + Rт2) |
| 10 мОм - 1 Ом |
0 - 5 кОм |
0 - 1000·Rизм
но не более 50 кОм |
| 1,001 Ом - 20 кОм |
0 - 50 кОм |
| Параметр |
Значения |
| Напряжение измерительного тока на токовых зажимах измерителя, не более, действующего значения |
36 В |
| Ток в цепи измеряемого сопротивления, не более |
200 мА |
| Частота измерительного тока |
128 ±6 Гц |
| Температура окружающего воздуха рабочих условий применения измерителя |
от минус 10 °С до плюс 55 °С |
| Электропитание измерителя |
8 NiMH аккумуляторов АА, напряжением 1,2 В, емкостью не менее 2 А/ч |
| Ток потребления от аккумуляторов, не менее |
1,2 А |
| Время установления рабочего режима |
непосредственно после включения |
| Класс точности |
2,5 по ГОСТ 8.401 |
| Пределы допускаемой относительной основной погрешности измерения |
±2,5 |
| Режим работы |
повторно-кратковременный, измерение до 1 мин, время перерыва до повторного включения не лимитировано |
| Габаритные размеры, мм |
230х140х58 |
| Масса, кг |
1 |
| Средняя наработка на отказ |
10000 ч |
| Средний срок службы |
10 лет |
|
