Назначение измерителя Ресурс-UF2М-3Т52-5-100-1000:
Измерители показателей качества электрической энергии «РЕСУРС-UF2» (далее измерители) предназначены для измерений характеристик напряжения, включая основные показатели качества электрической энергии (ПКЭ) по ГОСТ 13109-97, характеристик тока, мощности и энергии переменного трехфазного и однофазного тока, как в автономном режиме, так и в составе информационно- измерительных систем. Измерители предназначены для контроля показателей качества электрической энергии в соответствии с РД 153-34.0-15.501-00 (часть 1) и анализа качества электрической энергии в соответствии с РД 153-34.0-15.501-01 (часть 2). В комплектацию входит 3 комплекта токоизмерительных клещей (от 2 мА до 1200 А).
Область применения: измерение ПКЭ на предприятиях промышленности и в энергосистемах, обследование электросетей предприятий (энергоаудит), учет потоков мощности в энергосистемах, учет межсистемных перетоков, учет выработки и потребления электроэнергии.
Измерители могут быть использованы в качестве образцового счетчика электроэнергии для проверки и поверки счетчиков электроэнергии, в том числе и на месте эксплуатации, класса 0,5 (0,5S) и менее точных (модификации «Ресурс-UF2C», «Ресурс-UF2М») и класса 1,0 (1,0S) и менее точных (модификация «Ресурс-UF2»).

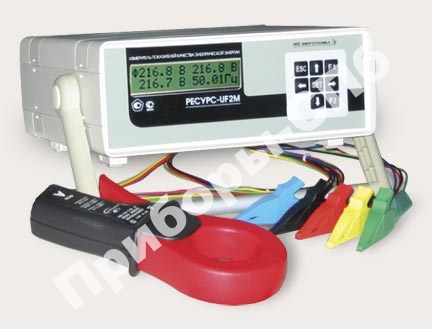

Описание измерителя Ресурс-UF2М-3Т52-5-100-1000:
Измерители выпускаются в следующих модификациях: «Ресурс-UF2», «Ресурс-UF2C», «Ресурс-UF2М».
Измерители выполнены в настенном стационарном варианте (модификации «Ресурс-UF2», «Ресурс-UF2C») и настольном переносном варианте (модификация «Ресурс-UF2М»). Все модификации измерителей имеют встроенные клавиатуру и индикатор для работы в автономном режиме. Измерители имеют интерфейсы RS-232 и RS-485.
Измерители могут работать в составе автоматизированных систем типа «Ресурс».
Измерители «Ресурс-UF2» имеют две группы трехфазных измерительных входов напряжения, с номинальными действующими значениями Uном фазных/междуфазных напряжений 220/(220 · √3 ) В (прямой вход) и (100/ √3 )/100 В (трансформаторный вход). Напряжения подаются одновременно только на одну группу входов.
Измерители «Ресурс-UF2С» и «Ресурс-UF2М» имеют 4 измерительных входа напряжения, работающих на двух диапазонах измерения: 220/(220· √3 ) В и (100/ √3 )/100 В.
Измерители «Ресурс-UF2М» могут иметь 4 измерительных низковольтных входа напряжения, предназначенные для измерения действующих значений напряжения до 10 В. При наличии низковольтного входа напряжения в наименовании модификации измерителя добавляется буква «В», «Ресурс-UF2МВ».
Измерители могут использоваться для работы в однофазных, трехфазных трехпроводных и четырехпроводных электрических сетях. Дополнительно модификации «Ресурс-UF2C» и «Ресурс-UF2М» могут использоваться для работы в пятипроводных электрических сетях.
Измерительные входы напряжений гальванически изолированы от остальных частей измерителя.
При измерениях в электрических сетях с более высокими значениями напряжения должны быть использованы измерительные трансформаторы напряжения или делители напряжения.
Измерители имеют три (модификация «Ресурс-UF2») или четыре (модификации «Ресурс-UF2С» и «Ресурс-UF2М») группы входов для измерения характеристик силы тока с номинальным действующим значением силы тока (Iном) 5 А, 1 А при непосредственном подключении, и более при использовании трансформаторов тока. Измерительные входы тока гальванически изолированы друг от друга и от остальных частей измерителя.
Измерители могут комплектоваться разъемными трансформаторами тока (ТТ) с номинальным первичным током: 1 А, 5 А, 50 А, 100 А, 200 А, 500 А, 1000 А, 3000 А. Измеритель обеспечивает работу с двумя типами разъемных трансформаторов тока: тип «Т» - с токовым выходом, тип «П» - с потенциальным выходом. При комплектации измерителей трансформаторами тока, их краткое обозначение и номинальные значения первичных токов указываются через дефис в наименовании измерителя без обозначения единицы измерения.
Основные технические характеристики измерителя Ресурс-UF2М-3Т52-5-100-1000:
Метрологические характеристики представлены в таблице 1.
Входное сопротивление измерителей:
а) по измерительным входам напряжений не менее 400 кОм (модификации «Ресурс-UF2С», «Ресурс-UF2М»)
б) по прямым измерительным входам напряжений не менее 400 кОм (модификация «Ресурс-UF2»);
в) по трансформаторным измерительным входам напряжений не менее 100 кОм (модификация «Ресурс-UF2»);
г) по измерительным входам токов с номинальным значением 5 А не более 0,05 Ом;
д) по измерительным входам токов с номинальным значением 1 А не более 0,25 Ом;
е) по низковольтным измерительным входам «10 В» не менее 30 кОм ( для «Ресурс-UF2МВ»).
Таблица 1 - Диапазоны измерений и пределы допускаемых погрешностей
| Измеряемая характеристика |
Диапазон измерений |
Основные погрешности:
- абсолютная Δ;
- относительная δ, %;
- приведенная γ, % |
Дополнительные условия |
Модификации |
Действующее значение 1):
– напряжения U;
– напряжения основной частоты (первой гармоники) U(1);
– напряжения прямой последовательности U1 |
от 0,8·Uном
до 1,2· Uном |
± 0,2 (δ) |
– |
Ресурс-UF2, Ресурс-UF2C, Ресурс-UF2М |
| от 0,01·Uномдо 0,8· Uном |
± 0,2 (γ) |
| от 0,10 до 10 В |
± 0,5 (δ) |
для U, U(1), для входа «10 В» |
| от 0,025 до 0,1В |
± 1,0 (δ) |
| Установившееся отклонение напряжения δUУ1), % |
–20 – +20 |
± 0,2 (Δ) |
– |
Действующее значение 1):
- напряжения обратной последовательности U2;
- напряжения нулевой последовательности U0 |
от 0,01·Uномдо 1,2· Uном |
± 0,2 (γ) |
|
| Частота f, Гц |
45 – 55 |
± 0,02 (Δ) |
– |
| Отклонение частоты Δf, Гц |
–5 – +5 |
± 0,02 (Δ) |
– |
| Коэффициент искажения синусоидальности напряжения KU, % |
0,1 – 30 |
± (0,05+0,02·KU) (Δ) |
– |
| Коэффициент n–ой гармонической составляющей напряжения KU(n), % |
0,05 – 30 |
± (0,03+0,02·KU(n)) (Δ) |
2 ≤ n ≤ 10 |
| 0,05 – 20 |
10 < n ≤ 20 |
| 0,05 – 10 |
20 < n ≤ 30 |
| 0,05 – 5 |
30
|
| Коэффициент несимметрии напряжений по обратной последовательности K2U 1), % |
0 – 20 |
± 0,2 (Δ) |
– |
| Коэффициент несимметрии напряжений по нулевой последовательности K0U 1), % |
0 – 20 |
± 0,2 (Δ) |
– |
| Длительность провала напряжения Δtп , с |
0,01 – 60 |
± 0,01 (Δ) |
– |
| Длительность временного перенапряжения Δtпер U, с |
0,01 – 60 |
± 0,01 (Δ) |
– |
| Глубина провала напряжения δUп, % |
10 – 100 |
± 1,0 (Δ) |
– |
| Коэффициент временного перенапряжения Kпер U |
1,1 – 1,4 |
± 0,01 (Δ) |
– |
| Размах изменения напряжения δUt, % |
0,2 - 20 |
± 8 (δ) |
– |
| Кратковременная доза фликера PSt |
0,25 – 10 |
± 5 (δ) |
– |
| Длительная доза фликера PLt |
0,25 – 10 |
± 5 (δ) |
– |
| Угол фазового сдвига между фазными напряжениями основной частоты (первой гармоники) φU |
от - 180° до + 180° |
± 0,1° (Δ) |
– |
| Угол фазового сдвига между n-ми гармоническими составляющими фазных напряжений φU(n) |
от - 180° до + 180° |
± 1° (Δ) |
5 % ≤ KU(n) |
| ± 3° (Δ) |
1 % ≤ KU(n) < 5 % |
| ± 10° (Δ) |
0,2 % ≤ KU(n)< 1 % |
Действующее значение 1)2):
- силы тока I;
- силы тока основной частоты I(1);
- силы тока нулевой последовательности I0;
- силы тока прямой последовательности I1;
- силы тока обратной последовательности I2; |
от 0,05·Iном
до 1,2·Iном |
± 0,2 (δ) |
– |
Ресурс-UF2C, Ресурс-UF2М |
от 0,01·Iном
до 0,05·Iном |
± 0,01 (γ) |
– |
| от 0,0004·Iномдо 0,01·Iном |
± (1+0,35(0,01·Iном/I(1) – 1) (δ) |
для I(1) |
| ± (1+0,7(0,01·Iном/I(1) – 1) (δ) |
для I |
от 0,01·Iном
до 1,2·Iном |
± 0,2 (γ) |
– |
Ресурс-UF2 |
| Коэффициент искажения синусоидальности кривой тока KI, % |
0,1 – 100 |
± (0,05+0,02·KI) (Δ) |
0,1·Iном ≤ I ≤ 1,5·Iном |
Ресурс-UF2C, РесурсUF2М |
| 0,5 – 100 |
± (0,1+0,03·KI) (Δ) |
0,01·Iном ≤ I < 0,1·Iном |
| 0,1 – 100 |
± (0,05+0,02·KI) (Δ) |
0,5·Iном ≤ I ≤ 1,2·Iном |
Ресурс-UF2 |
| 0,5 – 100 |
± (0,1+0,03·KI) (Δ) |
0,1·Iном ≤ I ≤ 0,5·Iном |
| Коэффициент n–ой (n – от 2 до 40) гармонической составляющей тока KI(n), % |
0,05 – 100 |
± (0,03+0,02·KI(n)) (Δ) |
0,1·Iном ≤ I < 1,5·Iном
2 ≤ n ≤ 10 |
Ресурс-UF2С, Ресурс-UF2М |
| 0,05 – 50 |
0,1·Iном ≤ I < 1,5·Iном
10 < n ≤ 20 |
| 0,05 – 20 |
0,1·Iном ≤ I < 1,5·Iном
20< n ≤ 30 |
| 0,05 – 10 |
0,1·Iном ≤ I < 1,5·Iном
30< n ≤ 40 |
| 0,5 – 100 |
± (0,1+0,03·KI(n)) (Δ) |
0,01·Iном ≤ I < 0,1·Iном
2 ≤ n ≤ 10 |
| 0,5 – 50 |
0,01·Iном ≤ I < 0,1·Iном
10 ≤ n ≤ 20 |
| 0,5 – 20 |
0,01·Iном ≤ I < 0,1·Iном
20 ≤ n ≤ 30 |
| 0,5 – 10 |
0,01·Iном ≤ I < 0,1·Iном
30 ≤ n ≤ 40 |
| 0,05 – 30 |
± (0,03+0,02·KI(n)) (Δ) |
0,5·Iном ≤ I < 1,2·Iном
2 ≤ n ≤ 10 |
Ресурс-UF2 |
| 0,05 – 20 |
0,5·Iном ≤ I < 1,2·Iном
10 < n ≤ 20 |
| 0,05 – 10 |
0,5·Iном ≤ I < 1,2·Iном
20 < n ≤ 40 |
| 0,5 – 30 |
± (0,1+0,03·KI(n)) (Δ) |
0,1·Iном ≤ I < 0,5·Iном;
2 ≤ n ≤ 10 |
| 0,5 – 20 |
0,1·Iном ≤ I < 0,5·Iном;
10 < n ≤ 20 |
| 0,5 – 10 |
0,1·Iном ≤ I < 0,5·Iном;
20 < n ≤ 40 |
| Угол фазового сдвига φUI между напряжением и током основной частоты одной фазы 3) |
от - 180° до + 180° |
± 0,1° (Δ) |
0,05· Iном ≤ I ≤ 1,5 ·Iном |
Ресурс-UF2С, Ресурс-UF2М |
| ± 0,3° (Δ) |
0,01·Iном ≤ I < 0,05·Iном |
| ± 0,1° (Δ) |
0,5· Iном ≤ I ≤ 1,2 ·Iном |
Ресурс-UF2 |
| ± 0,3° (Δ) |
0,1·Iном ≤ I < 0,5·Iном |
| ± 3° (Δ) |
0,01·Iном ≤ I < 0,1·Iном |
| Угол фазового сдвига φUI0 между напряжением и током нулевой последовательности |
от - 180° до + 180° |
± 3° (Δ) |
0,01·Iном ≤ I0< 1,2·Iном
0,01·Uном≤U0<1,2Uном |
Ресурс-UF2С, Ресурс-UF2М, Ресурс-UF2 |
| Угол фазового сдвига φUI1 между напряжением и током прямой последовательности 3) |
от - 180° до + 180° |
± 0,1° (Δ) |
0,05· Iном ≤ I ≤ 1,5 ·Iном |
Ресурс-UF2С, Ресурс-UF2М |
| ± 0,3° (Δ) |
0,01·Iном ≤ I < 0,05·Iном |
| ± 0,1° (Δ) |
0,5· Iном ≤ I ≤ 1,2 ·Iном |
Ресурс-UF2 |
| ± 0,3° (Δ) |
0,1·Iном ≤ I < 0,5·Iном |
| ± 3° (Δ) |
0,01·Iном ≤ I < 0,1·Iном |
| Угол фазового сдвига φUI2 между напряжением и током обратной последовательности |
от - 180° до + 180° |
± 3° (Δ) |
0,01·Iном ≤ I2< 1,2·Iном
0,01·Uном≤ U2<1,2Uном |
Ресурс-UF2С, Ресурс-UF2М, Ресурс-UF2 |
| Угол фазового сдвига между n–ми гармоническими составляющими напряжения и тока одной фазы φUI(n) |
от - 180° до + 180° |
± 2° (Δ) |
0,05·Iном ≤ I ≤ 1,5·Iном;
5 % ≤ KI(n); 5 % ≤ KU(n) |
Ресурс-UF2C, Ресурс-UF2М |
| ± 5° (Δ) |
0,05·Iном ≤ I ≤ 1,5·Iном;
1 % ≤ KI(n) < 5 %;
1 % ≤ KU(n) < 5 % |
| ± 10° (Δ) |
0,05·Iном ≤ I ≤ 1,5·Iном;
0,2 % ≤ KI(n) <1 %;
0,2 % ≤ KU(n) < 1 % |
| ± 3° (Δ) |
0,01·Iном≤ I ≤ 0,05·Iном;
5 % ≤ KI(n); 5 % ≤ KU(n) |
| ± 10° (Δ) |
0,01·Iном ≤ I ≤0,05·Iном;
1 % ≤ KI(n) < 5 %;
1 % ≤ KU(n) < 5 % |
| от - 180° до + 180° |
± 3° (Δ) |
0,5·Iном ≤ I ≤ 1,2·Iном;
5 % ≤ KI(n); 5 % ≤ KU(n) |
Ресурс-UF2 |
| ± 5° (Δ) |
0,5·Iном ≤ I ≤ 1,2·Iном;
1 % ≤ KI(n) < 5 %;
1 % ≤ KU(n) < 5 % |
| ± 15° (Δ) |
0,5·Iном ≤ I ≤ 1,2·Iном;
0,2 % ≤ KI(n) <1 %;
0,2 % ≤ KU(n) < 1 % |
| ± 5° (Δ) |
0,1·Iном ≤ I ≤ 0,5·Iном;
5 % ≤ KI(n); 5 % ≤ KU(n) |
| ± 15° (Δ) |
0,1·Iном ≤ I ≤ 0,5·Iном;
1 % ≤ KI(n) < 5 %;
1 % ≤ KU(n) < 5 % |
Активная мощность P 1)2):
а) активная мощность по каждой фазе
б) активная мощность по трем фазам |
от (0,5·Uном) • •(0,01·Iном)
до (1,2·Uном) •
• (1,5·Iном) |
а) ± 0,3 (δ)
б) ± 0,2 (δ) |
0,05·Iном ≤ I ≤ 1,5·Iном;
0,5 <|cos φ |≤ 1
cos φ - коэффициент мощности |
Ресурс-UF2С, Ресурс-UF2М |
| б) ± 0,4 (δ) |
0,01·Iном ≤ I <0,05·Iном;
0,5 <|cos φ |≤ 1 |
а) ± 0,4 (δ)
б) ± 0,3 (δ) |
0,1· Iном ≤ I ≤ 1,5 · Iном;
0,25 ≤|cos φ|≤ 0,5 |
| б) ± 0,5 (δ) |
0,02·Iном ≤ I < 0,1·Iном;
0,25 ≤|cos φ|≤ 0,5 |
| ± 0,2 (γ) |
0,01·Iном ≤ I < 1,2·Iном;
0,25 ≤|cos φ|≤ 1 |
Ресурс-UF2 |
Реактивная мощность Q1)2):
а) реактивная мощность по каждой фазе;
б) реактивная мощность по трем фазам |
от (0,5·Uном) • •(0,01·Iном)
до (1,2·Uном) •
• (1,5·Iном) |
± 0,5 (δ) |
0,2 ≤ m < 1,2, где m = (I·U·sinφ)/(Iном·Uном) |
Ресурс-UF2С, Ресурс-UF2М |
| ± 0,5·(0,9+0,02/m) (δ) |
0,01 ≤ m < 0,2 |
| ± 0,5 (γ) |
0,01 ≤ m < 1,2 |
Ресурс-UF2 |
Полная мощность S 1)2):
а) полная мощность по каждой фазе;
б) полная мощность по трем фазам |
от (0,5·Uном) • •(0,01·Iном)
до (1,2·Uном) •
• (1,5·Iном) |
± 0,5 (δ) |
0,01·Iном ≤ I < 1,5·Iном |
Ресурс-UF2С, Ресурс-UF2М |
| ± 0,5 (γ) |
0,01·Iном ≤ I < 1,2·Iном |
Ресурс-UF2 |
Активная энергия WА 2):
а) симметричная нагрузка;
б) однофазная нагрузка |
|
По ГОСТ 30206-94 для счетчика активной энергии класса точности 0,2 S |
0,01·Iном ≤ I < 1,5·Iном |
Ресурс-UF2С, Ресурс-UF2М |
| 0,2 (γ) |
0,01·Iном ≤ I < 1,2·Iном;
0,25 ≤|cos φ |≤ 1 |
Ресурс-UF2 |
| Реактивная энергия 1)2) WР: |
|
± 0,5 (δ) |
0,2 ≤ m < 1,5 |
Ресурс-UF2C, Ресурс-UF2М |
| ± 0,5·(0,9+0,02/m) (δ) |
0,01 ≤ m < 0,2 |
| ± 0,5 (γ) |
0,01 ≤ m < 1,2 |
Ресурс-UF2 |
| Интервал времени (ход часов реального времени), с 1) |
|
3 |
– |
Ресурс-UF2С, Ресурс-UF2М, Ресурс-UF2 |
1) Пределы допускаемого значения дополнительной температурной погрешности измерителя при измерении данной характеристики составляют 1/3 основной погрешности на каждые 10°С изменения температуры окружающей среды.
2) Пределы допускаемого значения дополнительной погрешности, возникающей при использовании разъемных трансформаторов тока, входящих в дополнительный комплект поставки, и при отклонении проводника от перпендикуляра к центру измерительного окна, равны 0,5 основной погрешности измерителя.
3) Пределы допускаемого значения дополнительной погрешности, возникающей при использовании разъемных трансформаторов тока, входящих в дополнительный комплект поставки, равны пределам основной погрешности измерителя. |
Электропитание измерителей осуществляться переменным однофазным напряжением от 85 до 265 В и частотой от 45 до 55 Гц.
Мощность, потребляемая измерителями по цепи питания, не более 20 В·А.
Время установления рабочего режима измерителей не более 5 мин.
Измерители обеспечивают непрерывную работу без ограничения длительности.
Габаритные размеры измерителей не более 280×245×130 мм (модификации «Ресурс-UF2», «Ресурс-UF2С») и 290×310×110 мм (модификация «Ресурс-UF2М»).
Масса измерителей не более 4 кг.
По устойчивости к климатическим воздействиям измерители соответствуют группе 4 по ГОСТ 22261.
Измерители устойчивы к воздействию температуры окружающего воздуха от минус 20 до плюс 55 °С.
По устойчивости к механическим воздействиям в рабочих условиях применения измерители соответствуют группе 3 по ГОСТ 22261.
Измерители производят статистическую обработку измеренных значений ПКЭ согласно методике изложенной в РД153-34.0-15.501.00. Погрешность расчета наибольшего и наименьшего значения ПКЭ, верхней и нижней границы диапазона ПКЭ, в котором находятся 95 % его измеренных значений, равна погрешности измерения соответствующего ПКЭ.
Глубина хранения значений статистических характеристик ПКЭ не менее 3 месяцев. Измерители регистрируют усредненные за одну минуту значения характеристик измеряемых величин. Глубина хранения минутных усредненных значений зависит от количества регистрируемых характеристик, список которых задается пользователем. Минимальная глубина хранения 7 суток.
|
