C.A 8336 QUALISTAR PLUS+AmpFlex 450
- анализатор параметров электросетей, качества и количества электроэнергии (с клещами AmpFlex 450 мм) |
Особенности анализатора параметров электросетей, качества и количества электроэнергии C.A 8336 QUALISTAR PLUS:
Qualistar+ может также зафиксировать и записать:
Отличительными особенностями анализатора C.A 8336 QUALISTAR PLUS по сравнению с моделью C.A 8335 QUALISTAR PLUS являются:
Назначение анализатора параметров электросетей, качества и количества электроэнергии C.A 8336 QUALISTAR PLUS:Простой анализ электрических сетей плюс анализатор качества энергии CA-8336 идеальный прибор для быстрой проверки качества электрической сети и легкой обработки результатов - а именно:
Описание анализатора параметров электросетей, качества и количества электроэнергии C.A 8336 QUALISTAR PLUS:Компенсация реактивной мощности, а также улучшение параметров качества электросети является самым дешевым и эффективным способом снижения затрат на оплату электроэнергии, высвобождения дополнительных мощностей для подключения нового оборудования, снижения потерь в системах электроснабжения предприятия. Ужесточающиеся требования энергоснабжающих организаций, дефицит мощностей, повышение цен на энергоносители, заставляют руководство предприятий искать пути экономии электроэнергии, снижения потерь в распределительных сетях, повышения энергоэффективности производства в целом. Повсеместное внедрение силовой преобразовательной техники (СПТ), например, частотных электроприводов, ставит перед предприятиями проблему искажения кривой питающего напряжения высшими гармониками, генерируемыми СПТ. Многие предприятия, делая попытку сэкономить при внедрении частотных приводов, не оснащают их выходными фильтрами. Впоследствии таким предприятиям приходится решать проблему очень сильного засорения питающего напряжения высшими гармониками. Высокое содержание высших гармонических составляющих в сети предприятия снижает коэффициент мощности, проводит к перегреву и обусловленному этим преждевременному старению изоляции и выходу из строя элементов СЭС, ложным срабатываниям защит, перебоям в сети работы компьютерного оборудования и другим последствиям. Для оптимального выбора устройств компенсации реактивной мощности и фильтрации токов высших гармоник, определения точек их размещения, а также путей оптимизации всей системы в целом, целесообразно провести обследование системы электроснабжения предприятия. Для четкой регистрации всех аномалий необходимо использование специально предназначенных для этого измерительных приборов. Компания Chauvin Arnoux предлагает самый мощный на сегодняшний день 3-х фазный анализатор качества электроэнергии C.A 8336 QUALISTAR PLUS, который имеет РУССКО язычный интерфейс.
Виды аномалий в сети. Недостаточное внимание к мелким аномалиям может приводить к серьезным финансовым потерям. Контроль качества электроэнергии в электросетях является наилучшим способом предотвращения проблем до того, как они привели к таким последствиям. Переходные (импульсные) перенапряжения - Transient Overvoltage (Impulse). Сущность явления: возникает при ударах молнии или коммутации выключателей и реле. Часто приводит к сильным броскам напряжения с выраженным пиком. Опасность: вблизи от «эпицентра» явления возможно повреждение источников питания оборудования или перезагрузка цифровых устройств. Кратковременные просадки напряжения - Voltage Dip. Сущность явления: просадки напряжения возникают при кратковременных больших токах, например при пуске двигателей. Опасность: просадка напряжения может привести к прекращению работы некоторых устройств или их перезагрузке. Кратковременные перенапряжения - Voltage Swell. Сущность явления: явление возникает при ударах молнии или коммутации тяжелых нагрузок, что приводитк кратковременному повышению напряжения. Опасность: возможно повреждение источников питания оборудования или перезагрузка цифровых устройств. Фликер (IEC, ΔV10). Сущность явления: возникает при наличии подключенных к сети дуговых печей, сварочных аппаратов, тиристорных преобразователей. Явление представляет собой многократные колебания напряжения длительностью один или несколько циклов сети. Опасность: из-за систематического повторения явление может приводить к «мерцанию» осветительных приборов и неправильной работе оборудования. Перебои в питании - Instantaneous interruptions. Сущность явления: кратко- или долговременные отключения питания, обусловленные аварийными процесссами на питающих подстанциях (например, отключение при ударе молнии) или отключениями выключателей при коротких замыканиях. Опасность: благодаря все большему распространению источников бесперебойного питания компьютеры и аналогичное оборудование защищены от данного явления. Тем не менее, явление может привести к прекращению работы некоторых других устройств или их перезагрузке. Гармоники – Harmonics. Сущность явления: обычно возникает из-за искажения формы тока/напряжения при использовании полупроводниковых преобразователей или источников питания.
Опасность: при слишком большой амплитуде гармоник могут возникать серьезные сбои в работе оборудования: перегрев двигателей и трансформаторов, перегрев реакторов, соединеных с конденсаторами для компенсации реактивной мощности.
Небаланс (перекос фаз) - Unbalance factor. Сущность явления: искажения формы напряжения/тока, "просадки" напряжения или переворот фаз могут возникать при возрастании нагрузки на одной из фаз вследствие колебаний нагрузки и ее асимметрии. Опасность: асимметрия напряжений и наличие гармоник могут приводить к неравномерному вращению двигателей, срабатываниям реле защиты и перегреву трансформаторов вследствие перегрузок.
Краткий обзор функциональных возможностей:
|
| Госреестр РФ: 62232-15 до 16.11.2020 |
| Гарантия: 12 месяцев |
C.A 8336 QUALISTAR PLUS+AmpFlex 450 в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить C.A 8336 QUALISTAR PLUS+AmpFlex 450 и узнать цену через Приборы-Спб в Санкт-Петербурге.
Технические характеристики анализатора параметров электросетей, качества и количества электроэнергии C.A 8336:
| Параметр | Значение |
| Количество каналов измерения | 4 на напр / 4 на ток (всего 8 каналов) |
| Напряжение, диапазоны (Действ перем+пост) ф/ф |
10 В - 1000 В |
| ф/н | 10 В - 1000 В |
| Ток (Действ перем+пост), диапазоны | 100мA - 6500 A |
| Клещи MN | MN93: 0,01 - 240 A; MN93A: 0.005 A - 5 A / 0.1 A - 120 A |
| Клещи C | 0,01 A - 1000 A |
| Клещи AmpFLEX или MA | 0,1 A - 6500 A |
| Клещи PAC | 0,1 A - 1000 A перем / 0,1 A - 1400 A пост |
| Частота | 40 Гц - 69 Гц |

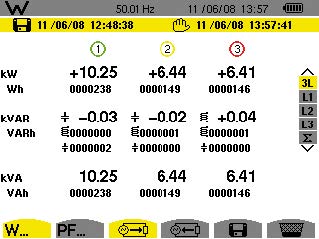

| Измерения мощности | активная реактивная полная W, VA, var, PF, DPF, cos j, tan j |
| Измерения энергии | активная реактивная полная Wh, varh, VAh |

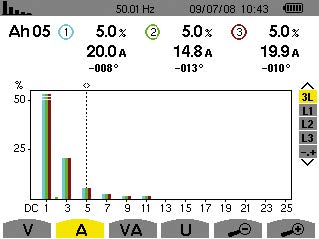

| Гармоники | есть |

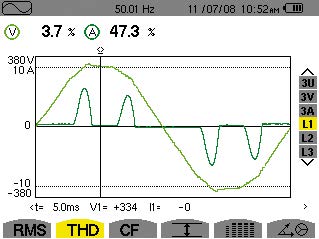

| Вычисление коэффициента гармонических искажений (THD) | есть, от 0 до 50 порядка, фаза |
| Режим Expert для анализа гармоник | есть |
| Переходные процессы | 300 |
| Краткосрочные дрожания (Flicker) | есть |
| Скачок пускового тока (Inrush mode) | есть, > 1 минуты |
| Дисбаланс | да |
| Запись, продолжительность (всех параметров по макс. выборке) | 1 месяц |
| Запись min/max значений | есть |
| Сигнализация - выход измеряемого параметра за установленные пределы | 10000 значений с 40 различных типов |
| Распознание токовых датчиков авто. | 8+ |
| Пиковые значения | есть |

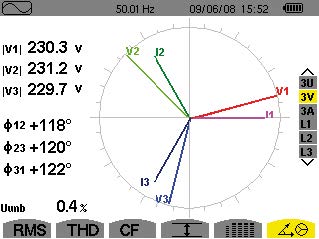

| Векторное отображение сигналов | автоматически |
| Дисплей | Цветной 1/4 VGA ЖК дисплей, 320 x 240, диагональ 148 м |
| Захват экранов и кривых | 50 |
| Электробезопасность | IEC 61010 1000 V CAT III / 600 V CAT IV |

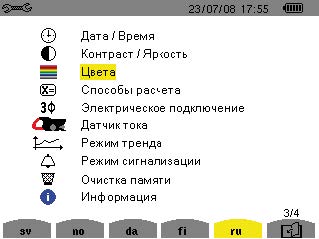

| Язык меню прибора | 21 (вкл русский) |
| Интерфейс | USB тип B |
| Питание | Внешнее зарядное устройство сети 600 V CAT IV, аккумуляторная батерея (встроенная) |
| Размеры | 240 x 180 x 55 мм |
| Вес | 1,9 кг |
