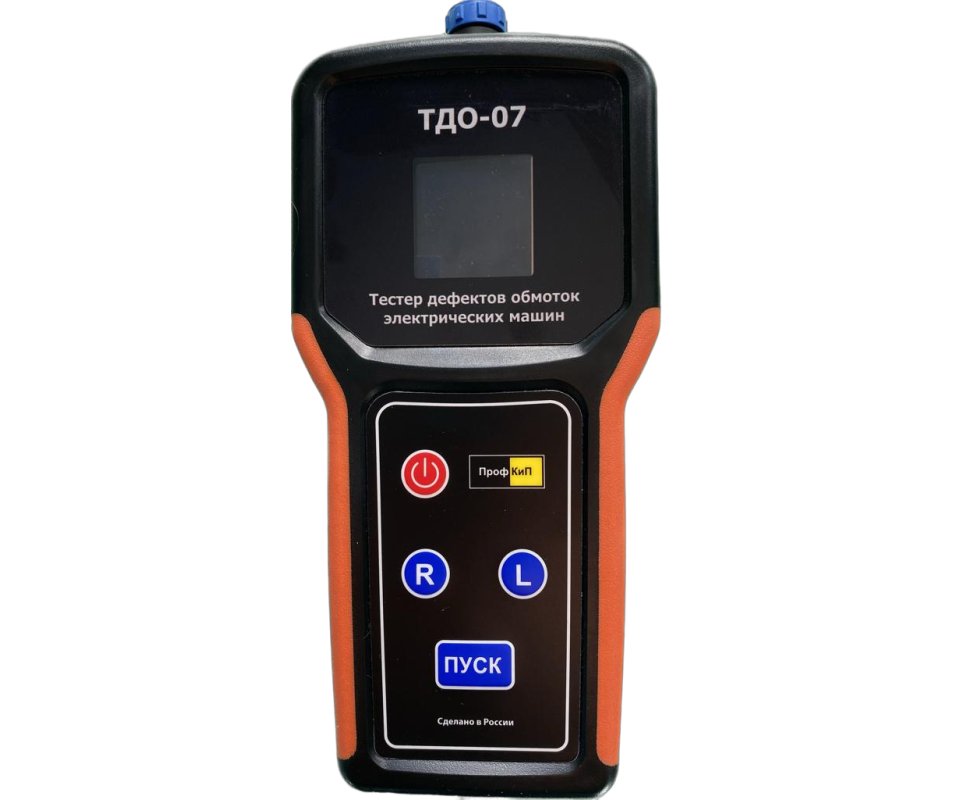

ПрофКиП ТДО-07
- тестер дефектов обмоток электрических машин (встроенный мегаомметр) |
Назначение тестера дефектов обмоток электрических машин ПрофКиП ТДО-07: Тестер дефектов обмоток электрических машин ПрофКиП ТДО-07 предназначен для контроля трехфазных обмоток электрических машин и обеспечивает обнаружение:
Основными потребителями тестеров ТДО-07 являются предприятия, эксплуатирующие или ремонтирующие электрические машины напряжением до 1000 В. Климатическое исполнение–УХЛ 3.1по ГОСТ 15150 (температура воздуха -10 ... +40°С). |
| Госреестр РФ: 93892-24 действителен до 22.11.2029. Межповерочный интервал 1 год | |
| Гарантия: 12 месяцев | ТУ: ТУ ПРШН.411218.0607 |
ПрофКиП ТДО-07 в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить ПрофКиП ТДО-07 и узнать цену через Приборы-Спб в Санкт-Петербурге.
Основные отличия и особенности приборов серии ПрофКиП ТДО:
Приборы серии ТДО имеют встроенный мегаомметр с цифровой индикацией результата измерения сопротивления изоляции обмотки. Приборы имеют функцию выбора испытательного напряжения 500 вольт (для испытания обмоток электрических машин с рабочим напряжением до 500 вольт) и 1000 вольт (для испытания обмоток электрических машин с рабочим напряжением от 500 до 1000 вольт). Приборы серии ТДО в настоящее время проходят испытания для внесения в Государственный реестр средств измерения
Принцип работы тестера дефектов обмоток электрических машин ПрофКиП ТДО-07:
Принцип работы тестера основан на сравнении полных сопротивлений двух фаз обмотки при подключении к ним генератора высокочастотного стабилизированного тока. При наличии дефектов полные сопротивления фаз обмотки и соответственно токи в них будут различными. Степень этого различия устанавливается величиной коэффициента несимметрии фазных токов Кн:
При проверке катушек, уложенных в пазы, на наличие междувитковых замыканий принцип работы индикатора базируется на индуцировании импульсной ЭДС в проверяемой катушке. В случае наличия в последней короткозамкнутых витков (КЗВ) происходит регистрация импульса магнитной индукции поля, создаваемого током короткого замыкания, протекающим по ним.
При проверке состояния изоляции обмоток относительно корпуса машины и между обмотками принцип работы индикатора состоит в подаче на обмотку напряжения постоянного тока, определении сопротивления изоляции и сравнении его с пороговым значением (0,5 МОм).
Технические характеристики индикатора дефектов обмоток электрических машин (встроенный мегаомметр) ПрофКиП ТДО-07:
| Параметр | Значение |
| При проверке трехфазной обмотки на наличие междувитковых замыканий, обрыва фазы и на правильность соединения фаз | коэффициент несимметрии фазных токов Кн |
| При проверке трехфазных обмоток, уложенных в пазы на наличие междувитковых замыканий, обрыва фазы | коэффициент несимметрии фазных токов Кн |
| При проверке состояния изоляции обмоток относительно корпуса машины и между обмотками | сопротивление изоляции Rи |
| Контролируемый диапазон Кн, % | 0-99 |
| Контролируемый порог Rи, МОм | 0,5-500 |
| Выходное постоянное напряжение при измерении Rи, В | 1000 ±100 |
| Питание | автономное (встроенный аккумулятор), внешний БП |
| Напряжение питания внешнего источника, В | 5±1 |
| Напряжение питания встроенного аккумулятора, В | 3,7 |
| Емкость, мАч | 3 400 |
| Рабочее положение | произвольное |
| Индикация | цифровая (OLED дисплей) |
| Габаритные размеры, мм | 220х100х35 |
| Масса (не более), кг | 0,4 |
Комплект поставки тестера дефектов обмоток электрических машин ПрофКиП ТДО-07:
- Тестер дефектов обмоток электрических машин (ТДО-07) – 1 шт.
- Кабель для проверки обмоток – 1 шт.
- Кабель для проверки сопротивления изоляции – 1 шт.
- Индукционный датчик – 1 шт.
- Блок питания 5В – 1 шт.
- Аккумулятор 3,7В 3400 мАч (интегрирован в корпус прибора) – 1 шт.
- Руководство по эксплуатации.
