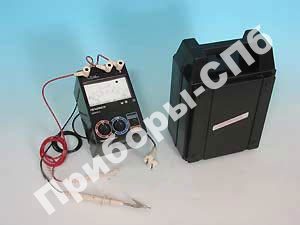

ЭС0210/2
- мегаомметр |
Устройства серии ЭС 0210 разработаны для проведения замеров сопротивления изоляции электроцепей, которые не находятся под напряжением и осуществления реальной величины переменного или значения постоянного напряжения на тестируемом предмете. Приборы всей серии обеспечивают полный разряд емкости предмета по окончании теста. 0...5, 5...1000 МОм; 100 В ±10, 250 В ±25, 500 В ±50; кл.т. 2,5 |
| Госреестр РФ: включен | |
| Гарантия: 12 месяцев | ТУ: У 3.28-00226106-033-99 |
ЭС0210/2 в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить ЭС0210/2 и узнать цену через Приборы-Спб в Санкт-Петербурге.
Назначение и работа прибора:
Мегаомметры ЭС0210 предназначены для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением и измерения действующего значения переменного или величины постоянного напряжения на измеряемом объекте. Мегаомметры обеспечивают разряд емкости объекта после проведения измерения.
Мегаомметры ЭС0210 построены по схеме измерителя отношений с логарифмической шкалой и состоят из следующих основных узлов: генератора переменного тока (для ЭС0210Г); трансформатора (для ЭС0210); преобразователя; электронного измерителя. Преобразователь предназначен для получения стабильного измерительного напряжения и выполнен по схеме с регулированием в цепи переменного тока. Переключение напряжения осуществляется путем изменения опорного напряжения на делителе.
В мегаомметрах ЭС0210/1, ЭС0210/3, ЭС0210/1Г, ЭС0210/3Г электронный измеритель выполнен на двух логарифмических усилителях. В мегомметрах ЭС0210/2, ЭС0210/2Г - на двух логарифмических усилителях и повторителе напряжения на операционном усилителе. Ток измерителя пропорционален логарифму отношения измеряемого и образцового сопротивлений и не зависит от оперативного напряжения.
Основные технические данные
| Тип | Питание | Диапазон измерений | Измерительное напряжение, В | |
| R, МОм | U, В | |||
| ЭС0210/1 | сеть | 0-5; 5-1000 |
0-600 | 100±10 250±25 500±50 |
| ЭС0210/1Г | генератор* | |||
| ЭС0210/2 | сеть | 0-5; 0 - 50 50 - 10000 |
0-600 | 500±50 1000±100 2500±250 |
| ЭС0210/2Г | генератор* | |||
| ЭС0210/3 | сеть | 0-5; 5-10000 500-100000 |
0-600 | 500±50 1000±100 2500±250 |
| ЭС0210/3Г | генератор* | |||
Примечание*. Питание от встроенного электромеханического генератора
- Класс точности 2,5
- Пределы допускаемых значений основных погрешностей:
- ±2,5% от длины шкалы при измерении сопротивлений;
- ±2,5% от верхнего значения диапазона измерений напряжений;
- ±15% от измеряемого сопротивления (относительная погрешность).
- Оперативный ток при закороченных зажимах (0,6±0,2) mA.
- Время установления показаний не более 15 сек.
- Режим работы : измерение - 1 мин., пауза - 2 мин.
-
Скорость вращения рукоятки электромеханического генератора 120-144 оборотов в минуту
Потребляемая мощность: 10 В · А Габариты:
ЭС210/x – 120х141х 201;ЭС0210/xГ – 155х141х201;Масса:
без шнуров 1,9 кгс шнурами и футляром 2,8 кгЗаменяют М4100/4, М4100/3, Ф4102/2-1М, Ф4102/1-1М, Ф4102/1, Ф4102/2
