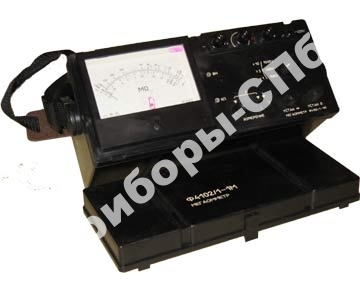

Ф4102/2-1М
- мегаомметр 1000/2500 В |
Мегомметр Ф4102/1 предназначен для измерения сопротивления изоляции различных электроустройств, не находящихся под напряжением. Испытательное напряжение может выбираться из следующих значений: 1000, 2500 В Диапазон измерения сопротивления изоляции, МОм соответственно:
Питание прибора осуществляется от сети переменного тока 220 В или от девяти элементов типа R20 |
| Госреестр РФ: 9225-88 | |
| Гарантия: 6 месяцев | ТУ: 25-7534-87 |
Ф4102/2-1М в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить Ф4102/2-1М и узнать цену через Приборы-Спб в Санкт-Петербурге.
Технические характеристики мегаомметра Ф4102/2-1М:
Диапазон измерений сопротивления изоляции, значения напряжения на зажимах прибора при разомкнутой внешней цепи и участки диапазонов с относительной погрешностью, не превышающей 15 - 30%, приведены ниже:
| Диапазон измерений сопротивления изоляции, не менее, МОм | Участки диапазона с пределом допускаемого значения относительной погрешности, МОм | Напряжение, В | |
| 15% | 30% | ||
| 0 - 2000 0 - 20000 |
75 - 1000 750 - 4000 |
- | 1000 ± 50 |
| 0 - 5000 0 - 50000 |
187,5 - 2500 1875 - 10000 |
- | 2500 ± 125 |
Класс точности 1,5 по ГОСТ 8.401 - 80. Предел допускаемого значения основной приведенной погрешности равен + 1,5% от длины шкал.
Длина шкалы мегомметра не менее 88 мм.
Время установления показаний не превышает 8 с.
Время заряда емкости объекта, величиной не более 0,5 мкФ не превышает 15 с.
Время установления рабочего режима не превышает 4 с.
Режим работы мегомметра прерывистый: измерение - не более 1 мин., пауза - не менее 2 мин.
Питание мегомметра осуществляется от сети переменного тока напряжением (220 + 22/ -33)В частотой (50 + 1) Гц, а также от встраиваемых химических источников постоянного тока (9 элементов А373).
Энергопотребление мегомметра Ф4102/2-1М:
- от сети переменного тока, мощность, не более: 12 ВА.
- от химических источников тока, ток потребления не более: 450 мА.
Мегомметр имеет световую индикацию:
- включения и подачи высокого напряжения - индикатор ВН;
- контроля работоспособности химических источников тока - индикатор КП. Свечение индикатора происходит при снижении напряжения химических источников тока до (10 + 0,3)В.
Мегомметр сохраняет работоспособность при температуре окружающего воздуха от минус 30°С до плюс 50°С и относительной влажности 90% при температуре плюс 30°С.
При питании от химических источников тока климатические условия эксплуатации определяются возможностями источников, но не превышают указанных в данном пункте.
Масса мегомметра Ф4102/2-1М, не более:
- мегомметра, без учета химических источников тока - 1,9кг;
- сетевого блока питания - 0,4 кг;
- футляра с принадлежностями - 0,4 кг.
Габаритные размеры мегомметра 305х125х155 мм.
Дополнительные материалы по Ф4102/2-1М
Рекомендуемые варианты замены:
Е6-24 , ЭС0210/2Г , ЭС0210/3Г
