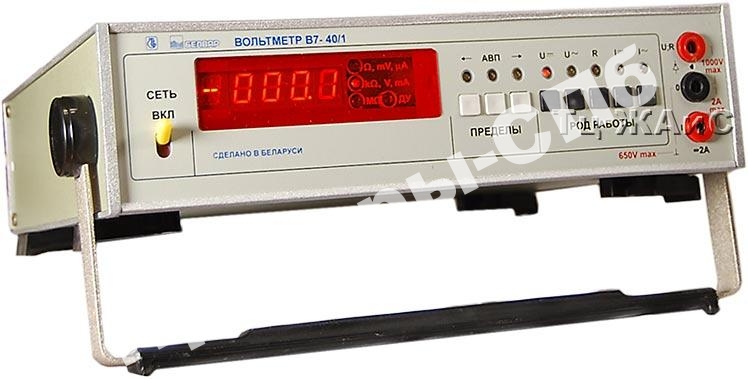

В7-40/1
- вольтметр универсальный |
Жесткие условия эксплуатации Дистанционное управление, автоматический выбор пределов, КОП, 10 мкВ-1000 В (до 30кВ с ДНВ), ~2мВ-1000 В в полосе 20 Гц-100 кГц (до 1ГГц с ВЧ пробником), 0.01 мкА-10А, ~2 мкА-10 А в полосе 40 Гц-20 кГц, 10 мОм-20 МОм, индик.4 1/2 разряда, вх емкость 100 пФ; вес 5,5 кг
Интерфейс IEEE - 488 (КОП).
Вольтметр В7-40/1 предназначен для измерения напряжений постоянного и переменного тока, силы постоянного и переменного тока, сопротивления постоянному току, а также для связи с внешними устройствами, для связи с каналом общего пользования КОП. Применяется при настройке, проверке и эксплуатации различной радиоэлектронной аппаратуры как автономно, так и в составе информационных систем.
|
| Артикул: 491730 | Госреестр РФ: 39075-13 |
| Гарантия: 12 мес. | ТУ: ТГ2.710.016 |
В7-40/1 в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить В7-40/1 и узнать цену через Приборы-Спб в Санкт-Петербурге.
Основные данные
Диапазон измерения:
напряжения постоянного тока 0,01 мВ-1000 В (0,2-2- 20-200-2000 В);
напряжения постоянного тока (В7-40, В7-40/1) с высоковольтным делителем напряжения ДНВ 1-30 кВ;
среднеквадратического значения переменного напряжения произвольной формы 2 мВ-500 В (0,2-2-20-200-2000 В), коэффициент амплитуды измеряемого напряжения < 3; с делителем переменного напряжения ДПН 500-1000 В;
среднеквадратического значения напряжения синусоидальной формы (В7-40, В7-40/1) совместно с ВЧ пробником 0,1-15 В (0,2-2-20 В) в режиме измерения постоянного напряжения;
силы постоянного тока 0,01 мкА - 2000 мА (с шунтом до 10 А) (0,2-2-20-200-2000 мА);
среднеквадратического значения силы переменного тока произвольной формы 2 мкА - 2000 мА (с шунтом до 10 А) (0,2-2-20-200-2000 мА);
сопротивления постоянному току 0,01 Ом - 20 МОм (0,2-2-20-200-2000 кОм 20 МОм)
Погрешность измерения:
напряжения постоянного тока ±[0,05+0,02(Uk/Ux - 1)] (0,2; 2 В), ±[0,1+0,02(Uk/Ux - 1)] (20; 200; 2000 В);
переменного напряжения произвольной формы:
минимальная ±[0,6+0,1(Uk/Ux - 1)] (40 Гц-10 Гц),
максимальная ±[10+0,4(Uk/Ux - 1)] (50-100 кГц; 0,2; 2, 20, 200 В);
силы постоянного тока ±[0,2+0,02(Ik/Ix - 1)];
среднеквадратического значения силы переменного тока произвольной формы [1+0,02(Ik/Ix - 1)] (40-10 кГц), [2+0,1(Ik/Ix - 1)] (10-20 кГц; 0,2; 2, 20, 200 В);
сопротивления постоянному току ± [0,15+0,05(Rk/Rx - 1)] , ± [0,5+0,1(Rk/Rx - 1)] (20 МОм)
Входное сопротивление при измерении, МОм:
напряжения переменного тока 1±0,1
напряжения постоянного тока 10±0,1;
Активная составляющая входного сопротивления (при измерении напряжения переменного тока) 1 МОм ± 5%
Входная емкость 50 пФ для В7-40, В7-40/2 и не более 100 пФ для В7-40/1, В7-40/3
