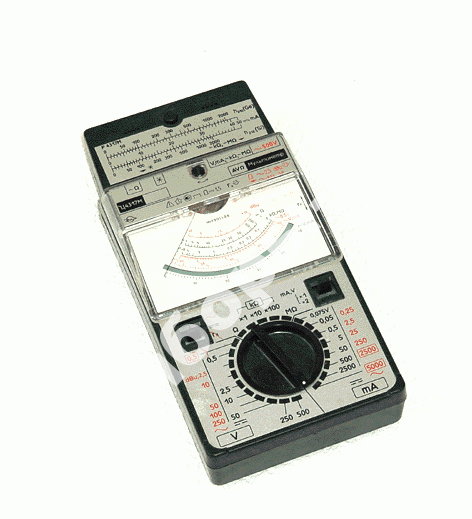

Прибор-мультиметр модели Ц4317М разработан для замеров силы тока и величины напряжения постоян. тока, средне-квадратич. величины силы и напряжения перемен. тока синусовидной формы, сопротивления постоян. току, абсолютного предела сигнала по напряжению перемен. тока, характеристик транзисторов с мощностью 150 мВт. В устройстве Ц4317М спроектирован механизм замеров магнитоэлектрической системы на растяжках с внутрирамочным магнитом и аналоговым индикатором. Для предохранения от повреждения растяжек при транспортировке и рабочей нагрузке подвижная часть имеет стопоры в осевом и радиальном направлен. Защита принципиальной схемы прибора от электроперегрузок работает с помощью плавкого предохранителя, увеличение границ промеров-сопряжением шунтов и дополнительных резисторов, схемой удвоения. Выпрямление перемен. тока осуществляется по двухполупериодной схеме, замер сопротивлений-по параллел. и последоват. схемам магнитоэлектрического измерителя сопротивления. Части электросхемы прибора-тестера Ц4317М помещены в прочный корпус Элементы управления и устройство отсчета располагаются на фронтальной стороне устройства. Электрохимические элементы производства тока для питания схемы прибора установлены в осек с тыльной стороны корпуса устройства.
Мультиметры являются довольно функциональными приборами, они умеют замерять силу тока, напряжение, сопротивление, температуру, частоту, емкость, индуктивность и другие параметры. Преимущество приборов-мультиметров в их портативности и легкости в обращении с ними. Мультиметр-тестер Ц4317М характеризуется компактными габаритами, но возможности его, напротив, довольно значительны. Выбирая мтестер- ультиметр модели Ц4317М, Вы получаете аппарат, позволяющий осуществлять быстрые промеры огромного количества многообразных показателей электроцепей с предельно большим % точности. |
