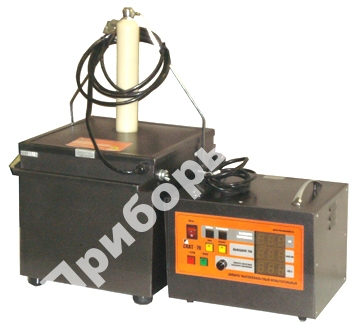

СКАТ-70

- аппарат высоковольтный испытательный
Производитель: Россия Статус товара: По запросу
СКАТ-70 - аппарат высоковольтный испытательный

Аппарат высоковольтный испытательный СКАТ-70 предназначен:

  • для испытания изоляции силовых кабелей выпрямленным напряжением 70 кВ,
  • для испытания твердых диэлектриков синусоидальным напряжением 50 кВ,
  • для прожига силовых кабелей с целью обнаружения места их повреждения.
Артикул: 20007 Госреестр РФ: 36036-07
Гарантия: 12 мес. ТУ: № ТУ 4227-001-78981594-07
Цена, руб.
180 000,00

СКАТ-70 в продаже

В нашем магазине вы можете посмотреть описание и характеристики, а также купить СКАТ-70 и узнать цену через Приборы-Спб в Санкт-Петербурге.

Назначение СКАТ-70 и область применения:

Аппарат высоковольтный испытательный СКАТ-70 предназначен:

  • для испытания изоляции силовых кабелей выпрямленным напряжением 70 кВ,
  • для испытания твердых диэлектриков синусоидальным напряжением 50 кВ,
  • для прожига силовых кабелей с целью обнаружения места их повреждения.

Отличительные особенности аппарата СКАТ-70:



  • плавная регулировка напряжения;
  • точность измерения тока и напряжения не хуже 1% в амплитудных и действующих значениях;
  • наличие функции прожига;
  • электронное управление всеми режимами;
  • автоматический режим для безопасности оператора;
  • цифровая индикация всех величин;
  • улучшенная эргономика;
  • улучшенная сходимость результатов;
  • звуковая сигнализация выходного напряжения;
  • высокая надежность (допускается круглосуточный режим работы).

Функция высоковольтного прожига:

Высоковольтный прожиг изоляции применяется для обнаружения места повреждения кабеля. Воздействие на поврежденный кабель напряжением 40 кВ при токах до 60 мА приводит к тому, что однофазное замыкание переходит в двух- или трехфазное или разрушается проводящий мостик между жилой и оболочкой кабеля. Такое повреждение легко обнаружить современными рефлектометрами .

Технические характеристики аппарата СКАТ-70:

Параметр Значение
Максимальное выходное постоянное напряжение 74 кВ (амплитудное)
Максимальное выходное переменное напряжение 50 кВ (действующее)
Скорость подъема выходного напряжения:
  • В ручном режиме
  • В автоматическом режиме
от 0,5 до 10 кВ/сек ±10%
от 0,5 до 10 кВ/сек ±5%
Спад выходного напряжения
  • Ручной
  • По срабатыванию защиты
Точность установки выходного напряжения не хуже 200 В
Пределы измерения тока 0 - 99.9 мА ±1%
Пределы измерения напряжения 0 - 99.9 кВ ±1%
Диапазон токов в режиме измерений 0 - 36 мА
Ток срабатывания защиты в режиме измерений 37 мА
Диапазон токов в режиме прожига 0 - 60 мА
Отображение информации светодиодный знакоиндикатор
Напряжение питающей однофазной сети переменного тока 220 В ±10%
Потребляемая мощность не более 3500 ВА
Габаритные размеры, не более:
  • блок управления
  • высоковольтный блок
400 х 212 х 358 мм
338 х 298 х 655 мм
Вес, не более:
  • блок управления
  • высоковольтный блок
15 кг
50 кг



Комплект поставки СКАТ-70:

№ Наименование Количество
1. Блок высоковольтный 1
2. Блок измерительный 1
3. Вставка диодная 1
4. Вставка перемычка 1
5. Вставка плавкая 10 А 1
6. Гарантийный талон 1
7. Кабель сетевой 1
8. Методика калибровки 1
9. Паспорт 1
10. Транспортная упаковка 1
