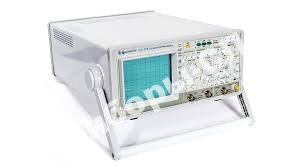

С1-170

- осциллограф универсальный аналоговый двухканальный
Производитель: СНГ (Беларусь, Украина и др.) Статус товара: По запросу
С1-170 - осциллограф универсальный аналоговый двухканальный

С1-170 - аналоговый осциллограф, предназначен для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров по шкале экрана ЭЛТ в полосе частот 0-50 МГц.
Цена, руб.
по запросу

С1-170 в продаже

В нашем магазине вы можете посмотреть описание и характеристики, а также купить С1-170 и узнать цену через Приборы-Спб в Санкт-Петербурге.

Особенности осциллографа аналогового двухканального С1-170

  • Полоса пропускания 0-50 МГц
  • Режим X-Y с калиброванным коэффициентом отклонения
  • Два канала
  • Встроенный тестер компонентов

Технические характеристики осциллографа аналогового двухканального С1-170

Параметр Значение
Вертикальное отклонение
Число каналов 2
Полоса пропускания: 0-50 мГц
Коэффициенты отклонения 2 мВ/дел-10 В/дел (шаг1-2-5)
Погрешность установки ± 3%, ±4 % с делителем 1:10
Время нарастания ПХ ≤ 14 нс
Входной импеданс 1 МОм/25 пФ, (с делителем 1:10 10 МОм/12 пФ)
Входное напряжение:
с открытым входом
с закрытым входом
с делителем 1:10
≤110
≤110
≤250
Режимы по вертикали:
Канал А, канал Б, канал Б инвертированный, каналы А и Б прерывисто/поочерёдно, сумма каналов А + Б
Горизонтальное отклонение
Коэффициенты развёртки 100 нсек/дел-0,1 сек/дел, , (шаг1-2-5)
Погрешность установки ± 4% , с растяжкой ±5%
Растяжка развёртки x 10
Режимы развёртки автоколебательный, ждущий
Синхронизация
Источники канал А, канал Б, сеть, внешняя
Вход и уровень внешней синхронизации 1 Мом/25 пФ; 0,2 - 10 В
режим X-Y:
Режим X-Y в полосе 20 Гц - 1 МГц, коэффициент отклонения - 2 мВ/дел - 10 В/дел (±10 %)
Тестер компонентов
ось Х ±12 В
ось Y ±12 мА
Тестовый ток базы ступеньки (0; 20; 40; 60; 80) мкА, коэффициент. деления 1/8
Тестовое напряжение З-И ступеньки (0; 2; 4; 6; 8) В, коэффициент деления 1/8
Общие характеристики
Встроенный калибратор "меандр" (1000±10) Гц, (0,6±0,006) В
Размер экрана 80x100 мм
Питание 220 В ±10%, 50 Гц
Потребляемая мощность 80 В · А
Габаритные размеры (HxWxD) 140x300x380 мм
Масса 7 кг
Условия эксплуатации:
Рабочая температура
Влажность
5°С - 40°С
80% при 25 °С

Комплект поставки С1-170:

№ Наименование Количество
1. Осциллограф универсальный аналоговый двухканальный С1-170 1
