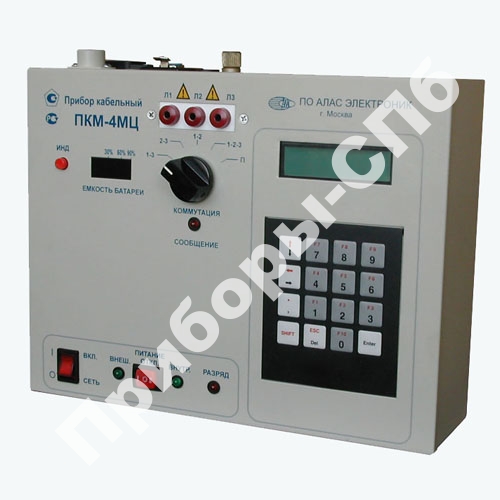

ПКМ-4МЦ
- прибор кабельный мостовойПроизводитель: Россия Статус товара: По запросу
 |
Малогабаритный кабельный мостовой прибор ПКМ-4МЦ создан для определения параметров и поиска повреждений в воздушных и кабельных линиях связи методом автоматического уравновешенного моста переменного или постоянного тока. Устройство можно использовать не только в стационарных, но и в полевых условиях. |
| Артикул: 194237 | Госреестр РФ: 37506-08 |
| Гарантия: 3 года |
ПКМ-4МЦ в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить ПКМ-4МЦ и узнать цену через Приборы-Спб в Санкт-Петербурге.
Сертификат об утверждении типа средств измерений
Прибор ПКМ-4МЦ измеряет:
- Электрическое сопротивление шлейфа
- Электрическое сопротивление изоляции
- Оммическую асимметрию
- Электрическую емкость
- Емкостную асимметрию (качественная оценка)
- Относительное расстояние до места понижения изоляции (Метод Муррея, Купфмюллера)
- Относительное расстояние до места обрыва жилы.
Прибор вычисляет и выводит результат в метрических единицах:
- Расстояние до места понижения электрического сопротивления изоляции
- Расстояние до места перепутывания жил
- Длину линии
- Расстояние до места обрыва жил.
Область применения прибора ПКМ-4МЦ:
Прибор используется для проведения измерений на симметричных высокочастотных и низкочастотных кабельных линиях связи ,а также для измерений на многожильных (больше двух проводов) силовых кабелях как медных, так и алюминиевых. Основное применение - строительство и эксплуатация кабельных линий.
Технические характеристики прибора ПКМ-4МЦ:
| Параметр | Значения | Погрешность, ± % |
| Электрическое сопротивление шлейфа | (0,1 - 10000) Ом | 0,4+2000/Rшл |
| Электрическое сопротивление изоляции | (0,1 - 10) МОм (10,1 - 20000) МОм |
5 10 |
| Омическая асимметрия | (0,1 - 100) Ом при Rшл=(100-10000) Ом |
0,2+20/Rшл |
| Электрическая емкость | 0,02 - 4000 нФ | 2,0+10/С |
| Емкостная асимметрия | 20 пФ - 20 нФ | Индикация жилы с большей емкостью |
| Длина линии | 2 м - 99,9 км | - |
| Расстояние до места понижения изоляции при Rп до 10 МОм | метры | 1,0+50/Ку |
| Расстояние до места обрыва жилы | %, метры | 0,6 |
| Расстояние до места перепутывания жил | метры | 1,75 |
| Индикация | Буквенно-цифровая. Двухстрочный ЖКИ-дисплей. Состояние аккумулятора | |
| Эл. питание | Сеть переменного тока 220 В, 50 Гц; бортсеть автомобиля 14,2 В; встроенный аккумулятор 12 В | |
| Время непрерывной работы от встроенного аккумулятора | Не менее 8 часов | |
| Наличие зарядного устройства | Имеется встроенное автоматическое зарядное устройство | |
| Упаковка | пластиковый чемодан | |
| Масса с аккумулятором Масса без аккумулятора |
не более 6 кг не более 4,8 кг |
|
| Габариты | 300 x 230 x 90 мм | |
| Диапазон рабочих температур | от –20 ºС до +40 ºC | |
Преимущества и особенности эксплуатации (в вопросах и ответах):
- Каковы преимущества прибора ПКМ-4МЦ в сравнении с прибором ПКП5?
- габариты и масса прибора ПКМ-4МЦ значительно меньше, чем у прибора ПКП-5
-
введены функции вычисления, что позволяет получать результаты измерения расстояний в метрических единицах
-
введение в расчётные соотношения температуры, диаметра и материала проводника увеличивает абсолютную точность измерений
-
возможность измерения коэффициента Ку позволяет скорректировать коэффициент К, что в свою очередь приводит к увеличению точности при определении расстояния до места понижения изоляции
- имеется возможность измерения емкостной асимметрии
- имеется возможность вычисления расстояния до места перепутывания жил
-
ЖКИ-дисплей применённый в качестве индикатора обеспечивает цифровую индикацию результатов и позволяет работать с прибором в диалоговом режиме
-
При расчете расстояния до места понижения изоляции производится учет участков линии с разным сечением жил (до 8 участков)
- Прибор выполнен в металлическом корпусе.
- Что такое диалоговый режим?
Диалоговый режим предполагает отображение на дисплее прибора не только цифровой индикации результатов, но и информационных записей различного характера (меню, характеристики, инструкции и т.п. ) в зависимости от режима работы прибора. Режим диалога предполагает однозначную реакцию оператора на сообщения, которые он видит на табло прибора. Это сокращает время выполнения операций при измерениях. - Каким образом задаётся температура кабельной линии?
При измерениях параметров кабельных линий может быть задана среднестатистическая температура в зависимости от времени года, либо введена заранее известная температура вручную с клавиатуры. - Каков принцип работы прибора ПКМ-4МЦ?
Прибор ПКМ-4МЦ представляет собой автоматический уравновешенный цифровой мост. Прибор выполнен на базе программируемого микроконтроллера, осуществляющего как полную автоматизацию всего измерительного процесса, так и обработку полученных при измерениях результатов. - Какие напряжения подводятся к измерительным схемам в процессе работы?
При измерении сопротивлений мостовая схема питается от источника постоянного тока напряжением 180 В.В отличие от прибора ПКП-5, где измерение емкостей производится методом вольтметра-амперметра, в приборе ПКМ-4МЦ применяется мостовая схема с питанием от источника переменного тока частотой 25 Гц с размахом напряжения 180 В. - Что такое коэффициенты К и Кu? Для чего нужна корректировка коэффициента К при определении расстояния до места понижения изоляции?
Коэффициент К показывает отношение длины участка линии до места пониженной изоляции к длине всей линии.Коэффициент Кu показывает отношение сопротивления утечки условно исправной жилы к сопротивлению утечки неисправной жилы.
При определении расстояния до места понижения изоляции используется метод Муррея, который заключается в образовании петли из неисправной и условно исправной жил, а питание моста организуется через сопротивление утечки.При Ku > 400 сопротивление утечки условно исправной жилы не влияет на результат измерений.
При Ku < 400 используется метод двух односторонних измерений в режимах короткого замыкания и холостого хода и производится коррекция коэффициента К, для исключения влияния на результат измерения величины сопротивления утечки условно исправной жилы. - Каково влияние величины коэффициента К на точность результатов измерения?
При малых значениях коэффициента К (5% и менее) погрешность измерения возрастает, поэтому необходимо провести еще одно измерение с противоположного конца линии. - Возможно ли получение неверных результатов измерения при наличие на линии наведенных напряжений?
Мостовая измерительная схема балансируется по разности сигналов, поступающих с соответствующих цепей, образующих плечи моста. Если к одной их этих цепей приложена сторонняя э.д.с., показания прибора будут искажены.
Комплект поставки ПКМ-4МЦ:
| № | Наименование | Количество |
| 1. | Зарядное устройство ЗУ-05 | 1 |
| 2. | Кабель питания "бортсеть" | 1 |
| 3. | Кабель сетевой | 1 |
| 4. | Комплект измерительныйх проводов | 1 |
| 5. | Кофр для укладки прибора | 1 |
| 6. | Прибор "ПКМ-4МЦ" | 1 |
| 7. | Руководство по эксплуатации | 1 |
