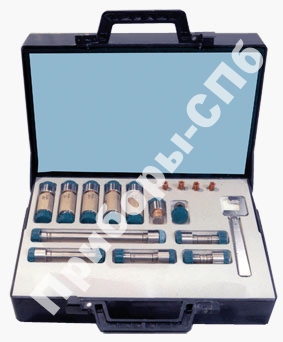

ДК2-70
- наборы мер |
Набор мер комплексного коэффициента передачи ДК2-70 предназначен для поверки и калибровки анализаторов цепей по ослаблению и фазе коэффициента передачи. Набор мер состоит из аттенюаторов резисторных, отрезков фазосдвигающих, короткозамыкателей коаксиальных. Аттенюаторы используются как меры ослабления и меры фазы коэффициента передачи, отрезки – как меры фазы коэффициента передачи, короткозамыкатели – как меры комплексного коэффициента отражения. |
ДК2-70 в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить ДК2-70 и узнать цену через Приборы-Спб в Санкт-Петербурге.
Набор мер комплексного коэффициента передачи ДК2-70 предназначен для поверки и калибровки анализаторов цепей по ослаблению и фазе коэффициента передачи.
Набор мер состоит из аттенюаторов резисторных, отрезков фазосдвигающих, короткозамыкателей коаксиальных.
Аттенюаторы используются как меры ослабления и меры фазы коэффициента передачи, отрезки – как меры фазы коэффициента передачи, короткозамыкатели – как меры комплексного коэффициента отражения.
| Наименование характеристики
|
Значение характеристики |
|
Диапазон рабочих частот, ГГц |
0...12 |
| Волновое сопротивление мер, Ом. | 50 |
| Габаритные размеры набора мер в футляре, мм | 100х300х350 |
| Масса набора мер в футляре, кг | 3,5 |
Номинальное значение ослабления аттенюаторов и пределы допускаемого отклонения от номинального значения в рабочем диапазоне частот:
| Тип аттенюатора | Ослабление, дБ | |
| номинальное значение | предельное отклонение | |
| Д2-65 | 3 | ±0,3 |
| Д2-66 | 6 | ±0,3 |
| Д2-67 | 10 | ±0,5 |
| Д2-68 | 20 | ±0,5 |
| Д2-69 | 30 | ±1,0 |
|
Примечание – Допускается для аттенюатора Д2-65 в диапазоне частот 6-12 ГГц предельное отклонение ослабления не более ±0,6 дБ. |
||
Длины коаксиальных отрезков:
| Тип отрезка | Длина отрезка, мм | |
| Номин. | Пред. откл. | |
| Э2-146 | 37,5 | -0,015 |
| Э2-147 | 46,9 | |
| Э2-148 | 56,3 | |
| Э2-149 | 74,0 | |
| Э2-159 | 150,0 | |
Комплектность:
| Наименование | Количество |
| Аттенюатор резисторный Э2-149 | 1 шт. |
| Аттенюатор резисторный Д2-66 | |
| Аттенюатор резисторный Д2-67 | |
| Аттенюатор резисторный Д2-68 | |
| Аттенюатор резисторный Д2-69 | |
| Короткозамыкатель коаксиальный Э9-181 | |
| Короткозамыкатель коаксиальный Э9-182 | |
| Отрезок коаксиальный Э2-146 | |
| Отрезок коаксиальный Э2-147 | |
| Отрезок коаксиальный Э2-148 | |
| Отрезок коаксиальный Э2-149 | |
| Отрезок коаксиальный Э2-159 | |
| Игла | 4 шт. |
| Ключ | 1 шт. |
| Футляр Руководство по эксплуатации МКСН.411928.002 РЭ |
|
| Формуляр МКСН.411928.002 ФО | |
| Свидетельство о поверке | |
| Примечание – По заявке потребителя возможна поставка отдельных нагрузок и отрезков коаксиальных из набора мер. | |
