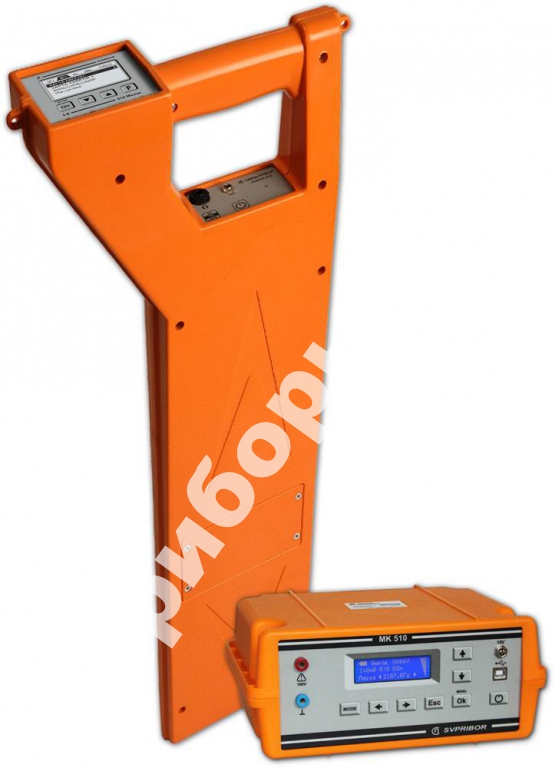

Поиск-510 Мастер
- трассо-дефектоискатель (с генератором МК 510)Производитель: Россия Статус товара: По запросу
 |
Назначение трассоискателя Поиск 510 Мастер:Поиска подземных, воздушных кабельных линий связи, а также силовых кабелей; металлических тросов и трубопроводов (водо-, нефте-, газопрово- дов); коммуникаций, имеющих металлическую оболочку или металличе- ские проводники;
Контроля положения, направления, глубины залегания и протекающего сигнального тока подземной коммуникации, а также локализации места об- рыва или короткого замыкания;
Контроля направления сигнала для определения своего кабеля в местах схо- ждения коммуникаций или в пучке кабелей;
поиска, контроля положения и определения глубины залегания трассы си- ловых кабелей с током промышленной частоты (50 Гц);
Поиска трасс с применением генератора сигналов с частотой от 200 до 35 000 Гц.
Поиска трасс по широкополосному шуму и анализа его спектра;
Локализации повреждения оболочек медных кабельных линий амплитуд- ным и фазовым (бесконтактным) методами;
Определения местоположения (координат GPS) трассо-дефектоискателя, измерение глубины и сигнального тока с одновременной записью в файл; Трассо-дефектоискатель 510 Master в активном режиме работает на часто- тах 273 Гц, 2 187,5 Гц, 6 562,5 Гц, 26 250 Гц в комплекте с генератором МК-510, ГК-310А-2, ГК-Мини, ЛИС, Е-100. А также на любой частоте в диапа- зоне от 200 до 35 000 Гц с применением стороннего генератора сигналов. В пассивном режиме трассо-дефектоискатель используется для контроля излучаемых частот в полосе от 10 до 26 000 Гц, а также для трассировки сило- вых кабельных линий с током промышленной частоты – 50 Гц. Поиск трассы осуществляется по изображению на дисплее и звуковым спо- собом (наушники и встроенный излучатель).
Особенности Поиск 510 Мастер:
|
| Гарантия: 24 месяца |
Поиск-510 Мастер в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить Поиск-510 Мастер и узнать цену через Приборы-Спб в Санкт-Петербурге.
Технические характеристики:
| Параметр | Значение |
| Активные частоты | 273,5 ± 1 Гц 2187,5 ± 1 Гц 6562,5 ± 3 Гц 26 250 Гц ± 12 Гц 200-26 000 Гц |
| Полоса пропускания по уровню –3 дБ (не более): Для частоты 26 250 Гц Для частоты 6562,5 Гц Для частоты 2187,5 Гц Для частоты 273,5 Гц |
150 Гц 45 Гц 15 Гц 2,5 Гц |
| Максимально определяемая глубина залегания трассы | 6 м |
| Точность измерения глубины | ±5%+0,1 м |
| Точность отыскания | 10 см |
| Поиск повреждения изоляции с переходным сопротивлением1 | 0 – 10 кОм |
| Полоса пропускания без фильтра, режим «СПЕКТР» | 10 26 000 Гц |
| Время непрерывной работы при использовании аккумуляторов ёмкостью 2100 mА/ч (не менее) | 13 ч |
| Потребляемая мощность (не более) | 1,2 Вт |
| Электропитание: встроенные аккумуляторы | 4 шт. АА, Ni-Mh |
| Время зарядки аккумуляторных батарей (не более) | 4 ч |
| Габаритные размеры прибора | 257х88х685 мм |
| Масса прибора (включая аккумуляторную батарею, без сумки) | 1,9 кг |
Технические характеристики:
| Параметр | Значение |
| Активные частоты | 273,5 ± 1 Гц 2187,5 ± 1 Гц 6562,5 ± 3 Гц 26 250 Гц ± 12 Гц 200-26 000 Гц |
| Полоса пропускания по уровню –3 дБ (не более): Для частоты 26 250 Гц Для частоты 6562,5 Гц Для частоты 2187,5 Гц Для частоты 273,5 Гц |
150 Гц 45 Гц 15 Гц 2,5 Гц |
| Максимально определяемая глубина залегания трассы | 6 м |
| Точность измерения глубины | ±5%+0,1 м |
| Точность отыскания | 10 см |
| Поиск повреждения изоляции с переходным сопротивлением1 | 0 – 10 кОм |
| Полоса пропускания без фильтра, режим «СПЕКТР» | 10 26 000 Гц |
| Время непрерывной работы при использовании аккумуляторов ёмкостью 2100 mА/ч (не менее) | 13 ч |
| Потребляемая мощность (не более) | 1,2 Вт |
| Электропитание: встроенные аккумуляторы | 4 шт. АА, Ni-Mh |
| Время зарядки аккумуляторных батарей (не более) | 4 ч |
| Габаритные размеры прибора | 257х88х685 мм |
| Масса прибора (включая аккумуляторную батарею, без сумки) | 1,9 кг |
Комплект поставки:
| Наименование | Количество |
| Приемник 510 Master | 1 |
| Руководство по эксплуатации приемника | 1 |
| USB кабель | 1 |
| Головные телефоны | 1 |
| Сумка для головных телефонов | 1 |
| Сетевой адаптер 12 В, 0.5 А для приемника | 1 |
| Аккумуляторные батареи Ni-Mh типа «АА» | 4 |
| Генератор МК 510 (со встроенной батареей) | 1 |
| Провод для подключения генератора к нагрузке | 2 |
| Сетевой адаптер для генератора | 1 |
| Магнитный контакт | 1 |
| Колышек заземления | 1 |
| Сумка для переноски генаратора | 1 |
| Руководство по эксплуатации генератора | 1 |
>>>
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
Материалы:
Руководство по эксплуатации ПОИСК 510 MASTER
Руководство по эксплуатации генератора МК 510
