П6-23М (без ОПУ)
- антенна измерительная рупорная.jpg) |

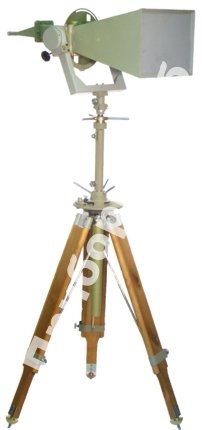

Антенна предназначена для измерения плотности потока энергии, создания электромагнитного Широкополосная антенна измерительная П6-23М представляет собой рупорно-линзовую антенну со стандартным коаксиальным соединителем. поля с заданной плотностью, измерения параметров антенн различных типов, измерения параметров электромагнитной совместимости радиоэлектронных средств, мониторинга электромагнитной обстановки и пеленгации источников электромагнитного излучения совместно с приёмными устройствами. Диапазон частот (0,85 - 17,44) ГГц |
| Гарантия: 12 месяцев | ТУ: РБ 100039847.018 |
П6-23М (без ОПУ) в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить П6-23М (без ОПУ) и узнать цену через Приборы-Спб в Санкт-Петербурге.
Антенна предназначена для измерения плотности потока энергии, создания электромагнитного Широкополосная антенна измерительная П6-23М представляет собой рупорно-линзовую антенну со стандартным коаксиальным соединителем. поля с заданной плотностью, измерения параметров антенн различных типов, измерения параметров электромагнитной совместимости радиоэлектронных средств, мониторинга электромагнитной обстановки и пеленгации источников электромагнитного излучения совместно с приёмными устройствами.
Антенна обеспечивает работу в лабораторных, заводских и полевых условиях.
- углы поворота по азимуту от 0° - до 360° с нониусом ±15°
- углы места от -30° до +90°
- установка плоскости поляризации -5° и +95°
- высота установки антенны изменяется от 1,65 до 2,5 м
- плавное изменение высоты на 200 мм
В состав комплекта поставки включен калиброванный по ослаблению специальный кабель длиной 2,1 м. Кабель имеет соединители 7/3,04
Основные данные
Диапазон частот (0,85 - 17,44) ГГц
Коэффициент стоячей волны (КСВ)< 1,7
Эффективная площадь в диапазоне частот:
от 0,85 до 15 ГГц > 150 см2
от 15 до 17,44 ГГц > 110 см2
Предел допускаемой погрешности эффективной площади в диапазоне частот, не более:
от 0,85 до 15 ГГц ± 20%
от 15 до 17,44 ГГц ± 15%
Поляризация линейная, уровень сигнала ортогональной поляризации, не более -25 дБ
Уровень боковых лепестков диаграммы направленности, не более -10 дБ
