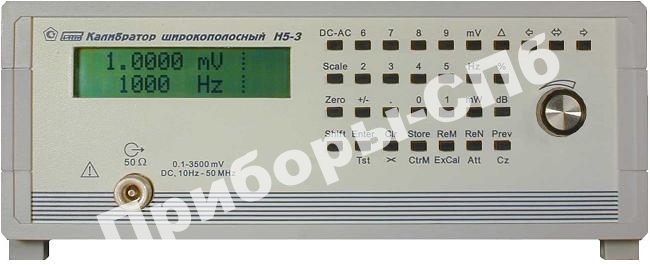

Н5-3
- калибратор |
Калибратор переменного напряжения U~ 3 мкВ-350 мВ, U= (0,1-3500) мВ, интерфейс RS-232C (стык С2-ЕС)
Обеспечивает воспроизведение напряжения переменного тока синусоидальной формы в широком диапазоне частот и предназначен для проверки и калибровки вольтметров переменного тока. Дополнительной функцией прибора является воспроизведение напряжения постоянного тока любой полярности. Выход прибора рассчитан на подключение соединителей коаксиального 50-омного тракта размером 7/3 (N-соединители). Выходное напряжение нормируется при подключении нагрузки сопротивлением 50 Ом. |
| Госреестр РФ: 20769-14 до 17.06.2024 |
| Гарантия: 12 месяцев |
Н5-3 в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить Н5-3 и узнать цену через Приборы-Спб в Санкт-Петербурге.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ Воспроизведение напряжения переменного тока
| Диапазон воспроизведения | Предел допускаемой основной погрешности при T=Tк ±5 °С, ±(% от U + мкВ) на частотах: | ||||||||
| 10 - 20 Гц | 20 - 40 Гц | 40 Гц - 100 кГц | 0.1 - 1 МГц | 1 - 3 МГц | 3 - 5 МГц | 5 - 10 МГц | 15, 30 20 МГц | 50 МГц | |
| Основной выход | |||||||||
| 3.5 - 1.1 В | 0.5 | 0.3 | 0.2 | 0.3 | 0.3 | 0.3 | 0.5 | 0.8 | 1.3 |
| 1.1 - 0.33 В | 0.5 | 0.3 | 0.2 | 0.3 | 0.3 | 0.5 | 0.5 | 0.8 | 1.3 |
| 329.9 - 110.00 мВ | 0.5 | 0.3 | 0.3 | 0.3 | 0.5 | 0.8 | 0.8 | 1 | 1.3 |
| 109.99 - 11.00 мВ | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.8 | 0.8 | 1 | 2 |
| 10.999 - 1.100 мВ | 0.8 | 0.5 | 0.5 | 0.8 | 0.8 | 0.8 | 1 | 1.3 | 2 |
| 1.0999 - 0.1000 мВ | 0.8 | 0.8 | 0.5 | 0.8 | 0.8 | 1 | 1 | 2 | 4 |
| С дополнительным внешним аттенюатором «40 дБ» | |||||||||
| 110 - 3 мкВ | 0.8 | 0.8 | 0.8 | 0.8 | 1 | 1 | 01.03.2008 | - | - |
Воспроизведение напряжения постоянного тока
| Диапазон воспроизведения | Предел допускаемой основной погрешности при T=Tк ±5 °С, ±(% от U + мкВ) на частотах: |
| ± (0.1000 - 1.0999 мВ) | 0.002 * В + 3 мкВ |
| ± (01.100 - 10.999 мВ) | 0.0015* В + 3 мкВ |
| ± (011.00 - 109.99 мВ) | 0.001 * В + 5 мкВ |
| ± (0110.0 - 3500.0 мВ) | 0.0007* В + 50 мкВ |
| Погрешность установки частоты, ±% | |
| В диапазоне частот от 9 Гц до 11 МГц | На частоте 15,20,30 и 50 МГц |
| 0.02 + 0.1 Гц | 3 |
U - установленное значение напряжения. Примечание – Указанные значения погрешности нормируются: Дополнительная температурная погрешность на 10 °С не превышает половины основной. ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ Прибор обеспечивает установку выходного напряжения путем пересчета задаваемых значений (режимы обработки вводимых данных): Прибор обеспечивает плавное регулирование выходного напряжения (режим редактирования) с вычислением отклонения от исходного (номинального) значения в процентах. Этот режим предназначен для проверки стрелочных приборов. Прибор обеспечивает запоминание и воспроизведение последовательности значений напряжения и частоты (режим программирования). Прибор имеет последовательный интерфейс, отвечающий требованиям ГОСТ 23675-79 (интерфейс СТЫК С2-ИC), RS-232C. Интерфейс обеспечивает установку выходного напряжения и частоты, имеются команды переключения режимов работы. Предусмотрена выдача в интерфейс данных о состоянии прибора по запросу. ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Нормальные условия эксплуатации: Рабочие условия эксплуатации: Масса прибора: не более 5 кг. Габаритные размеры прибора (ширина х высота х глубина): 291х108х260 мм. Наработка на отказ не менее 20000 ч.
Дополнительная погрешность в режиме с внешним аттенюатором с номинальным ослаблением 40 дБ не более: ±(0.1 % от Uвых + 1 мкВ) или ±0.01 дБ,
Uвых – выходное напряжение аттенюатора.
Тк – температура калибровки
без учета шунтирующего действия входного сопротивления приборов, подключаемых к выходу
калибратора или аттенюатора;
с нагрузкой и аттенюатором из комплекта поставки прибора.
Погрешность установки частоты выходного напряжения 2 – 5 %.
Среднее время установления выходного напряжения прибора и частоты 1- 3 с.
- температура окружающего воздуха (23 ±5) °С;
- относительная влажность (65 ±15) %;
- атмосферное давление от 630 до 795 мм рт.ст.;- напряжение питающей сети (220 ±4,4) В частотой (50 ±1) Гц.
- температура окружающего воздуха от 5 до 40 °С;
- относительная влажность до 90 % при температуре 25 °С и до 70 % при температуре до 40 °С;
- атмосферное давление от 630 до 800 мм рт.ст.;
- напряжение питающей сети (220 ±22) В частотой (50 ±1) Гц;
- мощность, потребляемая прибором не более 60 ВА.
