Н4-6

- калибратор
Производитель: Россия Статус товара: По запросу
Н4-6 - калибратор
Прецизионный прибор, предназначенный для поверки, калибровки и исследований широкой номенклатуры приборов и устройств, как в составе автоматизированных систем (с приборными интерфейсами RS-232C и IEEE 488), так и автономно.
Госреестр РФ: 16690-13 до 23.10.2023
Гарантия: 12 месяцев
Цена, руб.
1 148 000,00

Н4-6 в продаже

В нашем магазине вы можете посмотреть описание и характеристики, а также купить Н4-6 и узнать цену через Приборы-Спб в Санкт-Петербурге.

DC Напряжение: 0.1mV to 1000V   AC Напряжение: 0.1mV to 700V (0.1Hz to 100 kHz)
Ток: 0.1nA to 10A   Ток: 1 nA to 10A (0.1Hz to 5kHz)

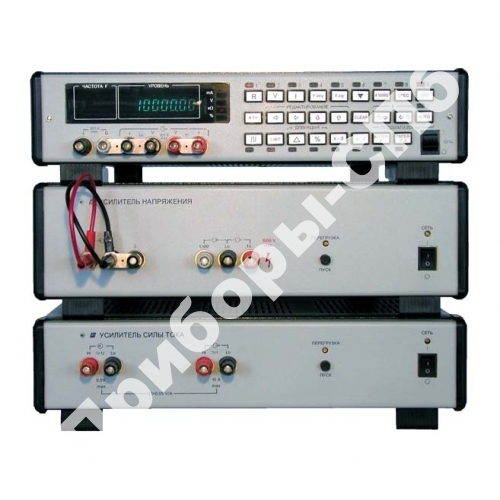

В комплект входят: -          базовый прибор (калибратор)
-          усилитель напряжения (высоковольтный)
-          усилитель силы тока

Характеристики в режиме калибратора переменного напряжения:

  • разрешающая способность 0.0001 %;
  • суточная нестабильность не более 0.003 %;
  • погрешность в диапазоне частот от 0.1 Гц до 20 кГц не более ±0.015 %;
  • высокое быстродействие 50 - 100 мс.

Прибор обеспечивает:

  • воспроизведение напряжений постоянного тока в диапазоне 0.1 мкВ - 1000 В
  • воспроизведение напряжений переменного тока синусоидальной формы в диапазоне (эффективном и частотном):
    0.1 мкВ – 100 В 0.1 Гц – 100 кГц
    до 140 В 0.1 Гц – 20 кГц
    до 500 В 0.1 Гц – 20 кГц
    до 700 В 0.1 Гц – 10 кГц
    (диапазон 140 – 700 В формируется в комплекте с усилителем напряжения)
  • воспроизведение силы постоянного тока от ±0,1 нА до ±10 А
  • воспроизведение силы переменного тока синусоидальной формы от 1 нА до 2 А в диапазоне частот от 0,1 Гц до 10 кГц и до 10 А в диапазоне частот 0,1 Гц – 5 кГц
  • воспроизведение сопротивлений постоянному току в декадных точках от 10 Ом до 10 МОм
  • воспроизведение отклонений, в том числе в процентах, от установленного значения воспроизводимого параметра
  • агрегатирование в автоматизированные системы и комплексы многоцелевого назначения на основе приборного интерфейса последовательного типа RS-232C (СТЫК С2-ИС) и КОП (IEEE 488).

Режим воспроизведения сопротивления, R



Характеристики Номинальное значение сопротивления,R
10 Ом, 100 Ом, 1кОм, 10 кОм, 100 кОм 1 МОм 10 МОм
Предел допускаемой основной погрешности, ±%: 1 год, 23oC± 5oC 0.003 0.02 0.03
3 года, 23oC± 5oC 0.005 0.04 0.05
Температурный коэффициент ± ppm /oC 3 15 50

Режим воспроизведения напряжения постоянного тока U-



Предел Uп Предел допускаемой основной погрешности, (% от U+% от Uп) Максималь-ный ток нагрузки Выходное сопротивление
90 дней, 23oC±1oC 1 год, 23oC±5oC 3 года, 23oC±5oC
0.2 В 0.0015 + 2 мкВ 0.0025 + 2 мкВ 0.005 + 2 мкВ - 100 Ом
2 В 0.0015 + 0,0002 0.0025 + 0.00025 0.005 + 0.0003 20 мА < 1 кОм
20 В 0.001 + 0,00015 0.002 + 0.0002 0.005 + 0.0005 20 мА < 0.003 Ом
200 В 0.0025 + 0,00025 0.0035 + 0.00035 0.006 + 0.0006 10 мА < 0.05 Ом
1000 В 0.0025 + 0,0005 0.0035 + 0.0005 0.006 + 0.0012 10 мА < 1 Ом

Режим воспроизведения напряжения переменного тока U~



Предел, Uп Диапазон частоты Предел допускаемой основной погрешности, (% от U+% от Uп) Макси-мальные искаже-ния, Кг (%) Максимальная нагрузка
1 год, 23oC±5oC 3 года, 23oC±5oC ток емкость
0.2В (0.1мкВ-0.2В) 0.1Гц - 20кГц 0.015 + 0.0015 + 30 мкВ 0.03 + 0.003 + 30 мкВ 0.025 Выходное сопротивление 50Ом
20.1 - 50кГц 0.025 + 0.0025 + 35 мкВ 0.04 + 0.004 + 35 мкВ 0.035
50.1 - 100кГц 0.04 + 0.004 + 40 мкВ 0.055 + 0.0055 + 40 мкВ 0.01
2В (1мкВ-2В) 0.1Гц - 20кГц 0.015 + 0.0015 + 30 мкВ 0.03 + 0.003 + 30 мкВ 0.025 25 мА 1000пФ
20.1 - 50кГц 0.025 + 0.0025 + 35 мкВ 0.04 + 0.004 + 35 мкВ 0.035
50.1 - 100кГц 0.04 + 0.004 + 40 мкВ 0.055 + 0.0055 + 40 мкВ 0.01
20В (10мкВ-20В) 0.1Гц - 20кГц 0.015 + 0.0015 + 30 мкВ 0.03 + 0.003 + 30 мкВ 0.025 25 мА 1000пФ
20.1 - 50кГц 0.025 + 0.0025 + 35 мкВ 0.04 + 0.004 + 35 мкВ 0.035
50.1 - 100кГц 0.04 + 0.004 + 40 мкВ 0.055 + 0.0055 + 40 мкВ 0.01
200В (0.1мВ-140В) 0.1Гц - 20кГц 0.025 + 0.0025 0.04 + 0.004 0.05 15 мА 300пФ
20.1 - 50кГц 0.04 + 0.004 0.055 + 0.0055 0.075
50.1 - 100кГц 0.05 + 0.005 0.065 + 0.0065 0.15
1000В (1мВ-700В) 0.1Гц - 20кГц 0.04 + 0.004   0.15 (f>10кГц) 15 мА 300пФ

Режим воспроизведения силы постоянного тока I-



Предел, Iп Предел допускаемой основной погрешности, ±(% от I +%Iп) Максимальное напряжение на нагрузке Выходное сопротивление
1 год, 23oC± 5oC 3 года, 23oC± 5oC
0.2 мА 0.005 + 0.002 0.01 + 0.003 3 В > 1 ГОм
2 мА 0.005 + 0.002 0.01 + 0.003 3 В > 0.1 ГОм
20 мА 0.005 + 0.002 0.01 + 0.003 3 В >10 МОм
200 мА 0.008 + 0.002 0.013 + 0.003 3 В > 1 МОм
2 A 0.01 + 0.004 0.015 + 0.05 3 В > 0.1 МОм
10 A 0.03 + 0.02 0.04 + 0.02 1.1В > 5 кОм

Режим воспроизведения силы переменного тока I- U, I – установленные значения напряжения (тока).



Предел, Iп Диапазон частоты Предел допускаемой основной погрешности, ±(% от I +%Iп) Максимальное напряжение на нагрузке Максимальные искажения, Кг (%) Примечание
2 мА (1нА – 2 мА) 0.1 - 100 Гц 0.05 + 0.01   0.035
1.1 - 5 кГц 0.1 + 0.05 2В 0.1
5.1 - 10 кГц 0.5 + 0.25   0.3
20 мА (10 нА – 20 мА) 0.1 - 100 Гц 0.05 + 0.005   0.035
1.1 - 5 кГц 0.08 + 0.01 2В 0.1
5.1 - 10 кГц 0.25 + 0.05   0.3
20 мА (10 нА – 20 мА) 0.1 - 100 Гц 0.05 + 0.005   0.035
1.1 - 5 кГц 0.08 + 0.01 2В 0.1
5.1 - 10 кГц 0.25 + 0.05   0.3
200 мА (0.1мкА – 20 мА) 0.1 - 100 Гц 0.05 + 0.005   0.035
1.1 - 5 кГц 0.08 + 0.01 2В 0.1
5.1 - 10 кГц 0.25 + 0.05   0.3
2 A (1 мкА – 2 А) 0.1 - 100 Гц 0.08 + 0.01   0.075
1.1 - 5 кГц 0.15 + 0.015   0.2
5.1 - 10 кГц 0.5 + 0.05 1В 5
10 А 0.1 - 100 Гц 0.1 + 0.02   0.075 с усилителем силы тока
1.1 - 5 кГц 0.5 + 0.05   0.2

U, I – установленные значения напряжения (тока).

Рабочие условия эксплуатации:
- температура окружающего воздуха от 5оС до 40оС;
- относительная влажность до 80 % при температуре до 30оС;
- атмосферное давление 84-106 кПа (630-795 мм рт.ст.);
- напряжение питающей сети (220 ±22) В частотой 48-62 Гц.



Габариты [ширина х высота х глубина]; Вес; Мощность:
- Калибратор Н4-7 (368 мм х 80 мм х 485 мм) 8,4 кг не более 70 ВА
- Усилитель напряжения (368 мм х 80 мм х 485 мм) 7,9 кг не более 150 ВА
- Преобразователь напряжение-ток (368 мм х 80 мм х 485 мм) 7,7 кг не более 380 ВА [при полной нагрузке]

Наработка на отказ не менее 10000 ч.

Прибор включен в Госреестр под № 16690-97. Сертификат об утверждении средств измерений военного назначения № 3023 от. 01.11.02 г.
