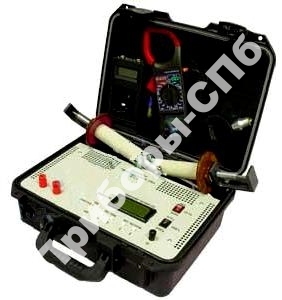

Назначение комплекса КДЗ-1:
Комплекс КДЗ-1 предназначен для работ, проводимых с целью диагностики качества контуров заземления различных объектов. Является переносным оборудованием, создающим ток и напряжение синусоидальной формы заданной частоты и измеряющим их действующие значения.
Комплекс КДЗ-1 позволяет:
- определить без вскрытия грунта трассы прокладки и глубину залегания заземлителей;
- определить трассы прокладки силовых и информационных кабелей внутри и вне зданий;
- определить наличие и качество связей заземляемого оборудования с заземляющим устройством;
- определить пути растекания тока короткого замыкания на землю;
- определить распределение токов и напряжений по заземляющему устройству при коротких замыканиях на землю;
- провести измерения значения сопротивления растеканию тока заземляющего устройства с учетом отходящих коммуникаций и без них;
- провести измерения напряжения прикосновения и шага.
Комплекс КДЗ-1 функционально состоит из двух составных частей:
- генератор синусоидального тока ГСТ 200/400 М;
- измеритель напряженности магнитного поля и напряжения ИМПН 50/200/400.
Генератор предназначен для создания на объекте испытаний переменного тока заданной частоты и измерения действующего значения тока.
Измеритель предназначен для измерения действующего значения напряжения при частоте 57 Гц, 211 Гц, 419 Гц и определения наличия магнитного поля.
Комплекс КДЗ-1 работает в двух режимах:
- режим 1 - режим измерения действующего значения напряжения и тока на объекте испытаний;
- режим 2 - режим индикации магнитного поля на объекте испытаний.
Основные технические характеристики комплекса КДЗ-1:
| Наименование параметра |
Значение |
| Частота генерируемого переменного напряжения и тока (при плавной регулировке ± 2 Гц), Гц |
57 ± 1
211 ± 2
419 ± 4 |
Максимальное действующее значение генерируемого переменного напряжения в режиме холостого хода, В, не менее
- диапазон 1 (А)
- диапазон 2 (мА)
|
15
35 |
Диапазон измерения действующего значения генерируемого переменного тока в нагрузке
- диапазон 1 (А) при нагрузке не более 1 Ом, А
- диапазон 2 (мА) при нагрузке от 25 Ом до 80 Ом, мА
|
от 0,5 до 7
от 20 до 400 |
| Предел допускаемого значения относительной погрешности измерения действующего значения генерируемого переменного тока в нагрузке при температуре окружающего воздуха плюс (22 ± 5) °С, %, не более |
15 |
Диапазоны частоты измеряемого действующего значения переменного напряжения по уровню минус 3дБ, Гц
- 1 диапазон (57 Гц)
- 2 диапазон (211 Гц)
- 3 диапазон (419 Гц)
|
57 ± 1
211 ± 2
419 ± 4 |
Диапазон измеряемого действующего значения переменного напряжения
- 1 диапазон, мВ
- 2 диапазон, В
|
от 20 до 1999
от 2,0 до 199,9 |
| Предел допускаемого значения относительной погрешности измеряемого действующего значения переменного напряжения при температуре окружающего воздуха плюс (22 ± 5) °С, %, не более |
15 |
| Температурная нестабильность отношения измеренного действующего значения напряжения к измеренному действующему значению тока в рабочем диапазоне температур, %, не более |
3 |
Действующее значение переменного тока срабатывания защиты при перегрузке, А
- диапазон 1 (А)
- диапазон 2 (мА)
|
7,3 ± 0,3
1,4 ± 0,3 |
| Потребляемая мощность, В А, не более |
150 |
| Питание |
от сети напряжением 220 (±22) В, частотой 50Гц |
Габаритные размеры, мм, не более
- генератор синусоидального тока ГСТ 200/400 М, ГСТ.М.000.000.000
- регистратор ИМПН.200.100.000
- датчик напряженности магнитного поля ИПМН.200.200.000
- ручка - держатель ИПМН.200.300.000
- кабель соединительный ИМПН.200.400.000
- кабель измерительный ИПМН.200.500.000
|
465х400х125
170х90х55
130х35
1000
1500
850 |
| Масса, кг, не более |
15 |
Условия эксплуатации комплекса КДЗ-1:
- Температура окружающего воздуха от 0 до +35 °С
- Относительная влажность воздуха 80%
- Атмосферное давление от 630 до 795 мм рт. ст.
|
