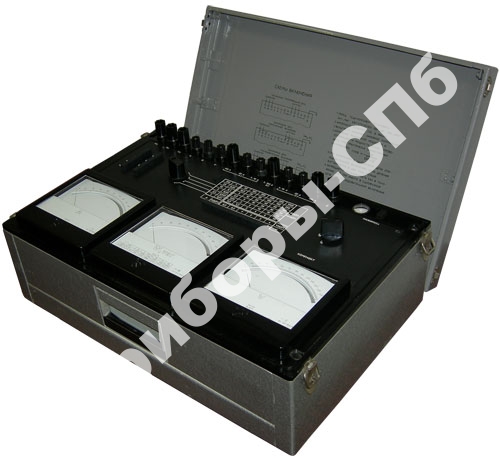

К505 - комплект измерительный
Комплект измерительный модели К505 (К-505 -дальше по тексту просто - комплект) переносимый служит для замеров силы тока, величины напряж. и мощности в однофазных и трефазных трех-проводных и четырех-проводных цепях перемен. тока при равномер. и неравномер. нагрузках фаз.
Сфера использования: пром.предприятия, монтажные организации, энергетические системы, тестовые лаборатории.
Комплект выпускается в двух различных вариантах:
Комплект измерительный модели К505 предназначен для проведения работ в закрытых сухих хорошо отапливаемых помещениях в условиях умерен. климата при темпер. окружающей среды от десяти до тридцати пяти градусов цельсия при относит. влажности до 80% (при 25° С);
Комплект измерительный модели К505 Т4.1 - представляет собой тропический вариант аппарата - для использования в закрыт. помещениях при температуре от одного до сорока пяти градусов по Цельсию С  в условиях сухого и влажного тропиче. климата.
Гарантия: 12 месяцев ТУ: 25-04.2251-73
Цена, руб.
С хранения 85 000,00
Цена поверки: 7500 руб.

К505 в продаже

В нашем магазине вы можете посмотреть описание и характеристики, а также купить К505 и узнать цену через Приборы-Спб в Санкт-Петербурге.

Устройство и работа К505

В комплект К505 встроены: амперметр и вольтметр электромагнитной системы, ваттметр ферродинамической системы, фазоуказатель, отдельный трансформатор тока, установленный в специальную ячейку.
Противодействующий момент подвижной части вольтметра создается растяжками Г 0,560 - 100 ГОСТ 9444-74 или Г 0,710 - 100 ГОСТ 9444-74, ваттметра - Г 1,100 - 100 ГОСТ 9444-74 или Г 1,250 - 100 ГОСТ 9444-74 и амперметра Г 0,900 - 100 ГОСТ 9444-74 или Г 1,00 -100 ГОСТ 9444-74.
Натяжение растяжек 0,75N для амперметра и вольтметра и 1,0N - для ваттметра.
Вторичная обмотка трансформатора УТТ-5М подключается при помощи отдельных проводников, поставляемых с комплектом, к зажимам фаз комплекта. Первичная обмотка создается при помощи навивки через центральное отверстие трансформатора УТТ-5М витков провода, соединяющего зажимы комплекта ГЕНЕРАТОР и НАГРУЗКА (для токов 15; 50 А подключение производится к зажимам трансформатора УТТ-5М).
Для измерения в трехпроводных цепях трехфазного тока схема измерительного комплекта имеет искусственный нуль. Две ветви образуются специальными сопротивлениями, третья ветвь образуется параллельными цепями вольтметра и ваттметра.
Амперметр и последовательная цепь ваттметра подключены ко вторичной обмотке встроенного трансформатора тока с номинальным током вторичной обмотки 5А.
Комплект К505 имеет два зажима "2" и "3" с перемычкой для возможности подключения переменного тока к амперметру и ваттметру для поверки их без внутреннего трансформатора тока, для чего необходимо снять лицевую панель с обозначениями.
На лицевой панели измерительного комплекта помещены таблицы с ценами делений по току, напряжению и мощности в соответствии с принятыми номинальными величинами и с учетом коэффициентов трансформации измерительного трансформатора тока УТТ-5М.
Успокоение подвижной части ваттметров - жидкостное, амперметров и вольтметров - воздушное.
Длина шкалы приборов (110±10) мм. Осчет показаний приборов производится по стрелочным указателям





Технические данные измерительного комплекта:
ПАРАМЕТРЫ ЗНАЧЕНИЯ
Основные технические характеристики К-505
Класс точности встроенных в комплект приборов 0,5
Класс точности трансформатора тока УТТ-5М 0,2
Номинальный ток, А Измеряемая мощность при номинальном напряжении, кВ Примечание
30 В 75 В 150 В 300 В 450 В 600 В
0,5 0,015 0,0375 0,075 0,15 0,225 0,3 Без трансформатора тока УТТ-5М
1 0,03 0,075 0,15 0,3 0,45 0,6
2,5 0,075 0,1875 0,375 0,75 1,125 1,5
5 0,15 0,375 0,75 1,5 2,25 3
10 0,3 0,75 1,5 3 4,5 6
15 0,45 1,125 2,25 4,5 6,75 9 С трансформатором тока УТТ-5М
50 1,5 3,75 7,5 15 22,5 30
100 3 7,5 15 30 45 60
150 4,5 11,25 22,5 45 67,5 90
200 6 15 30 60 90 120
300 9 22,5 45 90 135 180
600 18 45 90 180 270 360
Номинальный коэффициент мощности ваттметра 1
Номинальный ток, А Номинальное активное сопротивление, Ом Номинальная индуктивность, мГн
0,5 10 2,4
1 3 0,7
2,5 0,6 0,14
5 0,12 0,04
10 0,05 0,02
Номинальная область частот 40-65 Гц
Рабочая область частот при токах до 10 А 65-400 Гц (для 75 В);
65-500 Гц (для 150-600 В)
Номинальный ток параллельных цепей комплекта между зажимом нулевого провода и зажимом любой из фаз при свободном положении кнопки фазоуказателя (фазоуказатель не включен) 10,5 мА
Предел допускаемой основной погрешности приборов комплекта в нормальной области частот от 40 до 65 Гц при измерении токов до 10 А включительно (без УТТ-5М), напряжений от 75 до 600 В и мощностей, соответствующих указанным величинам токов и напряжений, непосредственно после включения и в режиме длительной нагрузки, равен ± 0,5% от конечного значения диапазона измерений
На пределе 30 В предел допускаемой основной погрешности приборов комплекта в нормальной области частот равен ± 1,0% от конечного значения диапазона измерений
Предел допускаемой дополнительной погрешности приборов комплекта, вызванной изменением частоты от верхней границы нормальной области до любого значения в рабочей области частот, равен пределу допускаемой основной погрешности.
Время установления показаний приборов комплекта не более 4 с.
Габаритные размеры не более 505х330х190 мм.
Масса комплекта (с УТТ-5М) не более 15 кг.
Мощность, потребляемая в последовательной цепи комплекта при частоте 40-65 Гц и номинальных токах 1 и 5 А не превышает 4 ВА
Состав комплекта К505

Комплект измерительный К505 - 1шт.;
Трансформатор тока УТТ-5М - 1 шт.;
Соединительные проводники - 2 шт.

Инструкция по эксплуатации - 1 экз.
Измерительный комплект К505 может выпускатся в двух исполнениях:
К505 - для эксплуатации в закрытых сухих отапливаемых помещениях в условиях умеренного климата при температуре окружающего воздуха от 10 до 35° С и относительной влажности до 80% (при 25° С);
К505 Т4.1 - тропическое исполнение - для эксплуатации в закрытых помещениях при температуре от 1 до 45° С и относительной влажности до 80% (при 25° С) в условиях сухого и влажного тропического климата.
