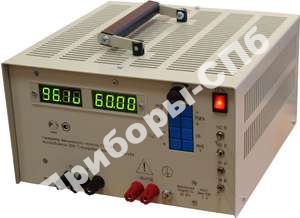

ГТЧ-3М (80ВА)
- генератор технической частотыПроизводитель: Россия Статус товара: По запросу
 |
Генератор технической частоты ГТЧ-3М предназначен для наладки и технического обслуживания устройств релейной защиты и противоаварийной автоматики, включая аппаратуру автоматической частотной разгрузки (АЧР) на электроподстанциях.
Заменяет: ГТЧ-1 , ГТЧ-2 , ГТЧ-3 |
| Госреестр РФ: 31149-06 | |
| Гарантия: 2 года | ТУ: 4222-001-28947178-2005 |
ГТЧ-3М (80ВА) в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить ГТЧ-3М (80ВА) и узнать цену через Приборы-Спб в Санкт-Петербурге.
Прибор ГТЧ-3М отличают следующие особенности:
- точность и стабильность параметров частоты, скорости и времени;
- автоматическое линейное изменение частоты с заданной скоростью, которое управляется как вручную, так и дистанционно (управление пуском и остановом изменения частоты осуществляется извне "сухими" контактами);
- высокая выходная мощность, которая обеспечивается как на активной, так и на реактивной нагрузке;
- малое падение выходного напряжения под максимальной нагрузкой и при максимальном токе;
- малый коэффициент нелинейных искажений синуса на выходе;
- отсутствие постоянной составляющей напряжения на выходе благодаря применению выходного трансформатора;
- выходные клеммы изолированы благодаря применению выходного трансформатора;
- прибор может генерировать синусоиду с 3-й, 5-й или 9-й гармониками с амплитудой 10%, 20% или 30% от первой гармоники;
- при проверке устройств АЧР не требуется использовать дополнительные приборы (частотомер, вольтметр, секундомер). Напряжение на выходе прибора, частота, скорость изменения частоты, время до срабатывания устройства АЧР измеряются встроенными вольтметром, частотомером и секундомером.
- Выходное напряжение можно менять плавно по всему диапазону регулирования.
Технические характеристики ГТЧ-3М:
| Наименование | Модификация прибора | |
| ГТЧ-3М 60 ВА | ГТЧ-3М 80 ВА | |
| Максимальная выходная мощность | не менее 60 ВА | не менее 80 ВА |
| Изменение выходного напряжения при изменении нагрузки от Х.Х. до максимальной нагрузки и при токе не более 2 А | Не более 15 В | |
| Диапазон плавного изменения выходного напряжения | от 10 до 170 В | |
| Допускаемая основная относительная погрешность вольтметра | Не более 2 % | |
| Выходной ток | до 2 А | |
| Диапазон установки частоты выходного напряжения | От 25 до 60 Гц | |
| Дискретность установки частоты выходного напряжения | 0,01 Гц | |
| Пределы допускаемой абсолютной погрешности установки частоты | ± 0,001 Гц | |
| Стабильность частоты (после установления рабочего режима) за 1 час работы на Х.Х. | ± 0,0005 Гц | |
| Коэффициент нелинейных искажений | Не более 2% | |
| Диапазон установки скорости изменения частоты | от 0,1 до 9,9 Гц/с | |
| Дискретность установки скорости изменения частоты | 0,1 Гц/c | |
| Пределы допускаемой абсолютной погрешности установки скорости изменения частоты | ± 0,05 Гц/с | |
| Диапазон измерения секундомера | От 0 до 99,9 с | |
| Допускаемая суммарная погрешность секундомера
0 – 9,99 с 10,0 – 99,9 с 0 – 9,99 с 10,0 – 99,9 с |
(0,01 с) ± 3% (0,1 с) ± 3% (0,1 с) ± 0,1 с (1 с) ± 0,1 с |
|
| Габаритные размеры | 270х260х150 мм | |
| Масса | 7,8 кг | |
Частота выходного напряжения автоматически меняется с заданной скоростью в любую сторону от любого значения частоты в пределах от 25 до 60 Гц. После останова автоматического изменения частоты Генератор ГТЧ-3М отобразит время изменения частоты.
Генератор ГТЧ-3М дополнительно воспроизводит напряжение основной частоты с содержанием гармоник:
- 3-я гармоника 10%, 20% и 30% амплитуды первой гармоники;
- 5-я гармоника 10%, 20% амплитуды первой гармоники;
- 9-я гармоника 10%, 20 % амплитуды первой гармоники.
Пределы допускаемой оносительной погрешности амплитуды гармоник от амплитуды первой гармоники:
| 3-я гармоника | 5-я гармоника | 9-я гармоника | |||||
| 10% | 20% | 30% | 10% | 20% | 10% | 20% | |
| Пределы допускаемой относительной погрешности | ±2 % | ±4 % | ±6 % | ±2 % | ±4 % | ±3 % | ±6 % |
Надежность прибора ГТЧ-3М:
Нормальные условия применения ГТЧ-3М:Рабочие условия применения ГТЧ-3М: |
