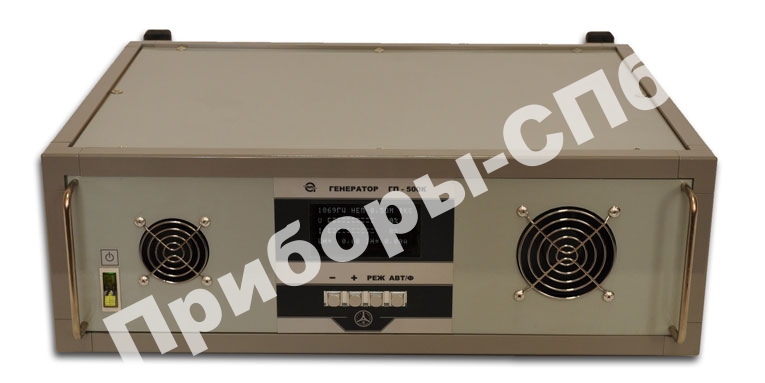

Назначение генератора ГП-500К:
Генератор поисковый ГП-500К предназначен для формирования высококачественного синусоидального сигнала используемого для:
- точного определения мест повреждений подземных кабелей индукционным методом;
- точного определения трассы прохождения подземных (скрытых) кабелей или металлических коммуникаций;
- глубины залегания кабелей (коммуникаций).
Генератор используется в составе комплекта КП-500К (описание).
Особенности генератора ГП-500К:
- В генераторе применено микропроцессорное управление, что позволяет индицировать напряжение, ток и сопротивление кабельной линии и производить самодиагностику. Имеет режим автоматического согласования с нагрузкой. Управление генератором ручное или дистанционное, через интерфейсы RS232 или RS485.
- Повышена надёжность за счёт уменьшения количества комплектующих изделий.
- По желанию потребителя генератор может быть поставлен с настройкой на отличные от указанных частоты и режимы.
Технические характеристики генератора ГП-500К:
| Параметр |
Значение |
| Рабочие частоты генератора, Гц |
480; 1069; 9796 |
| Относительная стабильность частоты |
10-5 |
| Согласование выходной мощности с нагрузкой |
автоматическое, ручное |
| Диапазон согласуемых нагрузок, Ом |
0,25...256 |
Выходные параметры генератора
| Сопротивление нагрузки, Ом |
Режим |
Значение выходного параметра |
| 0 - 0,35 |
Ограничение выходного тока |
Iвых = 37 А |
| 0,35 - 362 |
Согласованный диапазон |
Pвых max = 500 Вт (при cosφ нагр ≥ 0.87) |
| 362 - ∞ |
Ограничение выходного напряжения |
Uвых = 440 В |
| Параметр |
Значение |
| Неравномерность Pвых в диапазонах автоматического согласования, %, не более |
3 |
| Количество диапазонов согласования |
10 |
| Коэффициент нелинейных искажений, %, не более |
1 |
| Режим генерации |
непрерывный, импульсный |
Электропитание
| Параметр |
Значение |
| Напряжение питания от сети переменного напряжения 50 Гц, В |
187 - 242 |
| Напряжение питания от источника постоянного тока, В |
240 - 350 |
| Потребляемая мощность, Вт, не более |
800 |
Эксплуатационные характеристики
- Генератор имеет защитные системы, блокирующие его работу:
- при внутреннем перегреве;
- при выходе напряжения питания за допустимые границы;
- при отказе или недостаточной скорости вращения вентилятора охлаждения.
- Генератор имеет систему ограничения выходного тока, напряжения и реактивной составляющей выходного тока, допускающую длительную работу в режимах короткого замыкания и холостого хода на выходе без ухудшения параметров сигнала (коэффициента нелинейных искажений).
Условия эксплуатации
| Параметр |
Значение |
| Температура окружающей среды, °С |
от -30 до +40 |
| Относительная влажность воздуха, при 25 °С, % |
90 |
| Атмосферное давление, мм рт.ст. |
530 - 800 |
Массогабаритные характеристики
| Параметр |
Значение |
| Габаритные размеры, мм |
466 x 139 x 460 |
| Масса, кг |
18 |
Комплект поставки ГП-500К:
| № |
Наименование |
Количество |
| 1. |
Генератор ГП-500К |
1 |
| 2. |
Провод заземления |
1 |
| 3. |
Сумка укладочная |
1 |
| 4. |
Устройство соединительное |
1 |
| 5. |
Этикетка |
1 |
