Е6-13А
- тераомметрПроизводитель: СНГ (Беларусь, Украина и др.) Статус товара: В наличии
 |
Диапазон измеряемых сопротивлений - от 10 Ом до 10¹⁴ Ом.
Е6-13А предназначен для измерения сопротивления всех типов резисторов, применяемых при разработке и производстве радиоаппаратуры, сопротивления изоляции конденсаторов, переходных сопротивлений контактов. При помощи данного прибора можно производить отбор и сортировку резисторов, а также запись полученных результатов на самописце.
|
| Госреестр РФ: 4649-80 | |
| Гарантия: 6 месяцев | ТУ: ЯЫ2.722.014 |
Е6-13А в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить Е6-13А и узнать цену через Приборы-Спб в Санкт-Петербурге.
|
Государственный реестр № 4649–80
Тераомметры Е6-13А
Внесены в Государственный реестр под № 4649–80 взамен 4649–75. Утверждены Государственным комитетом СССР по стандартам 23 апреля 1980 г.
|
|
Назначение и область применения
Тераомметры Е6-13А предназначены для измерения сопротивления постоянному току в диапазоне от 10 до 10¹⁴ Ом; могут быть использованы в различных областях народного хозяйства для исследования электрических свойств материалов.
|
|
Описание
Применяемый в приборе метод измерения основан на сравнении измеряемого сопротивления с образцовым с помощью усилителя, охваченного глубокой обратной связью. В качестве операционного усилителя применяется балансный усилитель постоянного тока.
Прибор выполнен в виде переносного настольного блока в унифицированном корпусе. Монтаж прибора выполнен на трёх печатных платах. Контакты высокоомной платы переключателя поддиапазонов, высокоомная входная клемма и замыкатель входа находятся под защитным потенциалом.
На передней панели расположены: показывающий прибор, ручка переключателя поддиапазонов, ручка точной установки нуля, выключатель питания, входные клеммы и ручка замыкателя входа с фиксацией, индикаторные лампочки включения прибора и включения напряжения 10 В.
На задней панели расположены: переключатель измерительного напряжения, ручка грубой установки нуля, гнездо предохранителя, клемма заземления и клеммы выхода преобразователя.
|
|
Основные технические характеристики
Диапазон измеряемых прибором сопротивлений — от 10 до 10¹⁴ Ом.
Линейная шкала · 10–10⁶ Ом
Перекрывается поддиапазонами с верхними пределами:
• 10² Ом
• 3·10² Ом • 10³ Ом • 3·10³ Ом • 10⁴ Ом • 3·10⁴ Ом • 10⁵ Ом Обратно пропорциональная шкала · 10⁶–10¹⁴ Ом
Перекрывается поддиапазонами с нижними пределами:
• 10⁶ Ом
• 3·10⁶ Ом • 10⁷ Ом • 3·10⁷ Ом • 10⁸ Ом • 3·10⁸ Ом • 10⁹ Ом • 3·10⁹ Ом • 10¹⁰ Ом • 3·10¹⁰ Ом • 3·10¹¹ Ом • 10¹² Ом • 10¹³ Ом Падение напряжения на измеряемом объекте при использовании линейной шкалы является функцией показания прибора, т. е. зависит от сопротивления объекта и может изменяться от 0 до 10 В. При использовании обратно пропорциональной шкалы напряжение на измеряемом объекте постоянно и равно 100 мВ или 10 В, в зависимости от положения переключателя измерительного напряжения.
Основная погрешность · линейная шкала
Выраженная в процентах от конечного значения установленного поддиапазона измерения, не должна превышать ±2,5 %.
Основная погрешность · обратно пропорциональная шкала
В процентах от длины рабочей части шкалы, не должна превышать:
• 10⁶ – 10⁸ Ом — ±2,5 %
• 3·10⁸ – 10¹¹ Ом — ±4,0 % • 3·10¹¹ – 10¹² Ом — ±6,0 % • 10¹³ Ом — ±10 % Напряжение на разомкнутых входных зажимах прибора при использовании обратно пропорциональной шкалы — (100 ± 10) В или (10 ± 1) В, в зависимости от положения переключателя измерительного напряжения.
Потребляемая мощность — не более 20 В·А.
|
|
Габаритные размеры и масса
Прибор
Размеры — 152 × 206 × 290 мм Масса — 5 кг Измерительная камера (опция)
Размеры — 150 × 120 × 250 мм Масса — 2,5 кг |
|
Комплектность
В комплект поставки входят:
1) тераомметр Е6-13А;
2) измерительная камера (опция); 3) запасное имущество; 4) техническое описание и инструкция по эксплуатации; 5) формуляр. |
|
Поверка
Методика поверки тераомметра изложена в техническом описании и инструкции по эксплуатации, входящих в комплект поставки.
Испытания проводил Эстонский республиканский центр стандартизации и метрологии. Результаты испытаний рассматривало НПО «ВНИИМ им. Д. И. Менделеева».
|

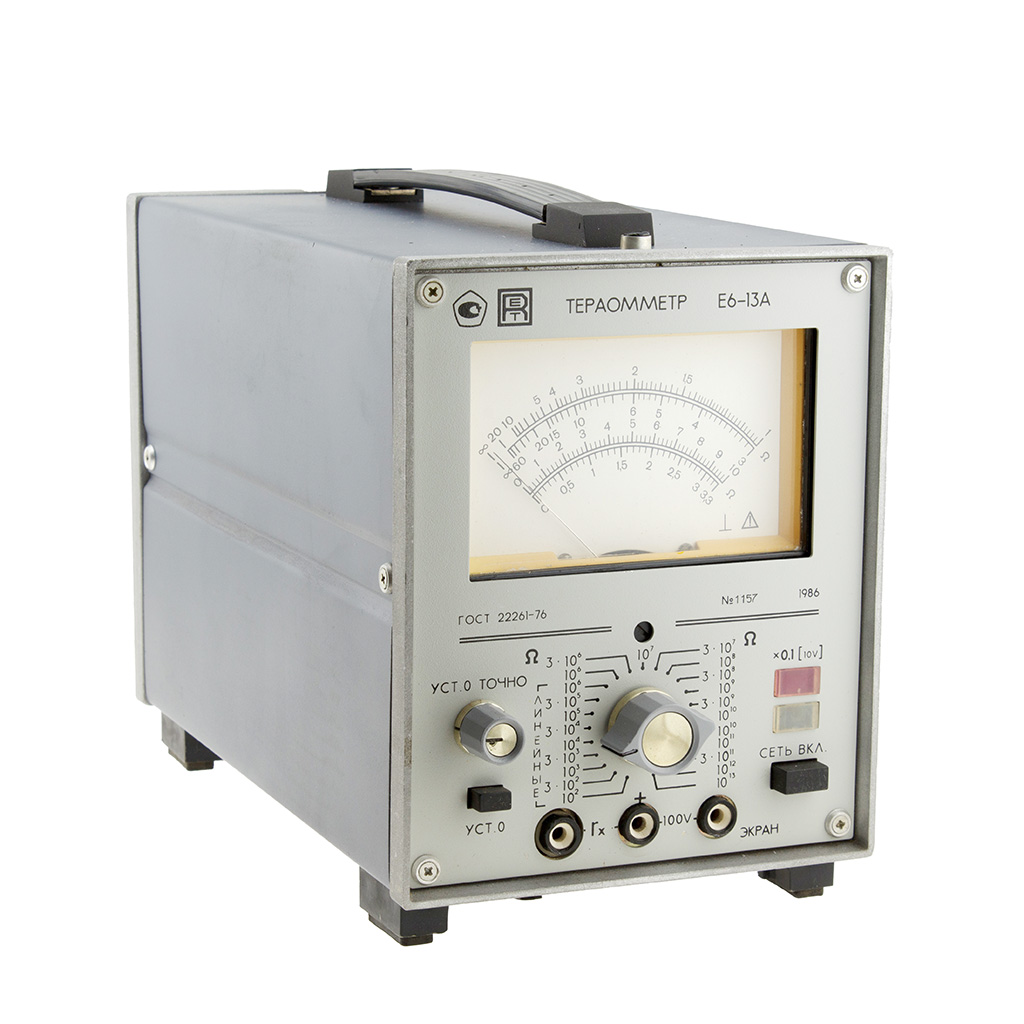

Фотография прибора
