Описание частотомера Ч3-85/3R + Опция 4:

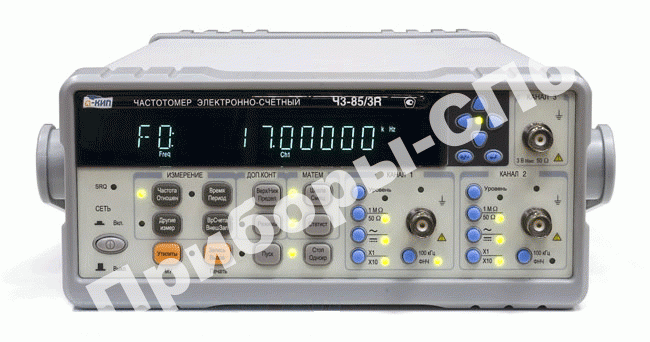

Частотомер электронно-счетный c рубидиевым Ч3-85/3R + Опция 4 АКИП
- Рубидиевый опорный генератор с погрешностью : ± 5×10-10.
- Высокопроизводительный частотомер до 500 МГц (в баз. варианте).
- Расширение частотного диапазона до 9 ГГц (опции).
- Измер. частоты, периода, врем. интервала, отношения частот, фазового сдвига между сигналами, длит. и скважности импульсов, счёт импульсов.
- 4 математических функции для частотных измерений.
- Статистика для частотных измерений (среднее, минимум, максимум, относительные значения, СКО, девиация Аллана).
- Автоматический допусковый контроль для частотных измерений.
- Высокое разрешение (12 разрядный индикатор).
- Память: 9 различных профилей настроек.
- Интерфейс RS-232C и LPT.
- 2,5 ГГц., GPIB (КОП).
Технические характеристики частотомера Ч3-85/3R + Опция 4:
| Параметр |
Значения |
| КАНАЛЫ 1, 2 |
| Диапазон частот |
0,14 мГц – 150 МГц. |
| Диаапазон периодов |
7 нс – 7000с |
| Диапазон временных интервалов |
20 нс – 7000 с |
| Фазовый сдвиг |
0 - 3600 |
| Длительность импульсов |
>20 нс при периоде следования не более 100 с |
| Скважность |
1 – 99 % при периоде следования не более 100 с |
| Счет импульсов |
0 – 1×1012 |
| КАНАЛ 3 |
| Диапазон частот |
100 МГц – 2,5 ГГц. |
| ПАРАМЕТРЫ ВХОДА |
| Входное сопротивление |
1 МОм //45 пФ и 50 Ом (каналы 1 и 2) |
| Входное напряжение |
Диапазон частот до 100 МГц: 30 мВ – 1,5 В
Диапазон частот 100 МГц – 1,5 ГГц : 50 мВ – 1,5 В
Диапазон частот 1,5 ГГц – 9 ГГц: 30 мВ – 1 В |
| Связь по входу |
Каналы 1 и 2: открытый и закрытый вход
Канал 3: закрытый вход, 50 Ом |
| ОБЩИЕ ДАННЫЕ |
| Разрядность индикатора |
Максимально 12 |
| Память |
до 9 профилей настроек |
| Интерфейс |
RS-232C |
| Опции |
Расширения частотного диапазона 1,5 - 9 ГГц (опции №3 - 6)
Интерфейс GPIB (КОП) |
| Напряжение питания |
115 / 230 В; 50 / 60 Гц. |
| Габаритные размеры |
255 × 100 × 370 мм. |
| Масса |
2 кг. |
|
