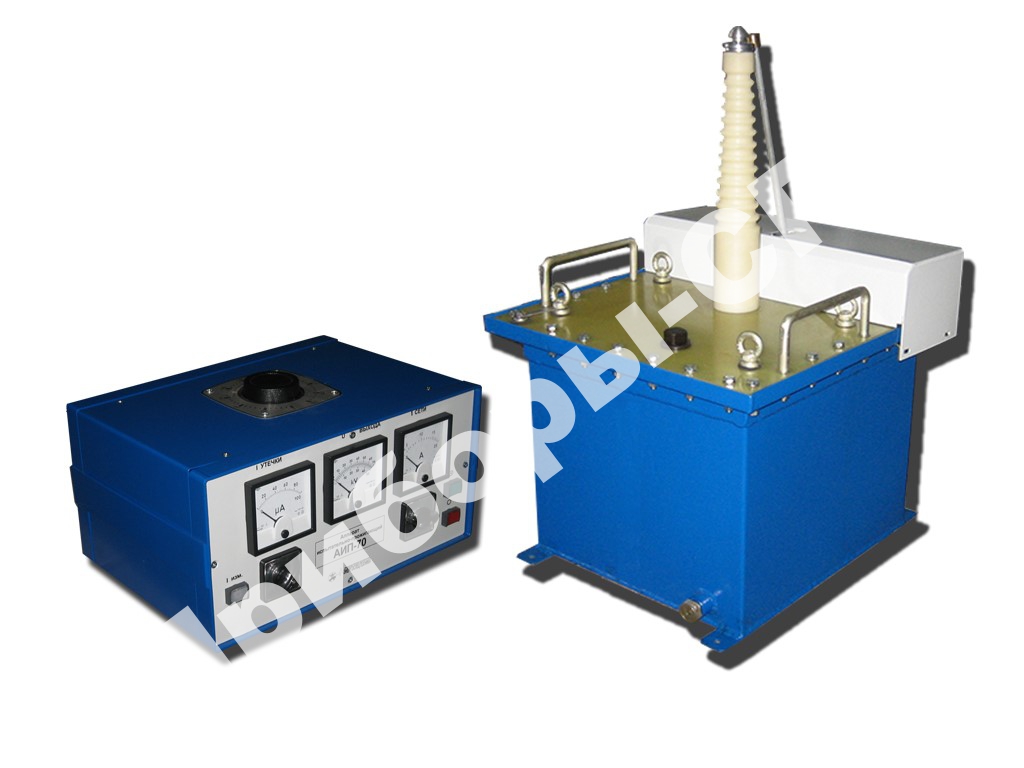

АИП-70
- установка для испытания и прожига изоляции силовых кабелей |
Аппарат испытательно-прожигающий АИП-70 предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным напряжением, испытания твердых диэлектриков синусоидальным напряжением частотой 50 Гц, а также для предварительного прожига дефектной изоляции силовых кабелей. |
| Артикул: 20005 | |
| Гарантия: 12 мес. | ТУ: № 4276-005-03294953-99 |
АИП-70 в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить АИП-70 и узнать цену через Приборы-Спб в Санкт-Петербурге.
Назначение аппарата АИП-70:
Аппарат испытательно-прожигающий АИП-70 предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным напряжением, испытания твердых диэлектриков синусоидальным напряжением частотой 50 Гц, а также для предварительного прожига дефектной изоляции силовых кабелей.
При повреждении кабеля в муфтах или при заплывающем пробое изоляции, величины пробивного напряжения прожигающих блоков, как правило, недостаточно. С помощью аппарата АИП-70 возможно поднять напряжение до состояния пробоя и снизить переходное сопротивление до величины, позволяющей использовать более мощный прожигающий блок. Специальная конструкция высоковольтного трансформатора аппарата обеспечивает устойчивое горение дуги в месте повреждения кабеля.
Технические характеристики аппарата АИП-70:
| Параметр | Значение |
| Напряжение питающей сети однофазного переменного тока частотой 50 Гц, В | от 182 до 242 |
| Потребляемая мощность, кВт, не более | 2,2 |
| Рабочий диапазон выходного выпрямленного напряжения, амплитудное значение, кВ | от 10 до 70 |
| Рабочий диапазон выходного переменного напряжения, действующее значение, кВ | от 10 до 50 |
| Выходной переменный рабочий ток (действующее значение) в режиме КЗ на выходе аппарата, мА, не менее | 40 |
| Масса, кг, не более | 140 |
| Габаритные размеры блока управления, мм | 386х260х230 |
| Габаритные размеры высоковольтного блока, мм | 490х460х710 |
Сертификаты АИП-70:
- Сертификат соответствия
№ РОСС RU.0004.001009 действителен до 16 Декабря 2010
