ЗПП-35 (50 мм2)
- Заземления переносные подстанционные (зажим под плоскую шину) |
Предназначены для защиты работающих на отключенных токоведущих частях электроустановок напряжением от 0,4 кВ до 220 кВ в случае ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения. Поставляются с проводом сечением 16, 25, 35, 50, 70, 95 мм2 в прозрачной пластиковой оболочке с заземляющим спуском, со съемными и несъемными штангами (только ЗПП-1). Крепление провода к зажимам осуществляется посредством луженых медных наконечников или гильз. Для исключения излома провода он дополнительно укреплен защитной полиэтиленовой трубкой. |
| Гарантия: 12 мес. |
ЗПП-35 (50 мм2) в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить ЗПП-35 (50 мм2) и узнать цену через Приборы-Спб в Санкт-Петербурге.

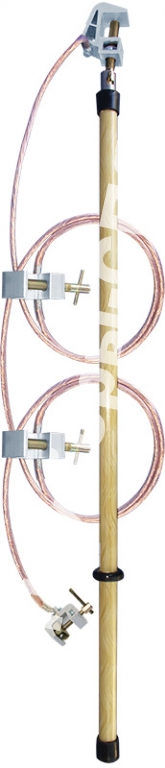

Заземления переносные подстанционные (зажим под плоскую шину)
Поставляются с проводом в прозрачной морозостойкой пластиковой оболочке.
Крепление провода осуществляется посредством луженых медных наконечников.
Комплектуются фазными зажимами и заземляющими струбцинами повышенной прочности. Изготавливаются в трехфазном исполнении.
ЗПП для напряжения свыше 1 кВ изготавливаются с 1-й съемной штангой.
Заземления на напряжение свыше 15 кВ могут комплектоваться карданным узлом для удобства
работы в трех плоскостях. Стоимость опции — 330 рублей с учетом НДС на каждую штангу. По заказу провод заземления поставляется в ящике.
|
ЗПП-1 |
ЗПП-15 |
ЗПП-35 |
ЗПП-35 |
ЗПП-220 |
|
|
Номинальное рабочее напряжение, кВ |
до 1,0 |
От 1,0 до 15 |
от 10 до 35 |
от 35 до 110 |
от 110 до 220 |
|
Количество фаз |
3 |
3 |
3 (1) |
3 (1) |
3 (1) |
|
Количество зажимов, шт |
3 |
3 |
3 (1) |
3 (1) |
3 (1) |
|
Количество штанг, шт |
3 |
1 |
1 |
1 |
1 |
|
Длина межфазных проводов, м |
0,4 |
1,25 |
4,5 (-) |
6,0 (-) |
9,0 (-) |
|
Длина заземляющего спуска, м |
2,0 |
2,5 |
12 |
12 |
15 |
|
Ток термической стойкости, кА/3 с: |
|||||
|
с проводом 16 мм2 |
2,5 |
- |
- |
- |
- |
|
с проводом 25 мм2 |
4,0 |
4,0 |
4,0 |
4,0 |
4,0 |
|
с проводом 35 мм2 |
5,6 |
5,6 |
5,6 |
5,6 |
5,6 |
|
с проводом 50 мм2 |
8,0 |
8,0 |
8,0 |
8,0 |
8,0 |
|
с проводом 70 мм2 |
10,2 |
10,2 |
10,2 |
10,2 |
10,2 |
|
с проводом 95 мм2 |
13,8 |
13,8 |
13,8 |
13,8 |
13,8 |
|
Длина изолирующей части, мм, не менее |
130 |
700 |
1100 |
1400 |
2500 |
|
Длина рукоятки, мм, не менее |
120 |
300 |
400 |
600 |
800 |
|
Условия эксплуатации: |
|
||||
|
Масса, кг, не более: |
|||||
|
с проводом 16 мм2 |
1,7 |
- |
- |
- |
- |
|
с проводом 25 мм2 |
2,0 |
5,7 |
9,3 |
10,8 |
15,6 |
|
с проводом 35 мм2 |
3,5 |
8,4 |
11,8 |
13,5 |
19,3 |
|
с проводом 50 мм2 |
3,8 |
9,9 |
14,1 |
16,1 |
23,0 |
|
с проводом 70 мм2 |
4,3 |
12,2 |
17,8 |
20,3 |
28,7 |
|
с проводом 95 мм2 |
4,8 |
14,6 |
21,5 |
24,6 |
34,6 |
|
Срок службы, лет, не менее |
2 |
||||
