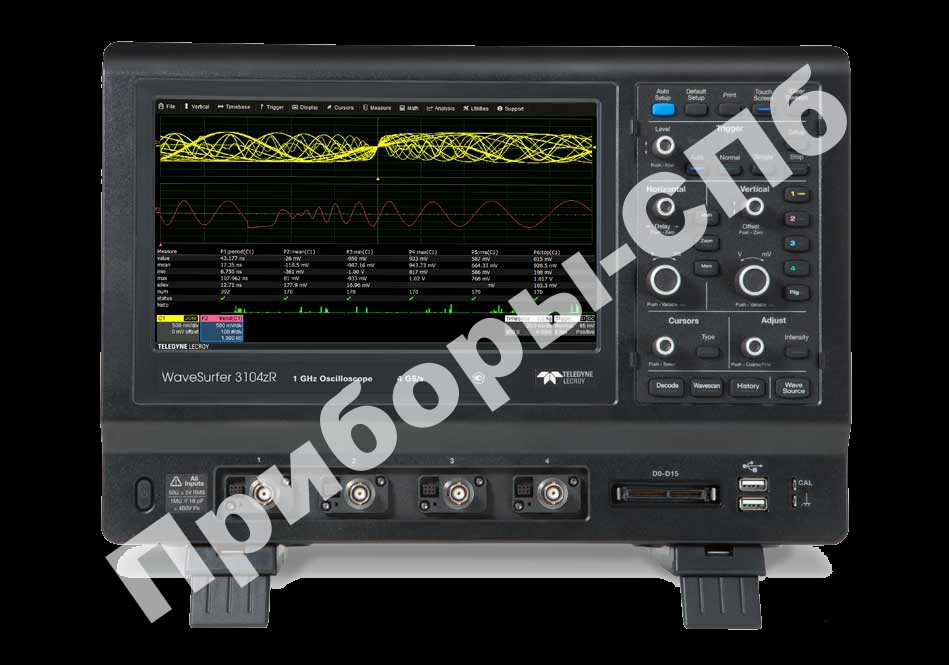

WaveSurfer 3104zR — осциллограф цифровой запоминающий
Производитель: LeCroy Статус товара: По запросу
 |
Особенности осциллографа цифрового запоминающего WaveSurfer 3104zR:
|
| Госреестр РФ: 72583-18 до 20.09.2023 |
| Гарантия: 12 месяцев |
WaveSurfer 3104zR — осциллограф цифровой запоминающий в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить WaveSurfer 3104zR — осциллограф цифровой запоминающий и узнать цену через Приборы-Спб в Санкт-Петербурге.
-
Технические характеристики осциллографа цифрового запоминающего WaveSurfer 3104zR:
Параметр WS3014zR WS3024zR WS3034zR WS3054zR WS3104zR Канал вертикального отклонения Число каналов 4 Полоса пропускания (-3 дБ, 50 Ом) 100 МГц 200 МГц 350 МГц 500 МГц 1 ГГц Время нарастания (50 Ом) 3,5 нс 1,75 нс 1 нс 800 пс 550 пс Ограничение ПП 20 МГц 20 МГц, 200 МГц Коэффициент отклонения (Коткл) Вход 50 Ом: 1 мВ/дел... 1 В/дел; Вход 1 МОм: 1 мВ/дел...10 В/дел Абсолютная погрешность измерения напряжения постоянного тока ± (0,015·8 [дел]·Коткл [В/дел]+1 мВ) – для Ко > 5 мВ/дел
± (0,025·8 [дел]·Коткл [В/дел]+1 мВ) – для 5 мВ/дел < Коткл ≤ 5 В/дел где , Коткл – коэффициент отклоненияДиапазон установки смещения Вход 50 Ом : 1 мВ – 19,8 мВ: ± 2 В ; 20 мВ – 100 мВ: ± 5 В ; 102 мВ – 198 мВ: ± 20 В ; 200 мВ – 1 В: ± 50 В
Вход 1 МОм : 1 мВ – 19,8 мВ: ± 2 В ; 20 мВ – 100 мВ: ± 5 В ; 102 мВ – 198 мВ: ± 20 В ; 200 м В – 1 В: ± 50 В ; 1,02 В – 1,98 В: ± 200 В ; 2 В – 10 В: ± 400 ВВходной импеданс 50 Ом ( ± 2%); 1 МОм ( ± 2%) / 1 6 пФ Максимальное входное напряжение Вход 50 Ом : 5 В с кз , ±10Впик // Вход 1 МОм : 400 В макс. ( DC + AC пик , ≤ 10 кГц ) Канал горизонтального отклонения Коэффициент развертки (Коткл) при дискретизации в реальном времени 5 нс/дел – 100 с/дел 2 нс/дел - 100 с/дел 1 нс/дел – 10 0 с/дел 500 п с/дел – 10 0 с/дел Коэффициент развертки (Коткл) При эквивалентной дискретизации 5 нс/дел – 100 с/дел 2 нс/дел - 100 с/дел 1 нс/дел – 10 0 с/дел 500 п с/дел – 10 0 с/дел Относительная погрешность опорного генератора ± 10 х 10 -6 Абсолютная погрешность измерения временных интервалов ± (0,06/ Fдискр +10 -6 ·Тизм ),
где Fдискр – частота диск ретизации, Гц, Тизм – измеренное значение в секундахСинхронизация Источники синхросигнала Один из каналов, вход внешняя синхронизация, вход внешняя синхронизация/ 5, от сети Режимы запуска развертки Авто колебательный , ждущий, однократный , стоп Вид входа Открытый, зак рытый, ВЧ и НЧ фильтры Диапазон внешней синхронизации Внешняя: ± 610 мВ;
Внешняя/5: ± 3,05 ВРежимы запуска развертки Предзапуск 0 - 10 0% объема памяти; послезапуск 0 - 10000 делений Диапазон внутренней синхронизации ±4,1 делений от центра Виды (типы) синхронизации Фронт, длительность, логическое условие (шаблон), ТВ (NTSC, PAL, SECAM, HDTV - 720p, 1080i, 1080p), рант, скорость нарастания, интервал, отложенная, качество (фронт или состояние). Аналого-цифровое преобразование Разрешение по вертикали 8 бит Частота дискретизации 1 ГГц / канал ( 2 ГГц при объединении каналов ) 2 ГГц / канал, 4 ГГц при объединении каналов Объем памяти на канал 10 МБ /канал, 20 МБ при объединении каналов Режимы сбора данных В реал ьном времени, эквивалентная, сегментированная ( 1 .000 сегментов с межсегментным интервалом от 1 мкс ) , самописец. Автоматические измерения и математика Автоизмерения 24 параметра, отображение до 6 результатов + статистика и гистограммы Математика 20 операций, включая БПФ 1 М /с, возможность двойного преобразования Генератор сигналов (Опция) Общие параметры 1 канал; макс. частота 25 МГц (синус) ; разрешение 1 мкГц; погрешность: ± 5*10 - 5 дискретизация 125 МГц; ЦАП 14 бит Выходной уровень 4 мВ...6 В пик - пик (1 МОм), 2 мВ...3 В пик - пик (50 Ом), погрешность ± 0,3 дБ Формы сигналов Синус, прямоугольник, и мпульс, п ила, ш ум, DC , ARB (произвольная форма ) Длина ARB - последовательности 16 КБ Синус 1 мкГц...25 МГц, гармонические составляющие - 50 дБн, негармонические составляющие - 60 дБн
