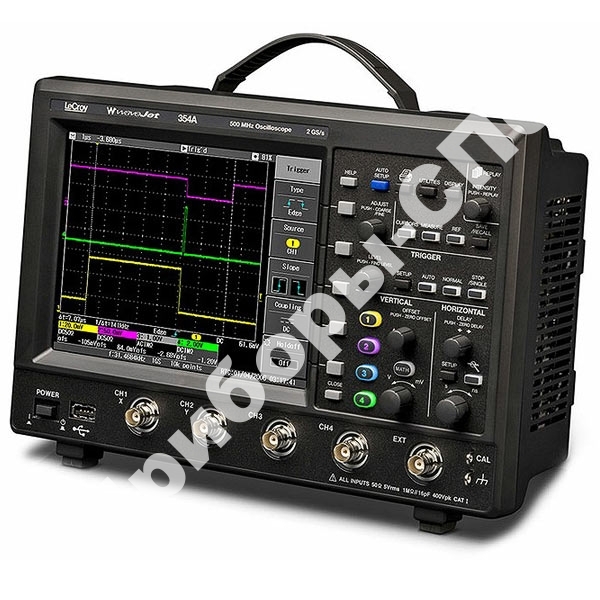

WJ 354A

- цифровой осциллограф
Производитель: LeCroy Статус товара: По запросу
WJ 354A - цифровой осциллограф Осциллограф цифровой запоминающий серии WaveJet WJ 354A (LeCroy Corporation):
Полоса пропускания 500 МГц; 4 канала, частота дискретизации 1 ГГц на канал; Максимальная частота дискретизации 2 ГГц; Эквивалентная частота дискретизации 100 ГГц; Объем памяти на канал 500 кб; Интерфейс USB на передней панели; Авто- и курсорные измерения (26 параметров); Режим «покадровой» регистрации, автоматическое детектирование коэффициента деления пробников; Сохранение до 5 осциллограмм и 5 профилей настроек, запись; Выделение ТВ строки (PAL, SECAM, NTSC); Цветной ЖК-дисплей (диагональ 19 см).
Артикул: 261103 Госреестр РФ: 40908-09
Гарантия: 36 мес.
Цена, руб.
по запросу

WJ 354A в продаже

В нашем магазине вы можете посмотреть описание и характеристики, а также купить WJ 354A и узнать цену через Приборы-Спб в Санкт-Петербурге.

Новинки от LeCroy детектируют аномалии (глитчи от 1 нс). "Длинная" память WJ-A обеспечивают по сравнению с конкурирующими моделями других производителей большее время "захвата" сигнала (в 50 - 200 раз больше) при тех же условиях. В сочетании с возможностью подавления шумов функция "Страничный режим" позволяет фиксировать вариации сигнала, а также наблюдать, что происходило непосредственно до или после события.

Комбинация прекрасных технических характеристик и измерительных ресурсов осциллографа, точности и скорости вычислений, обеспечивает инженеров инструментом, позволяющим глубже вникать в проблемы, быстрее обнаруживать и устранять аномалии. Поддержка в серии наиболее востребованных полос пропускания, означает, что инженеры могут выбрать себе именно тот осциллограф, который наиболее подходит для решения конкретной задачи.

Компания LeCroy в серии WaveJet 300 предлагает сочетание технических характеристик и компактности, которое на сегодняшний день является непревзойденным для цифровых осциллографов данного класса. Эти портативные осциллографы имеют всего 10 см в глубину, оснащены большим LCD дисплеем (диагональ 19 см) и предусматривают максимальное среди аналогичных моделей других производителей время захвата сигнала. Доступны 4 полосы пропускания: 100, 200, 350, 500 МГц.

WaveJet представляет собой уникальный, легкий в использовании осциллограф, который во многом изменит представление специалистов о приборах данного класса.

Серия WaveJet обладает продуманной, удобной передней панелью настроек и интуитивно понятными органами управления. В совокупности с наглядной структурой меню это исключает необходимость длительного обучения работе с прибором. Все настройки каналов горизонтального и вертикального отклонения, синхронизации активируются простым нажатием кнопки.

Особенности осциллографа цифрового WaveJet WJ 354A:

  • Полоса пропускания 100, 200, 350, 500 МГц
  • 2/4 канала, частота дискретизации 1 ГГц на канал
  • Максимальная частота дискретизации 2 ГГц (кроме WJ 312 / WJ 314)
  • Эквивалентная частота дискретизации 100 ГГц
  • Объем памяти: 500 кб на канал
  • Авто- и курсорные измерения (26 параметров)
  • Режим «покадровой» регистрации (запись и воспроизведение до 1024 кадров), ZOOM (растяжка 1:1000), пиковый детектор (от 1 нс)
  • Максимальная скорость сбора 3600 осциллограм/с
  • Автоматическое детектирование пробников
  • Сохранение до 5 осциллограмм и 5 профилей настроек
  • Выделение ТВ строки (PAL/SECAM, NTSC)
  • Цветной TFT-дисплей с диагональю 19 см
  • Порт USB на передней панели (сохранение данных)
  • Интерфейс USB на задней панели (дистанционное управление)
  • Опционально: LAN, GPIB.

Технические характеристики осциллографа цифрового WaveJet WJ 354A:

Параметр Значения
Полоса пропускания 500 МГц
Количество каналов 4
Экран 19 см, TFT ЖКИ, VGA
Частота дискретизации 1 ГГц, 2 ГГц - при объединении каналов
Память 500 кб/канал
Время захвата 500 мкс при дискретезации 1 ГГц
Разрядность АЦП 8 бит
Коэффициент отклонения 2 мВ/дел - 10 В/дел
2 мВ/дел - 1 В/дел (50 Ом)
Погрешность коэффициента отклонения 2 %
Ограничение полосы 20 Мгц, 200 МГц
Максимальное входное напряжение 400 В CAT I, 5 B (50 Oм)
Связь входа "земля", 1 МОм открытый и закрытый, 50 Ом открытый
Пробники Автодетектирование пробника, один пробник РР006А на каждый канал
Коэффициент развертки 500 пс/дел - 50 с/дел
Погрешность коэффициента развертки ±5*10-6
Синхронизация Фронт, глич, интервал, количество импульсов, ТВ
Измерения 26 автоматических измерений: Время спада (90 - 10 %), время спада (80 - 20 %), частота, интеграл, максимум, среднее, минимум, количество положительных импульсов, количество отрицательных импульсов, выбросы на вершинах положительного и отрицательного импульсов, пиковое значение, период, длительность положительного и отрицательного импульсов, время нарастания (20 - 80 %), время нарастания (10 - 90 %), среднее квадратическое значение, коэффициент ассиметрии, коэффициент ассиметрии по уровню, уровень опоры и вершин импульса, скважность импульсов, количество циклов, уровень между опорой и вершиной.
Растяжка 1 растяжка в отдельном окне
Математика Сумма, разность, произведение, БПФ (Ханнинга, плоское)
Интерфейс USB 2.0 - для сохранения данных
USB 2.0 (КОП, LAN - опция) - для ДУ

Комплект поставки WJ 354A:

Наименование Количество
1. Делитель 1:1/1:10 4
2. Осциллограф цифровой запоминающий WJ 354A 1
3. Руководство по эксплуатации 1
4. Шнур питания 1
