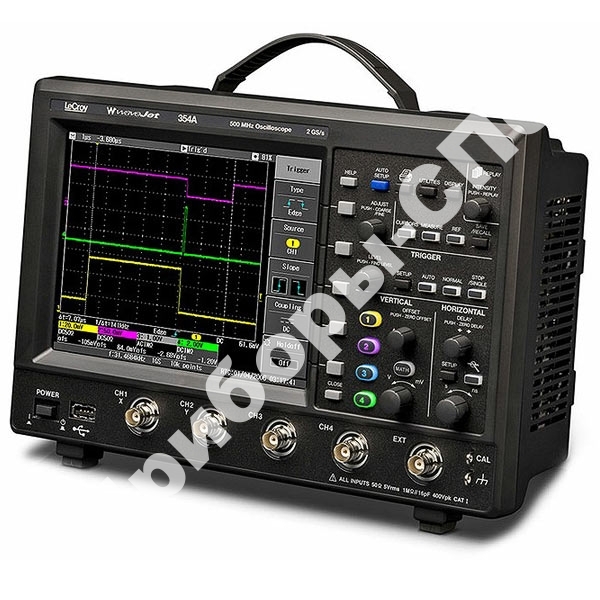

WJ 312A
- цифровой осциллограф |
Новинки от LeCroy детектируют аномалии (глитчи от 1 нс). "Длинная" память WJ-A обеспечивают по сравнению с конкурирующими моделями других производителей большее время "захвата" сигнала (в 50 - 200 раз больше) при тех же условиях. В сочетании с возможностью подавления шумов функция "Страничный режим" позволяет фиксировать вариации сигнала, а также наблюдать, что происходило непосредственно до или после события. |
| Артикул: 261110 | Госреестр РФ: 40908-09 |
| Гарантия: 36 мес. |
WJ 312A в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить WJ 312A и узнать цену через Приборы-Спб в Санкт-Петербурге.
Комбинация прекрасных технических характеристик и измерительных ресурсов осциллографа, точности и скорости вычислений, обеспечивает инженеров инструментом, позволяющим глубже вникать в проблемы, быстрее обнаруживать и устранять аномалии. Поддержка в серии наиболее востребованных полос пропускания, означает, что инженеры могут выбрать себе именно тот осциллограф, который наиболее подходит для решения конкретной задачи.
Компания LeCroy в серии WaveJet 300 предлагает сочетание технических характеристик и компактности, которое на сегодняшний день является непревзойденным для цифровых осциллографов данного класса. Эти портативные осциллографы имеют всего 10 см в глубину, оснащены большим LCD дисплеем (диагональ 19 см) и предусматривают максимальное среди аналогичных моделей других производителей время захвата сигнала. Доступны 4 полосы пропускания: 100, 200, 350, 500 МГц.
WaveJet представляет собой уникальный, легкий в использовании осциллограф, который во многом изменит представление специалистов о приборах данного класса.
Серия WaveJet обладает продуманной, удобной передней панелью настроек и интуитивно понятными органами управления. В совокупности с наглядной структурой меню это исключает необходимость длительного обучения работе с прибором. Все настройки каналов горизонтального и вертикального отклонения, синхронизации активируются простым нажатием кнопки.
Особенности осциллографа цифрового WaveJet WJ 312A:
- Полоса пропускания 100, 200, 350, 500 МГц
- 2/4 канала, частота дискретизации 1 ГГц на канал
- Максимальная частота дискретизации 2 ГГц (кроме WJ 312 / WJ 314)
- Эквивалентная частота дискретизации 100 ГГц
- Объем памяти: 500 кб на канал
- Авто- и курсорные измерения (26 параметров)
- Режим «покадровой» регистрации (запись и воспроизведение до 1024 кадров), ZOOM (растяжка 1:1000), пиковый детектор (от 1 нс)
- Максимальная скорость сбора 3600 осциллограм/с
- Автоматическое детектирование пробников
- Сохранение до 5 осциллограмм и 5 профилей настроек
- Выделение ТВ строки (PAL/SECAM, NTSC)
- Цветной TFT-дисплей с диагональю 19 см
- Порт USB на передней панели (сохранение данных)
- Интерфейс USB на задней панели (дистанционное управление)
- Опционально: LAN, GPIB.
Технические характеристики осциллографа цифрового WaveJet WJ 312A:
| Параметр | Значения |
| Полоса пропускания | 100 МГц |
| Количество каналов | 2 |
| Экран | 19 см, TFT ЖКИ, VGA |
| Частота дискретизации | 1 ГГц |
| Память | 500 кб/канал |
| Время захвата | 500 мкс при дискретезации 1 ГГц |
| Разрядность АЦП | 8 бит |
| Коэффициент отклонения | 2 мВ/дел - 10 В/дел |
| Погрешность коэффициента отклонения | 2 % |
| Ограничение полосы | 20 Мгц |
| Максимальное входное напряжение | 400 В CAT I |
| Связь входа | "земля", 1 МОм открытый и закрытый |
| Пробники | Автодетектирование пробника, один пробник РР006А на каждый канал |
| Коэффициент развертки | 5 нс/дел - 50 с/дел |
| Погрешность коэффициента развертки | ±5*10-6 |
| Синхронизация | Фронт, глич, интервал, количество импульсов, ТВ |
| Измерения | 26 автоматических измерений: Время спада (90 - 10 %), время спада (80 - 20 %), частота, интеграл, максимум, среднее, минимум, количество положительных импульсов, количество отрицательных импульсов, выбросы на вершинах положительного и отрицательного импульсов, пиковое значение, период, длительность положительного и отрицательного импульсов, время нарастания (20 - 80 %), время нарастания (10 - 90 %), среднее квадратическое значение, коэффициент ассиметрии, коэффициент ассиметрии по уровню, уровень опоры и вершин импульса, скважность импульсов, количество циклов, уровень между опорой и вершиной. |
| Растяжка | 1 растяжка в отдельном окне |
| Математика | Сумма, разность, произведение, БПФ (Ханнинга, плоское) |
| Интерфейс | USB 2.0 - для сохранения данных USB 2.0 (КОП, LAN - опция) - для ДУ |
Комплект поставки WJ 312A:
| № | Наименование | Количество |
| 1. | Делитель 1:1/1:10 | 2 |
| 2. | Осциллограф цифровой запоминающий серии WaveJet WJ 312A | 1 |
| 3. | Руководство по эксплуатации | 1 |
| 4. | Шнур питания | 1 |
