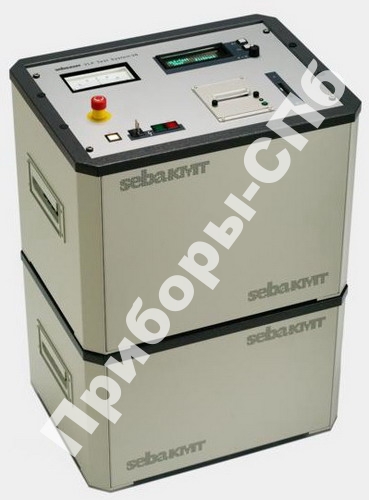

Назначение системы VLF 28 kV:
Переносная система VLF 28 фирмы SebaKMT применяется для испытания напряжением кабелей, рассчитанных на напряжение до 15 кВ.
С помощью применения, запатентованного фирмой SebaKMT, напряжения косинусно-прямоугольной формы дефектные места в кабелях с ПЭ, ПВХ а также с бумажно-масляной изоляцией быстро приводятся в состояние пробоя, без ненужной дополнительной нагрузки на кабельную изоляцию.
Эффективный источник напряжения и применение неизнашиваемого полупроводникового переключателя для создания регулярно изменяющего полярность испытательного напряжения обеспечивают длительный срок эксплуатации испытательной системы и стабильный, соответствующий сетевому напряжению 50 Гц переключающий фронт.
Опциональное измерение тока утечки позволяет в процессе испытания производить оценку качества кабеля.
Особенности системы VLF 28 kV:
- Эффективная, транспортабельная и выполненная в различных вариантах универсальная система для испытания кабелей
- Испытательное устройство, состоящее из двух модулей (модуль нагрузки и модуль управления) каждый весом около 25 кг
- Опциональный модуль "Измерение тока утечки" для индивидуальной подстройки системы к специфическим испытательным требованиям
- Опциональный модуль "Протоколирование" для комфортного и простого анализа результатов испытания прямо на месте, централизованного управления испытательными параметрами и репродуктивности процесса испытания
- Автоматическое распознавание пробоя
- Быстрое развертывание системы на месте трудоемкого соединения кабелями, защищенные от прикосновения штепсельные соединители, и встроенное устройство разрядки для обеспечения высокой степени безопасности
- С помощью запатентованного метода сбережения электроэнергии во время смены полярности СНЧ напряжения достигается очень низкое энергопотребление системой при одновременно высокой емкости испытания
- Испытание СНЧ 0,1 Гц рекомендовано документами HD 620S1, VDE 0276-620 и -621 и является эффективнейшим методом испытания ПЭ и ПВХ кабелей.
Технические характеристики системы VLF 28 kV:
| Параметр |
Значения |
| СНЧ выходное напряжение |
0 ... 28 кВ эфф |
| Измерение тока утечки (опция) |
0 ... 12 мA |
| Форма напряжения |
Косинусно-прямоугольная |
| Фронт переключения |
около 5 мс соответствует 50 Гц частоте сети |
| Частота |
0,1 Гц |
| Выходное напряжение постоянного тока |
0 ... 28 кВ |
| Измерение тока утечки DC |
0 ... 12 мA |
| Допустимая емкость кабеля |
4,5 мкФ / 28 кВ эфф. |
| Разрядное устройство |
Встроенное, 4,4 мкФ за 5 сек |
| Питание |
230 В, 50 Гц, около 2,5 A
120 В, 60 Гц, около 5 A |
| Рабочая температура |
минус 20 ... +40 °C |
| Вес |
около 25 кг (без опций) |
| Габариты |
550 x 1000 x 420 мм |
|
