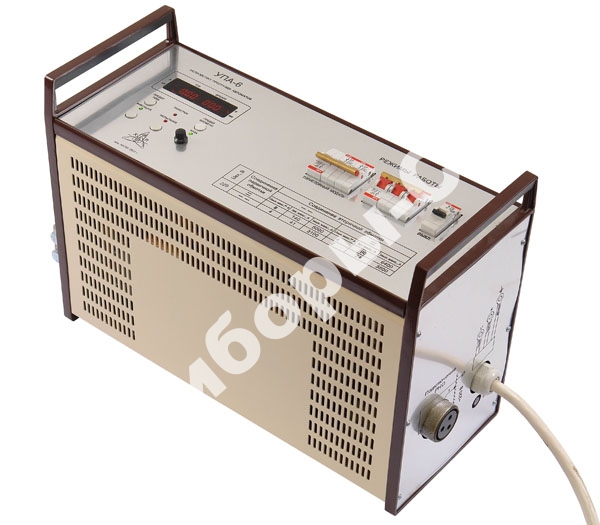

УПА-6

- устройство прогрузки автоматов (до 6 кА)
Производитель: ХарьковЭнергоПрибор Статус товара: По запросу
УПА-6 - устройство прогрузки автоматов (до 6 кА)
Устройство УПА-6 предназначено для проверки работоспособности и снятия ампер-секундных характеристик автоматов защиты, работающих в цепях переменного тока, с регистрацией величин тока и времени срабатывания автомата.
Артикул: 43148
Гарантия: 12 мес ТУ: № У 29.7-32868970-001:2010
Цена, руб.
221 132,00
Цена поверки: 7788 руб.

УПА-6 в продаже

В нашем магазине вы можете посмотреть описание и характеристики, а также купить УПА-6 и узнать цену через Приборы-Спб в Санкт-Петербурге.

Назначение устройства УПА-6:

УПА-6 предназначено для проверки работоспособности и снятия ампер-секундных характеристик автоматов защиты, работающих в цепях переменного тока, с регистрацией величин тока и времени срабатывания автомата.

Устройство проходит в ГП «Харьковстандартметрология» первичную (периодичную) аттестацию по программе и методике аттестации МО Х 06.1510– 2006.

Условия эксплуатации установки:

  • температура окружающего воздуха, ˚С:  от 0 до + 35;
  • относительная влажность воздуха при температуре + 25 ˚С, %, не более:  80;
  • атмосферное давление, мм. рт. ст.:  от 630 до 800.

Технические характеристики устройства УПА-6:

Параметр Значения
Напряжение питающей сети, В 220±10%
Частота питающей сети, Гц 50±1
Наибольший ток на выходе (действующее значение), кА 6,4
Наибольшая потребляемая мощность, кВ∙А 33
Масса установки (без гибких шин), кг, не более 46
Габаритные размеры, мм 535 х 358 х 200
Средний срок службы, лет 10

Управление выходным током осуществляется тиристорным регулятором или РНО (или водяным реостатом). При управлении УПА-6 РНО тиристорный регулятор работает в ключевом режиме.

Так как, при управлении тиристорным регулятором, выходной ток имеет искаженную форму, измерение выходного тока - по показанию приборов. При управлении УПА-6 РНО, выходного ток измеряется с точностью ±3%. РНО работает только в режимах с питанием от сети 220 В.

Силовой трансформатор УПА-6 позволяет работать только в четырех режимах при напряжении 220 В.

Uвх.., В

Соединение первичной обмотки

Соединение вторичной обмотки

Uвых.макс.хх

Iвх.макс., А

Iвых.макс.

УПА-10

УПА-6

1

220

=

- -

8

140

5000

есть

есть

2

- -

- -

4

41

3100

3

=

=

4

90

6400

4

- -

=

2

24

3500

5

380

=

- -

14

200

9000

есть

нет

6

- -

- -

7

80

4900

7

=

=

7

140

11000

8

- -

=

3,5

40

5900

Комплект поставки УПА-6:

Наименование Количество
1. Аттестат ГП «Харьковстандартметрология» 1
2. Разъем подключения РНО (ШР 40 П 3 ЭШ 9) 1
3. РНО (Iном=80 А) (условия поставки оговариваются отдельно) 1
4. Руководство по эксплуатации 1
5. УПА-6 1
6. Шина гибкая (длина 1 м, сечение 110 мм^2) 8
