УКИ-1К
- устройство контроля изоляции трубопроводов |

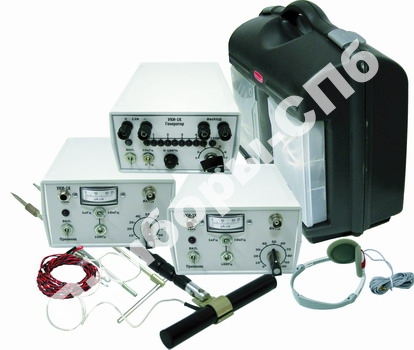

Устройство контроля изоляции трубопроводов УКИ-1К предназначено для:
|
| Артикул: 05508 | |
| Гарантия: 24 мес. | ТУ: № 4276-015-12719185-2007 |
УКИ-1К в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить УКИ-1К и узнать цену через Приборы-Спб в Санкт-Петербурге.
Отличительные характеристики устройства УКИ-1К:
- поиск повреждений на частоте 10000 Гц;
- выходная мощность генератора с 40 до 100 Вт;
- дальность обследования трубопровода до 5 км;
- хорошая чувствительность селективного приемника;
- малая относительная погрешность определения планового расположения подземного трубопровода и глубины залегания;
- малые вес и габариты комплекта;
- устройство УКИ-1К упаковано в удобный, для эксплуатации на трассе, кейс размером 460х290х300 мм;
- хорошая точность определения места нарушения сплошности изоляции.
Технические данные устройства УКИ-1К:
| Параметр | Значения |
| Дальность обследования (максимальное удаление от генератора в зависимости от состояния изоляционного покрытия | 3 км |
| Погрешность определения места расположения дефекта в изоляционном покрытии, не более | ±0.2 м |
| Минимальный размер определяемого дефекта в изоляции на фоне сплошного изоляционного покрытия, не более | 3 мм2 |
| Рабочие частоты селективного индикатора установки | 100Гц; 1000Гц; 10000Гц |
| Ослабление помехи с частотой 50 Гц по отношению к сигналу с частотой: - 100 Гц, не менее - 1000 Гц, не менее - 10000Гц, не менее |
1000 раз 3000 раз 3000 раз |
| Рабочие частоты генератора установки в активном режиме поиска | 1000 Гц; 10000 Гц |
| Индикация показаний | стрелочный прибор и головные телефоны |
| Напряжение питания селективного индикатора ( элемент типа 3336) | 4.5 В |
| При использовании свежего комплекта элементов гарантируется непрерывная работа селективного индикатора в течении | 200 час |
| Габаритные размеры селективного индикатора | 190х135х80 мм |
| Масса селективного индикатора | 1.5 кг |
| Масса индуктивного датчика для определения планового положения и глубины залегания тр-да | 0.8 кг |
| Максимальная выходная мощность генератора в режиме непрерывной генерации, не менее | 40 Вт |
| Напряжение питания генератора (от автомобильного аккумулятора) | 12 В |
| Масса генератора, не более | 2 кг |
Устройство состоит из 2-х селективных индикаторов малых напряжений (приемных устройств), датчика для определения трассы и глубины залегания трубопроводов и кабелей, набора приспособлений для определения дефектов в изоляции покрытий и генератора переменного тока.
Принцип работы устройства УКИ-1К заключается в следующем. По трубопроводу, защищаемому установками катодной защиты, протекает пульсирующий ток с частотой 100 Гц. В результате протекания тока по трубопроводу вокруг него создается переменное магнитное поле, измерение которого с помощью селективного индикатора малых напряжений и индукционного датчика используется для определения планового положения трубопровода и глубины его залегания, а также для интегральной оценки состояния изоляционного покрытия по величине затухания тока в трубопроводе.
В местах с дефектами в изоляции стекающий ток с трубопровода в грунт создает падение напряжения, измерение которого на поверхности земли с помощью индикатора малых напряжений и контактных датчиков используется для обнаружения дефектных мест в изоляционном покрытии и сравнительной оценки площади дефекта.
При отсутствии катодной защиты на трубопроводе к последнему подключается специальный генератор тока, входящий в комплект поставки устройства.
Комплект поставки УКИ-1К:
| № | Наименование | Количество |
| 1. | Антенна электромагнитная | 1 |
| 2. | Генератор тока | 1 |
| 3. | Контакт магнитный | 1 |
| 4. | Паспорт, инструкция по эксплуатации и техническое описание | 1 |
| 5. | Пояс клеммный | 2 |
| 6. | Приемник селективный | 2 |
| 7. | Провод нагрузки генератора | 2 |
| 8. | Провод ножных токосъемников | 4 |
| 9. | Провод питания генератора (двойной) | 1 |
| 10. | Провод сигнальный экранированный | 1 |
| 11. | Телефоны головные | 2 |
| 12. | Токосъемники ножные | 2 |
| 13. | Футляр | 1 |
| 14. | Штырь заземляющий | 2 |
| 15. | Штырь сигнальный изолированный | 1 |
| 16. | Элемент питания тип «316»/АА/LR6 | 6 |
