ЦИУ-01

- центральное измерительное устройство
Производитель: Россия Статус товара: По запросу

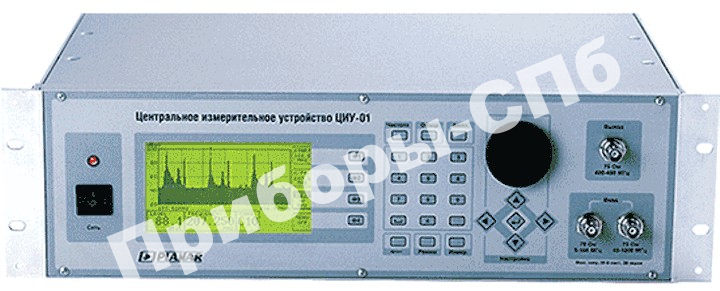

ЦИУ-01 - центральное измерительное устройство

Измеритель предназначен для работы в составе комплекса измерения параметров обратного канала, который позволяет измерять АЧХ распределительных приёмных систем телевидения, производить настройку и контролировать работоспособность кабельной сети в диапазоне частот прямого и обратного канала.

Гарантия: 12 мес.
Цена, руб.
41 000,00

ЦИУ-01 в продаже

В нашем магазине вы можете посмотреть описание и характеристики, а также купить ЦИУ-01 и узнать цену через Приборы-Спб в Санкт-Петербурге.

Измеритель предназначен для работы в составе комплекса измерения параметров обратного канала, который позволяет измерять АЧХ распределительных приёмных систем телевидения, производить настройку и контролировать работоспособность кабельной сети в диапазоне частот прямого и обратного канала.

Технические характеристики

    Параметры входа:
  • Диапазон рабочих частот генератора 5—65 МГц.
  • Диапазон рабочих частот при работе в прямом канале 46—865 МГц.
  • Входное сопротивление в диапазоне рабочих частот 75 Ом.
  • Входное сопротивление на постоянном токе 10 кОм.
  • Допустимое суммарное значение переменного напряжения на входе 3 В.
  • Допустимое значение постоянного напряжения на входе 50 В.
  • Ослабление встроенного входного аттенюатора 20, 40 дБ.
  • Затухание несогласованности на входе, не менее 16 дБ.
    Диапазон измеряемых уровней:
    с выключенным аттенюатором 40—90 дБмкВ;
    с включенным аттенюатором 20 дБ 60—110 дБмкВ;
    с включенным аттенюатором 40 дБ 80—126 дБмкВ.
  • Разрешение по измеряемому уровню 0,1 дБ.
  • Предел допускаемой основной относительной погрешности измерения на частоте настройки ± 2,0 дБ.
  • Полоса пропускания канала измерения по уровню -3 дБ 260 ± 30 кГц.
  • Ослабление сигнала в полосе задержания фильтра низких частот при работе в обратном канале, не менее 40 дБ.
  • Полоса пропускания сигнала фильтра низких частот при работе в обратном канале 5—70 МГц.
    Параметры выхода:
  • Диапазон рабочих частот 400-450, либо 108-135 МГц.
  • Диапазон уровней выходного сигнала 60—120 дБмкВ.
  • Тип выходного разъёма BNC.
  • Номинальное выходное сопротивление 75 Ом.
    Временные параметры при работе с генератором пилот-сигналов:
  • Время обнаружения генератора пилот-сигналов, не более 60 сек..
  • Период измерения спектра обратного канала, не более 15 сек..
  • Количество одновременно измеряемых пилот-сигналов ГПС-01 до 8-ми.
  • Интерфейс для подключения измерителя к компьютеру RS-232 девяти-контактный.
