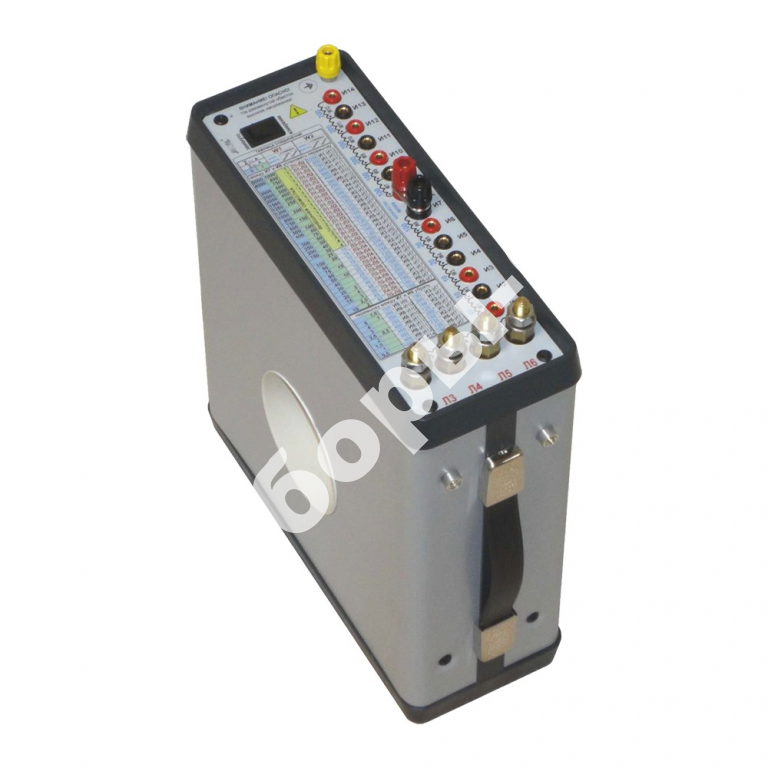

ТТИ-5000.51 1-й разряд трансформатор тока измерительный лабораторный

Производитель: Статус товара: По запросу
ТТИ-5000.51 1-й разряд трансформатор тока измерительный лабораторный

Описание трансформатора тока измерительного лабораторного ТТИ-5000.51:

Трансформатор ТТИ-5000.51 предназначен для использования в цепях переменного тока промышленной частоты 50 Гц и номинальным напряжением 0,66 кВ при электрических измерениях и поверке трансформаторов тока с первичными номинальными токами от 0,5 А до 5000 А и вторичным номинальным током 1 А или 5 А класса точности 0,05 (0,2S) и менее точных по ГОСТ 8.217 в качестве рабочего эталона 1-ого  и 2-ого разряда по ГОСТ 8.550 при помощи дифференциального компаратора (КТ-01, КНТ-03, КНТ-05, КНТ-05А) в диапазоне изменения тока от 0,2% до 200% номинального значения.

Госреестр РФ: 55278-13 до 30.08.2023
Гарантия: 60 месяцев
Цена, руб.
594 000,00

ТТИ-5000.51 1-й разряд трансформатор тока измерительный лабораторный в продаже

В нашем магазине вы можете посмотреть описание и характеристики, а также купить ТТИ-5000.51 1-й разряд трансформатор тока измерительный лабораторный и узнать цену через Приборы-Спб в Санкт-Петербурге.

Технические характеристики трансформатора тока измерительного лабораторного ТТИ-5000.51 1-ого разряда и ТТИ-5000.51 2-ого разряда:

Параметр Значение
Номинальное напряжение, кВ 0,66
Номинальные значения первичного тока, А 0,5; 1; 1,5; 2; 2,5; 3; 4; 5; 10; 15; 20; 25; 30;40; 50; 60; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; (1200; 1250; 1500; 2000; 2500; 3000: 4000; 5000)*
* - только для номинального вторичного тока 5 А
Номинальный вторичный ток, А 5 и 1
Сопротивление вторичной нагрузки при cos φ = 1, Ом 0,1
Номинальная частота, Гц 50
Номинальный класс точности 0,01 или 0,05
Пределы допускаемых погрешностей для ТТИ-5000.51 1-ого разряда токовой, % угловой, мин
I2ном I1/I1ном, %
5 0,2
1-200
±0,02
±0,01
±1,2
±0,6
1 1
5-200
±0,02
±0,01
±1,2
±0,6
Пределы допускаемых погрешностей для ТТИ-5000.51 2-ого разряда токовой, % угловой, мин
I2ном I1/I1ном, %
5 0,2
1-200
±0,10
±0,05
±5,0
±2,5
1 1
5-200
±0,10
±0,05
±5,0
±2,5

Габаритные размеры, мм, не более

100*300*270

Масса, кг, не более

10
Рабочая температура окружающего воздуха, °С 10-35
Рабочая относительная влажность, % 30-80
