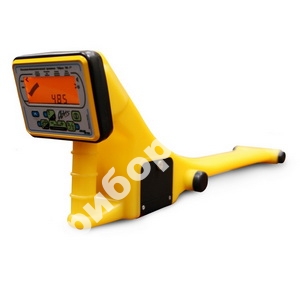

Особенности приемника ТМ-7Д:
- Определение положения подземных коммуникаций;
- Прямой цифровой отсчет глубины залегания подземной коммуникации;
- Прямое цифровое измерение величины тока (совместно с генератором ТГ-ХХ);
- Определение типа подземной коммуникации (труба – кабель).
Технические характеристики приемника ТМ-7Д:
| Параметр |
Значения |
| Рабочие частоты пассивные |
50,100,12-24 кГц |
| Рабочие частоты активные |
1450, 9820 Гц |
| Максимальная измеряемая глубина |
До 10 м |
| Максимальная глубина обнаружения |
До 25 м |
| Максимальное удаление от генератора |
До 5 км |
| Время непрерывной работы без подсветки |
До 100 часов (LR 11 A/час) |
| Питание |
2 элемента D |
| Габариты |
720 x 110 x 150 мм |
| Вес прибора без чехла |
1700 г |
Прибор комплектуется А – рамкой для оперативной диагностики состояния изоляционного покрытия. При этом регистрируется величина шагового потенциала между воткнутыми в землю электродами А-рамки. Потенциалы эти имеют незначительную величину и создаются токами, текущими вдоль поверхности земли в сторону заземления генератора. Вблизи дефектов потенциалы резко возрастают, и обычно возникает область, в которой токи текут в противоположном направлении. В данном приёмнике применен новый метод определения направления, и он не требует использования сложных и дорогих многочастотных генераторов. Однако это накладывает некоторые ограничения – режим корректно работает только для продольных измерений при движении от генератора.
Комплект поставки ТМ-7Д "Абрис":
| № |
Наименование |
Количество |
| 1. |
А-рамка |
1 |
| 2. |
Батареи питания |
2 |
| 3. |
Инструкция по эксплуатации, паспорт |
1 |
| 4. |
Приемник ТМ-7 |
1 |
| 5. |
Чехол для переноски |
1 |
