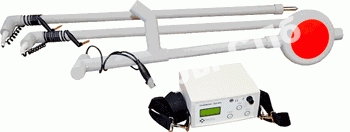

ТИ-05-3
- комплект трассоискателя |
|
| Артикул: 90089 |
| Гарантия: 12 мес. |
ТИ-05-3 в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить ТИ-05-3 и узнать цену через Приборы-Спб в Санкт-Петербурге.
Область применения:
Прибор реализует индукционный метод поиска неисправностей.
В комплекте с источником зондирующих импульсов ТИ-ТДИ-3А (далее генератор) )позволяет проводить следующие работы:
- поиск места прохождения трассы (кабели управления, телефонный и силовой кабели, линии городской трансляционной сети,
- водопровод, газопровод или любой другой металлический продуктопровод);
- определение глубины прокладки трассы;
- определение места повреждения кабельной трассы (обрыв, короткое замыкание).
Трассоискатель ТИ-05-3 полностью заменяет по области применения устройства типа ИП-7, КИ-4П
Принцип действия:
Индукционный метод
В активном режиме поиска генератор является источником зондирующего сигнала, подключаемым в искомую трассу и создающим вокруг нее магнитное поле. Приемник имеет поисковую антенну и служит для регистрации магнитного поля трассы над поверхностью земли или стены. Переизлученный трассой сигнал генератора прослушивается оператором через головные телефоны и/или регистрируется на индикаторе приемника. Несложные манипуляции с ориентацией антенны, встроенной в корпус приемника, позволяют быстро определить место прохождения и направления трассы, а также определить глубину прокладки трассы и локализовать место ее повреждения.
В пассивном режиме поиска - без применения генератора - приемник может использоваться для слежения за сетями технического переменного тока и радиотрансляции.
Назначение источника зондирующих импульсов - генератора ТИ-ТДИ-3А:
Область применения
Источник зондирующих импульсов (далее генератор) ТИ-ТДИ-3А предназначен для работы в комплекте с трассоискателями
ТИ-05-3 и ТДИ-05М-3
Особенности прибора
- импульсный режим работы генератора;
- электронное управление режимами работы;
- цифровой индикатор тока в кабеле;
- система контроля и автоматического согласования с нагрузкой (трассой);
- переменная мощность, 1 Вт до 6 Вт (в зависимости от нагрузки); исключена возможность возникновения разрушающего тока в кабеле;
- возможность работы с высокоомными нагрузками, cнижение тока в кабеле не приводит к исчезновению сигнала;
- наличие выносного индуктора (в герметичном исполнении) обеспечивающего возможность наведения сигнала на кабель без электрического контакта, форма индуктора позволяет использовать его для закладки в шурф до 1 м, в том числе и заполненный водой;
- резонансный режим индуктора - при значительной излучаемой мощности потребление от аккумулятора минимально;
- система контроля работоспособности;
- возможность подключения генератора к внешнему источнику питания 12 В или к сети 220В, 50 Гц через адаптер;
- встроенный необслуживаемый свинцовый герметичный гелевый аккумулятор, устойчивый к глубокому разряду и перезаряду.
Технические характеристики трассодефектоискателя ТИ-05-3:
| Параметр | Значение |
| Активная частота, FА | 893 Гц, 2.43 кГц и 8.93 кГц |
| Пассивная частота, Fп | 50 Гц |
| Локация повреждений изоляции |  |
| Контроль разряда аккумулятора | Есть (светодиод) |
| Время непрерывной работы, не менее | 40 часов |
| Электропитание | Встроенный NiMH аккумулятор 9 В |
| Масса c аккумулятором | 0,4 кг |
| Диапазон рабочих температур | -20 ÷ + 50 °С |
| Совместимые по параметрам сигнала генераторы | ТИ-ТДИ-3А |
Технические характеристики источника зондирующих импульсов ТИ-ТДИ-3А:
| Параметр | Значение |
| Активная частота, FА | 893 Гц, 2.43 кГц, 8.93 кГц |
| Мощность | 1 ...6 Вт в зависимости от нагрузки |
| Возможность неконтактного подключения к трассе | Выносной герметичный резонансный индуктор |
| Согласование с нагрузкой | Автоматическое |
| Время непрерывной работы, не менее | 6 ... 20 часов, в зависимости от нагрузки |
| Электропитание | Встроенный аккумулятор 12 В, внешний источник 12 В, сеть 220 В, 50 Гц через адаптер |
| Масса c аккумулятором | 2 кг |
| Диапазон рабочих температур | -20... + 50 °С |
| Совместимые по параметрам сигнала приемники | ТИ-05-3 и ТДИ-05М-3 |
Комплект поставки ТИ-05-3:
| № | Наименование | Количество |
| 1. | Зарядное устройство (адаптер) | 1 |
| 2. | ИЗИ - источник зондирующих импульсов - генератор | 1 |
| 3. | Индуктор | 1 |
| 4. | Инструкция по эксплуатации | 1 |
| 5. | Наушники | 1 |
| 6. | Приёмник | 1 |
| 7. | Провод для подключения к автомобильному аккумулятору | 1 |
| 8. | Провода с "крокодилами" для подключения к кабелю | 1 |
| 9. | Сумка для переноски прибора | 1 |
