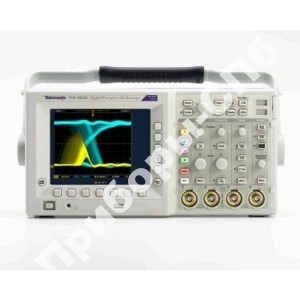

TDS3032C
- осциллограф с цифровым люминофоромПроизводитель: Tektronix Статус товара: По запросу
 |
Осциллограф с "цифровым люминофором", полоса пропускания 300 МГц, 2 кан. (1 МОм/50 Ом - TekProbe), цветной ЖК-дисплей, дискретизация 2,5 ГГц, память 10 кБт/кан., вертикальное разрешение 9 бит, развертка по вертикали 1 мВ - 10 В/дел., по горизонтали 2 нс - 10 с/дел., БПФ, 25 автоизмерений, 14 видов синхронизации, USB host, Ethernet, дополнительные модули и различные интерфейсы для связи с ПК, 375х176х149 мм, вес 3,2 кг. |
| Артикул: 263128 |
| Гарантия: 36 мес. |
TDS3032C в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить TDS3032C и узнать цену через Приборы-Спб в Санкт-Петербурге.
Технические характеристики осциллографа TDS 3032B
Канал вертикального отклонения
|
Число каналов
|
2
|
|
Полоса пропускания (-3дБ)
|
0… 300 МГц,
ограничение полосы пропускания до 20 МГЦ
|
|
Коэф. отклонения (Коткл.)
|
2мВ/дел…5В/дел (шаг 1-2-5) плавная регулировка
|
|
Погрешность установки (Коткл.)
|
± 2 %
|
|
Входной импеданс
|
1 МОм / 13 пФ или 50 Ом
|
|
Макс. входное напряжение
|
150 В ср. кв. (300 В с пробником х10)
|
|
Режимы работы
|
Канал 1 (2, 3, 4), инверсия канала 1 (2, 3, 4)
|
|
Математика
|
Сложение, вычитание, умножение, деление, БПФ
|
|
Канал горизонтального отклонения
|
|
|
Коэф. развертки (Кразв.)
|
4 нс…10 с/ дел
|
|
Погрешность установки Кразв.
|
± 20 ppm ( ± 0,002 %)
|
|
Режимы работы
|
Внутр. и внеш. развертка ( Y- T и X- Y), стробирование X- Y по Z-входу (только 30х4B), самописец
|
|
Синхронизация
|
|
|
Источник синхросигнала
|
Канал 1 (2, 3, 4), сеть, внешний
|
|
Режимы запуска разверстки
|
Автоколебательный, ждущий, ТВ ( NTSC, PAL / SECAM), по времени (13,2 нс…50 с), по событию (1 …9,999,999)
|
|
Фильтры синхронизации
|
Связь по перемен. или пост. току, ФНЧ, ФВЧ, фильтр шума
|
|
Вход внешней синхронизации
|
1 МОм ( ± 2 %) / 17 пФ; макс. 150 В ср. кв.
|
|
Аналого-цифровое преобразование
|
|
|
Разрешение по вертикали
|
9 бит
|
|
Макс. частота дискретизации
|
2,5 ГГЦ
|
|
Длина записи
|
10 К выборок на канал
|
|
Режимы сбора данных
|
Выборка, пик. детектор (> 1 нс); усреднение (2 / … / 512); накопление; послесвечение; однократный запуск
|
|
Автоматические измерения
|
|
|
Функции по вертикали
|
Удвоенная амплитуда, +/- амплитуда, макс и мин, пик-пик, среднее, среднее за период, ср. кв., ср. кв. за период, +/- выброс
|
|
Функции по горизонтали
|
Частота; период; время нарастания и спада; +/- ширина импульса; +/-коэф. заполнения; задержка
|
|
Комбинированные по Х и Y
|
Площадь; площадь за период; фаза; ширина пакета
|
|
Дополнительные возможности
|
|
|
Интерфейсы
|
Ethernet, принтерный порт Centronics Опции: RS-232 C; GPIB; VGA
|
|
Расширенный запуск развертки
|
Выбросы, импульсы, огибающая, логические условия
|
|
Телекоммуникационные маски (опция)
|
ITU-T G.703 (DSO, DS1, E1, DS2, E2, DS3, E3); ANSI T1.102 (DS1, DS1A, DS2, DS3, STS-1)
|
|
Анализ видеосигнала (опция)
|
Цифровое видео ( ITU- R BT.601), HDTV (ТВЧ), ТВ картинка, мониторы, автустановка, расширение ТВ синхронизации
|
|
Дисковод 3,5"
|
Формат данных: TIF, PCX, IMG, BMP, EPS
|
|
Термопринтер (опция)
|
Формат : Epson, LaserJet, DeskJet, ThinkJet, BubbleJet
|
|
Общие данные
|
|
|
ЖК-дисплей
|
8 × 10 дел
|
|
Напряжение питания
|
90…250 В (± 10 %), 47…440 Гц (автовыбор)
Опция: NiCd батарея (2 часа непрерывной работы)
|
|
Габаритные размеры
|
375 × 176 × 149 мм
|
|
Масса
|
3,2 кг
|
Комплектация осциллографа TDS3032 B
- Осциллограф TDS 3032 B;
- Сетевой провод - 1 шт.;
- Делитель ×10 - 2 шт.;
- Модуль БПФ - 1 шт.;
- Модуль расширенного запуска - 1 шт.;
- Руководство по эксплуатации - 1 шт.
