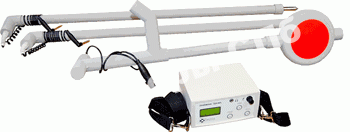

ТДИ-МА
- комплект трассодефектоискателя |
Прибор сочетающий в себе преимущества индукционного и контактного метода поиска неисправностей. Позволяет не только локализовать трассу, но и точно определить место повреждения изоляции. Новая модификация ТДИ-МА продолжает серию трассодефектоискателей ТДИ и имеет ряд принципиальных отличий, позволяющих значительно улучшить его эскплуатационные параметры (см. Особенности прибора). В комплекте с источником зондирующих импульсов ТИ-ТДИ-4А (далее генератор) позволяет проводить следующие работы:
Трассодефектоискатель ТДИ-МА является прибором полностью заменяющим по области применения устройства типа КИ-4П, ИП-7, ИМПИ, ПОИСК 210 Д-2. |
| Артикул: 90087 |
| Гарантия: 12 мес. |
ТДИ-МА в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить ТДИ-МА и узнать цену через Приборы-Спб в Санкт-Петербурге.
Особенности прибора ТДИ-МА:
- цифровая фильтрация сигнала - позволяет на порядок повысить помехозащищенность и избирательность приемника;
- дополнительное подавление индустриальных помех (50- 100Гц) допускает работу вблизи контатных линий железных дорог и в иных неблагоприятных условиях, в которых работа предыдущих моделей трассоискателей была невозможна;
- наличие 7 Гц канала, что делает возможным разделение емкостной и гальванической утечек и отфильтровать блуждающие токи;
- ЖКИ-индикатор, отображающий режимы работы, состояние аккумулятора, мнемоническое значение полезного сигнала и гистограмму серии последовательных замеров шагового напряжения;
- пленочная клавиатура, не чувствительная к атмосферным воздействиям;
- полностью электронное управление режимами;
- полностью автоматический выбор необходимого коэффициента усиления в пределах 5 декад;
- возможность работы как с использованием наушников, так и без них, ориентируясь на мнемонические показания ЖКИ-индикатора;
- скоростное зарядное устройство в сочетании Li-Ion аккумулятором позволяет не только полностью зарядить аккумулятор за 2 часа, но и оперативно подзаряжать его за 15-20 минут без каких-либо неблагоприятных последствий (Li-Ion аккумулятор не имеет эффекта "памяти");
- микропроцессорный контроль за состоянием аккумулятора позволяет своевременно отключить прибор в автоматическом режиме, предохраняя аккумулятор от разрушения перезарядом;
- текстовая и мнемоническая информации о выходе сигнала за рабочий диапазон (рекомендации по работе в подобных "экстремальных" условиях приведены в инструкции по эксплуатации).
Принцип действия трассодефектоискателя ТДИ-МА:
Идукционный метод
В активном режиме поиска генератор является источником зондирующего сигнала, подключаемым в искомую трассу и создающим вокруг нее магнитное поле. Для обеспечения возможности неконтактного подключения к контролируемой трассе генератор оснащен выносным индуктором .Приемник имеет поисковую антенну и служит для регистрации магнитного поля трассы над поверхностью земли или стены. Переизлученный трассой сигнал генератора прослушивается оператором через головные телефоны и/или регистрируется на индикаторе приемника. Несложные манипуляции с ориентацией антенны, встроенной в корпус приемника, позволяют быстро определить место прохождения и направления трассы, а также определить глубину прокладки трассы и локализовать место ее повреждения.
В пассивном режиме поиска - без применения генератора - приемник может использоваться для слежения за сетями технического переменного тока и радиотрансляции.
Контактный метод
Контактный метод позволяет с высокой точностью определить место повреждения изоляции.
В этом методе генератор является источником зондирующего сигнала, подключаемым в искомую трассу и создающим в местах нарушения изоляции кабеля токи утечки. Для реализации этого метода в некоторых приемниках предусмотрены специальные контактные щупы позволяющие измерять шаговое напряжение (токи утечки) вдоль трассы. Оператор двигаясь по трассе и периодически касаясь щупами грунта регистрирует шаговое напряжение по стрелочному индикатору, возрастающее по мере приближения к месту повреждения. В непосредственной близости от места повреждения шаговое напряжение будет максимальным.
Назначение источника зондирующих импульсов - генератора ТИ-ТДИ-4А:
Область применения
Источник зондирующих импульсов (далее генератор) ТИ-ТДИ-4А предназначен для работы в комплекте с трассоискателями
ТИ-05Ц и ТДИ-МА
Особенности прибора
- непрерывный режим работы генератора;
- электронное управление режимами работы;
- цифровой индикатор тока в кабеле;
- система контроля и автоматического согласования с нагрузкой (трассой);
- переменная мощность, 1 Вт до 6 Вт (в зависимости от нагрузки); исключена возможность возникновения разрушающего тока в кабеле;
- возможность работы с высокоомными нагрузками, cнижение тока в кабеле не приводит к исчезновению сигнала;
- наличие выносного индуктора (в герметичном исполнении) обеспечивающего возможность наведения сигнала на кабель без электрического контакта, форма индуктора позволяет использовать его для закладки в шурф до 1 м, в том числе и заполненный водой;
- резонансный режим индуктора - при значительной излучаемой мощности потребление от аккумулятора минимально;
- система контроля работоспособности;
- возможность подключения генератора к внешнему источнику питания 12 В или к сети 220В, 50 Гц через адаптер;
- встроенный необслуживаемый свинцовый герметичный гелевый аккумулятор, устойчивый к глубокому разряду и перезаряду.
Технические характеристики трассодефектоискателя ТДИ-МА:
| Параметр | Значение |
| Активная частота, FА | 7 Гц, 893 Гц, 2.43 кГц и 8.93 кГц |
| Пассивная частота, Fп | 50 Гц |
| Локация повреждений изоляции |  |
| Контроль разряда аккумулятора | Есть (ЖКИ индикатор)+автоматический контроль микропроцессором |
| Время непрерывной работы, не менее - с подсветкой - без подсветки |
8 часов 12 часов |
| Электропитание | Встроенный аккумулятор Li-Ion 7,4 В. |
| Масса c аккумулятором | 1,5 кг |
| Диапазон рабочих температур | -20 ÷ + 50 °С |
Технические характеристики источника зондирующих импульсов ТИ-ТДИ-4А:
| Параметр | Значение |
| Активная частота, FА |
7 Гц, 893 Гц, 2.43 кГц, 8.93 кГц |
| Мощность | 1 ...6 Вт в зависимости от нагрузки |
| Возможность неконтактного подключения к трассе | Выносной герметичный резонансный индуктор |
| Согласование с нагрузкой | Автоматическое |
| Время непрерывной работы, не менее | 6 ... 20 часов, в зависимости от нагрузки |
| Электропитание | Встроенный аккумулятор 12 В, внешний источник 12 В, сеть 220 В, 50 Гц через адаптер |
| Масса c аккумулятором | 2 кг |
| Диапазон рабочих температур | -20... + 50 °С |
| Совместимые по параметрам сигнала приемники | ТИ-05Ц и ТДИ-МА |
Комплект поставки ТДИ-МА:
| № | Наименование | Количество |
| 1. | Зарядное устройство (адаптер) | 1 |
| 2. | ИЗИ - источник зондирующих импульсов - генератор | 1 |
| 3. | Индуктор | 1 |
| 4. | Инструкция по эксплуатации | 1 |
| 5. | Приёмник | 1 |
| 6. | Провод для подключения к автомобильному аккумулятору | 1 |
| 7. | Провода для подключения к внешнему аккумулятору | 1 |
| 8. | Провода для подключения к трассе | 1 |
| 9. | Провода с "крокодилами" для подключения к кабелю | 2 |
| 10. | Сумка для переноски прибора | 1 |
