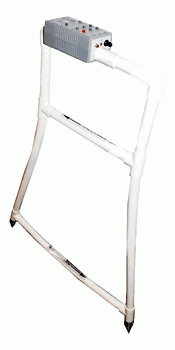

ТДИ-05М-3 приемник
- трассодефектоискатель |
|
| Артикул: 90094 |
| Гарантия: 12 мес. |
ТДИ-05М-3 приемник в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить ТДИ-05М-3 приемник и узнать цену через Приборы-Спб в Санкт-Петербурге.
Область применения:
Прибор сочетающий в себе преимущества индукционного и контактного метода поиска неисправностей. Позволяет не только локализовать трассу, но и точно определить место повреждения изоляции.
В комплекте с источником зондирующих импульсов ТИ-ТДИ-3А (далее генератор) позволяет проводить следующие работы:
- поиск места прохождения трассы (кабели управления, телефонный и силовой кабели, линии городской трансляционной сети, водопровод, газопровод или любой другой металлический продуктопровод);
- определение глубины прокладки трассы;
- ТОЧНОЕ определение места повреждения кабеля (обрыв, короткое замыкание, повреждение изоляции).
Трассодефектоискатель ТДИ-05М-3 является прибором полностью заменяющим по области применения устройства типа КИ-4П, ИП-7, ИМПИ, ПОИСК-210Д-2.
Принцип действия:Идукционный метод
В активном режиме поиска генератор является источником зондирующего сигнала, подключаемым в искомую трассу и создающим вокруг нее магнитное поле. Приемник имеет поисковую антенну и служит для регистрации магнитного поля трассы над поверхностью земли или стены. Переизлученный трассой сигнал генератора прослушивается оператором через головные телефоны и/или регистрируется на индикаторе приемника. Несложные манипуляции с ориентацией антенны, встроенной в корпус приемника, позволяют быстро определить место прохождения и направления трассы, а также определить глубину прокладки трассы и локализовать место ее повреждения.
В пассивном режиме поиска - без применения генератора - приемник может использоваться для слежения за сетями технического переменного тока и радиотрансляции.
Контактный метод
Контактный метод позволяет с высокой точностью определить место повреждения изоляции.
В этом методе генератор является источником зондирующего сигнала, подключаемым в искомую трассу и создающим в местах нарушения изоляции кабеля токи утечки. Для реализации этого метода в некоторых приемниках предусмотрены специальные контактные щупы позволяющие измерять шаговое напряжение (токи утечки) вдоль трассы. Оператор двигаясь по трассе и периодически касаясь щупами грунта регистрирует шаговое напряжение по стрелочному индикатору, возрастающее по мере приближения к месту повреждения. В непосредственной близости от места повреждения шаговое напряжение будет максимальным.
Технические характеристики трассодефектоискателя ТДИ-05М-3:
| Параметр | Значение |
| Активная частота, FА | 893 Гц, 2.43 кГц, 8.93 кГц |
| Пассивная частота, Fп | 50 Гц |
| Локация повреждений изоляции |  |
| Контроль разряда аккумулятора | Есть (стрелочный индикатор) |
| Время непрерывной работы, не менее | 40 часов |
| Электропитание | Встроенный NiMH аккумулятор 9 В |
| Масса c аккумулятором | 2 кг |
| Диапазон рабочих температур | -20 ÷ + 50 °С |
| Совместимые по параметрам сигнала генераторы | ТИ-ТДИ-3А |
Комплект поставки ТДИ-05М-3 приемник:
| № | Наименование | Количество |
| 1. | Зарядное устройство (адаптер) | 1 |
| 2. | Инструкция по эксплуатации | 1 |
| 3. | Наушники | 1 |
| 4. | Приёмник | 1 |
