Sidekick Plus

- кабельный анализатор
Производитель: TempoTextron Статус товара: Поставка прекращена
Sidekick Plus - кабельный анализатор
Sidekick Plus является универсальным анализатором для тестирования состояния и, одновременно, определения мест повреждения кабельных линий связи. В анализаторе Sidekick Plus совмещены функции рефлектометра, емкостного и резистивного моста, измерителя напряжения, тока, сопротивления и продольной асимметрии.
Артикул: 150680 Госреестр РФ: 34864-07
Гарантия: 12 мес.
Цена, руб.
по запросу

Sidekick Plus в продаже

В нашем магазине вы можете посмотреть описание и характеристики, а также купить Sidekick Plus и узнать цену через Приборы-Спб в Санкт-Петербурге.

Назначение Кабельного анализатора Sidekick Plus:

Sidekick Plus является универсальным анализатором для тестирования состояния и, одновременно, определения мест повреждения кабельных линий связи.

В анализаторе Sidekick Plus совмещены функции рефлектометра, емкостного и резистивного моста, измерителя напряжения, тока, сопротивления и продольной асимметрии. Кроме этого, с помощью этого прибора можно измерить шумы и затухание линии, оценить влияние источников сети электропитания, определить наличие и количество катушек Пупина.

Sidekick Plus является идеальным переносным прибором для оперативной диагностики состояния кабельных линий, чему способствует компактный размер, малый вес и прочный корпус. А режим «Автотест» позволит произвести полные измерения заданных параметров без многочисленных переключений режимов тестирования.

Уникальность анализатора Sidekick Plus заключается в использовании разработанных и запатентованных компанией Tempoфирменных тестов: Stress Test и Leakage Test.

Stress Test позволяет локализовать высокоомные повреждения, обрывы, емкостную асимметрию, пупиновские катушки, битые и перекрещенные пары, проблемы с заземлением. Принцип действия построен на возбуждении в линии специального сигнала величиной 90 dBrnC. Сигнал вызывает в линии электрический ток в результате чего в месте неоднородности (повреждения) появляется напряжение. Которое в свою очередь, вызывает высокие показания стрессового шума, которые и указывают на наличие искомого повреждения.

Leakage Test позволяет определить «плавающие» резистивные повреждения путем подачи импульса напряжения амплитудой 135 В, который «пробивает» изолирующий оксидный слой, образовавшийся в месте повреждения пары.

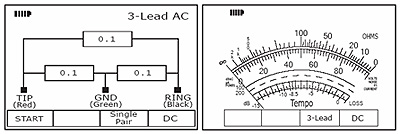

Конструктивным отличием прибора от аналогов на рынке является одновременное использование цифровой и аналоговой формы отображения полученных значений, что значительно упрощает измерение пиковых значений при быстрых изменениях показаний.



Функциональные возможности Кабельного анализатора Sidekick Plus:

  • Измерение расстояния до обрыва;
  • Измерение тока, напряжения и сопротивления медных линий;
  • Измерение шумов, потерь (затухания) и влияния сетей электропитания;
  • Stress Test для измерения продольной асимметрии пары;
  • Leakage Test для определения плавающих резистивных неисправностей;
  • Резистивный мост и емкостной мост;
  • Полноценный рефлектометр;
  • Функция идентификации вызывающего абонента (Caller ID) с отображением имени;
  • Функция ожидания вызова с идентификацией вызывающего абонента (Caller ID);
  • Тональный сигнал для трассировки линии (с помощью индуктивных щупов компании TEMPO);
  • Автоматическое тестирование и вывод результатов в виде «прошел/не прошел»;
  • USB-порт для подключения к компьютеру;
  • Большой, удобный для работы дисплей с подсветкой;
  • На выбор: цифровая или аналоговая индикация;
  • Аккумуляторные или сменные батареи;
  • Набор номера, встроенный громкоговоритель и записная книжка.


Технические характеристики Кабельного анализатора Sidekick Plus:

Параметр Значения
Переменное напряжение 0 — 250 Вэфф (RMS)
Постоянное напряжение 0 — 300 В
Ток шлейфа 0 — 100 мА
Stress Test 0 — 82 dBrnc
Leakage Test до 100 МОм
Сопротивление до 10 МОм
Шумы линии -50 дБм до +3 дБм
Влияние источников электропитания 40 до 100 dBrnc
Затухание линии 0 — 50 дБ
Определение катушек Пупина до 4 шт
Счетчик звонков 0 — 5 звонков
Емкостной мост определение расстояния до обрыва 0 — 30 км
Резистивный мост определение повреждений до 20 МОм;
определение расстояния до 2 МОм
Рабочая дальность рефлектометра до 10 км
Тональный сигнал для трассировки (577 Гц) 11 В на нагрузке 600 Ом
Тестовый сигнал (1004 Гц) 0 дБм на нагрузке 600 Ом
Тестовый сигнал на частотах до 2.4 МГц 0 дБм на нагрузке 600 Oм



Комплект поставки Sidekick Plus:

№ Наименование Количество
1. Адаптер питания от автомобильного прикуривателя (12 В) 1
2. Адаптер питания переменного напряжения 1
3. Аккумуляторная батарея 1
4. Держатель для батарей (типа АА) 1
5. Диск с ПО 1
6. Инструкция по эксплуатации 1
7. Кабель USB 1
8. Кабельный анализатор Sidekick Plus 1
9. Комплект дополнительных тестовых проводов 1
10. Комплект основных тестовых проводов 1
11. Сумка для аксессуаров 1
12. Сумка для переноски 1
13. Тестовые перемычки 1
