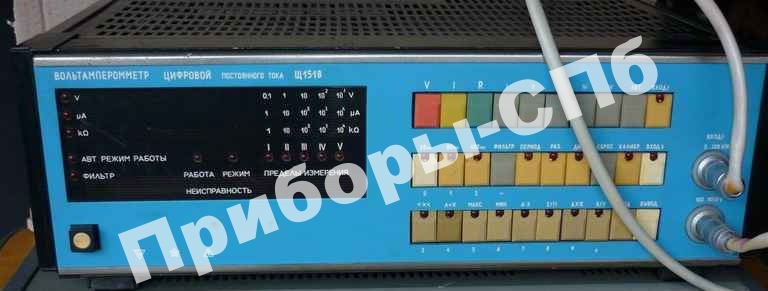

Щ1518
- вольтамперомметрПроизводитель: Россия Статус товара: В наличии
 |
Предназначен для измерения напряжения постоянного тока, сопротивления постоянному току и силы постоянного тока. Прибор производит математическую и статистическую обработку результатов измерений по семи программам. Диапазоны измерения: напряжения постоянного тока U= 0-1000В, постоянного тока І= 0-10мА, сопротивления постоянному току R от 0 до 10000 кОм. Погрешность измерения на разных пределах измерения составляет от 0,01% до 0,1%. |
| Госреестр РФ: 10540-86 |
| Гарантия: 12 месяцев |
Щ1518 в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить Щ1518 и узнать цену через Приборы-Спб в Санкт-Петербурге.
Назначение прибора Щ-1518
Вольтамперомметр Щ1518 цифровой постоянного тока предназначен для измерения напряжения, сопротивления и силы постоянного тока.
Прибор может производить математическую и статистическую обработку результатов измерений по семи программам.
В приборе реализованы интерфейсные функции, обеспечивающие его работу в различных автоматизированных измерительных системах.
Прибор может применяться для автоматизации технологических процессов, а также при научных и экспериментальных исследованиях в лабораторных и цеховых условиях.
Технические данные
Прибор измеряет напряжение постоянного тока U= в диапазоне 0-1000В, постоянный ток І= в диапазоне 0-10 мА и сопротивление постоянному току R от 0 до 10000 кОм.
Каждый из диапазонов измеряемых величин имеет расширение измерений по конечному значению на 2 % (кроме диапазона 0-1000В).
Диапазоны измерений, ступени квантования и параметры входной цепи прибора приведены в табл. 1.
Прибор имеет два входа для измерения независимых величин.
Выбор диапазонов измерений может осуществлятся в ручном, автоматическом и дистанционном режимах. ВНИМАНИЕ! При работе в режиме измерения напряжения постоянного тока автоматический выбор осуществляется только в пределе от 0 до 110 В.
Таблица 1
|
Измеря-
емая величина |
Диапазон измерений
|
Ступень кванто-
вания |
Параметр входной цепи
|
|||
|
Iвх, A
|
RBX, MОМ
|
Напря-
жение мВ, не более |
Ток (через измеря-
емое R), мкА |
|||
|
U=
|
0-0,1В
0-1В
0-10В
|
1мкВ
10мкВ 100мкВ
|
1∙10-10
|
-
|
-
|
-
|
|
0-100В 0-1000В
|
1мВ
10мВ
|
-
|
10±0,2
|
-
|
-
|
|
|
I=
|
0-1мкА
0-10мкА 0-100мкА 0-1000мкА 0-10000мкА |
10пА 100пА
1нА
10нА 100нА
|
-
|
-
|
100
|
-
|
|
R
|
0-1 кОм
0-10 кОм 0-100 кОм 0-1000 кОм 0-10000 кОм |
10 мОм 100 мОм
1 Ом
10 Ом
100 Ом
|
-
|
-
|
-
|
100
100
10
10
1
|
Выбор полярности автоматический.
При работе с ручным или дистанционным выбором всех диапазонов предусмотрена индикация перегрузки установленного диапазона измерений при превышении допустимых значений.
Режимы работы:
1) режим разовых измерений, осуществляемый нажатием кнопки РАЗ;
2) режим периодических измерений, осуществляемый нажатием кнопки ПЕРИОД.
Отсчетное устройство прибора (дисплей) обеспечивает индикацию положения десятичного знака, полярности (при измерении напряжения) и вида измеряемой величины.
Цифровой дисплей обеспечивает шестизначную (семизначную - в диапазоне 0-0,1В) индикацию измеряемой величины при измерении 400 и 80 мс ; и пятизначную (шестизначную - в диапазоне 0-0,1В) - при времени измерения 20 мс.
Перегрузка при превышении конечных значений диапазонов измерений индицируется символом "П" перед отсчетом.
Прибор обеспечивает различное время измерения 400, 80 и 20 мс.
При включенном фильтре время измерения прибора не превышает 4,4 s при времени измерения 400 мс.
При автоматическом выборе диапазона измерений дополнительное время t доп, в миллисекундах, необходимое для переключения диапазонов измерений, рассчитывается по формуле:
tдоп = m∙t, (1)
где m- число переключаемых диапазонов измерений, t - время измерения прибора, мс.
Время математической обработки прибором результата измерения не нормируется.
Предел допускаемой относительной основной погрешности (δ)в процентах соответствует значениям, приведенным в табл. 2.
Предел допускаемой относительной дополнительной погрешности δТ, в процентах, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры от 10 до 35 °С на каждые 10 °С равен половине предела допускаемой относительной основной погрешности при измерении напряжения постоянного тока с временем измерения 20 мс, при измерении постоянного тока и сопротивления;
Таблица 2
|
Измеряемая величина
|
Конечное значение диапазона измерений |
Предел допускаемой относительной основной погрешности, δ, % для времени измерения |
||
|
400 мс
|
80 мс |
20 мс
|
||
|
U=
|
0,1В
1В
|
±[0,015+
0,0025(Un/Ux-1)] |
±[0,015+
0,005(Un/Ux-1)] |
±[0,01+
0,005х (Un/Ux-1)] |
|
10В
|
±[0,01+
0,0025(Un/Ux-1)] |
±[0,01+
0,005(Un/Ux-1)] |
||
|
100В 1000В
|
±[0,015+
0,0025(Un/Ux-1)] |
±[0,015+
0,005(Un/Ux-1)] |
||
|
I=
|
1мкА
10мкА 100мкА
1мА
10мА
|
±[0,1+0,01х
(In/Ix-1)] |
|
|
|
R
|
1 кОм
|
±[0,1+0,01х
(Rn/Rx-1)] |
|
|
|
10 кОм
100 кОм 1000 кОм
|
±[0,05+0,01х
(Rn/Rx-1)] |
|||
|
10 мОм
|
±[0,1+0,01х
(Rn/Rx-1)] |
|||
Примечания:
1. Un, In, Rn- конечные значения установленных диапазонов измерений.
2. Ux, Ix, Rx - значения измеряемой величины
1. Un, In, Rn- конечные значения установленных диапазонов измерений.
2. Ux, Ix, Rx - значения измеряемой величины
При измерении напряжения постоянного тока прибор обеспечивает коэффициент подавления помех:
1) нормального вида (помех, действующих последовательно с измеряемым напряжением), без входного фильтра:
не менее 86 дБ - для времени измерения 400 тs, не менее 80 дБ - для времени измерения 80 тs, не менее 40 дБ - для времени измерения 20 тs. При включении входного фильтра коэффициент подавления помех прибора увеличивается на 40 дБ;
2) общего вида (на сопротивлении 1 кОм, включенном последовательно с низковольтным выводом соединительного шнура, относительно корпуса прибора):
не менее 140 дБ - по постоянному току;
не менее 120 дБ - по переменному току.
Для управления работой прибора в составе информационно-измерительных систем в нем реализованы согласно ГОСТ 26.003-80 функции SН , АН, L,T, PP, SRQ, SL, ДТ, RL, Dc.
Через разъем, расположенный на задней панели, прибор принимает информацию о роде измеряемой величины, режиме работы, диапазонах измерения, команду запуска. Выдает информацию о роде измеряемой величины, режиме работы, порядке, знаке и мантиссе измеряемой величины, сигнале готовности.
- Питание прибора осуществляется от сети переменного тока (220±22) В частотой (50±1,0) Гц.
- Мощность, потребляемая прибором от сети, не превышает 35 В.А.
- Время установления рабочего режима не превышает 1 ч.
- Габаритные размеры прибора 440x156x433 мм.
- Масса прибора не превышает 12 кг.
