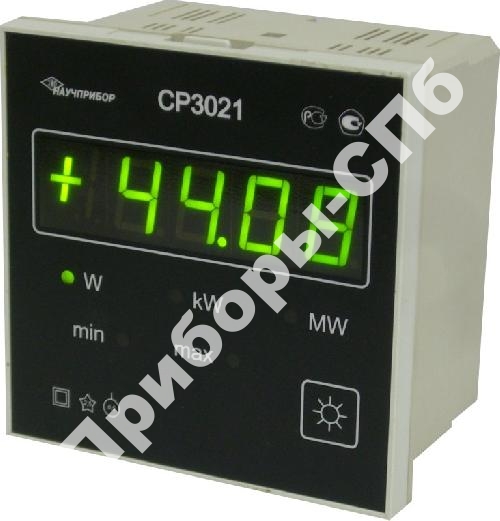

СР3021-5
- ваттметр цифровой щитовой![]() |
Цифровое измерительное устройство модели СР3021-5 обладает возможностью установки посредством гальванически развязанному интерфейсу RS485 коэффициентов трансформации ИТТ (Кт) и ИТН (КН) и отображает параметры замеряемых показателей с учетом выставленных коэффициентов трансформации. Помимо функции замеров, цифровое устройство модели СР3021-5 оснащен функцией контроля наименьшего и наибольшего возможных показаний замеряемых параметров. Цифровое устройство модели СР3021-5 предназначено для применения в стандартных макроклиматических условиях с умеренным климатом в диапазоне температур от минус 25 °С до плюс 50 °С и с относительной влажностью в 90 % при 30 °С. Питание устройства СР3021-5 производится от сети переменного тока напряжением (90 … 260) Вольт и частотой (47 … 55) Герц или постоянным напряжением (120 … 300) Вольт. |
Госреестр РФ: 59605-15 до 06.11.2024 | |
Гарантия: 24 месяца | ТУ: № 4221-036-16851585-2009 |
СР3021-5 в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить СР3021-5 и узнать цену через Приборы-Спб в Санкт-Петербурге.
Назначение ваттметра СР3021-5:
Прибор измеряет активную мощность и передает измеренные значения параметров по гальванически развязанному интерфейсу RS485. Прибор СР3021-5 подключается непосредственно к измерительным трансформаторам тока (ИТТ) и (или) измерительным трансформаторам напряжения (ИТН).
Прибор СР3021-5 имеет возможность установки по интерфейсу RS485 коэффициентов трансформации ИТТ (Кт) и ИТН (КН) и индицирует значения измеряемых параметров с учетом установленных коэффициентов трансформации.
Кроме функции измерения, прибор СР3021-5 реализует функцию контроля минимального и максимального допустимых значений измеряемого параметра.
Прибор СР3021-5 предназначен для использования в стационарных условиях макроклиматических районов с умеренным климатом при температуре от минус 25 °С до 50 °С и относительной влажности 90 % при 30 °С.
Питание прибора СР3021-5 осуществляется от сети переменного тока напряжением (90 … 260) В и частотой (47 … 55) Гц или постоянным напряжением (120 … 300) В.
Технические характеристики ваттметра СР3021-5:
- Пределы допускаемой основной приведенной погрешности ±0,5 % к номинальному значению измеряемой активной мощности;
- Номинальное значение входных напряжений UН - 57,7 В для фазных напряжений и 100 В для линейных напряжений;
- Номинальное значение входных токов IН - 5 А;
- Диапазон изменения входных напряжений - от 0,8UН до 1,2UН;
- Диапазон изменения входных токов - от 0,01IН до 1,2IН;
- Диапазон изменения частоты - от 48 до 52 Гц;
- Диапазон изменения cosj - ±(0…1…0);
- Потребляемая мощность, не более 5 ВА;
- Габаритные размеры, не более 120х120х90 мм;
- Масса, не более 0,5 кг.
Прибор СР3021-5 сертифицирован на соответствие требованиям ГОСТ Р 52319-2005, ГОСТ Р 51522-99, ГОСТ Р 51317.3.2-2006, ГОСТ Р 51317.3.3-2008, ГОСТ Р 51318.14.1-2006.
