СК6-20

- КАЛИБРАТОР-ИЗМЕРИТЕЛЬ НЕЛИНЕЙНЫХ ИСКАЖЕНИЙ
Производитель: Статус товара: По запросу

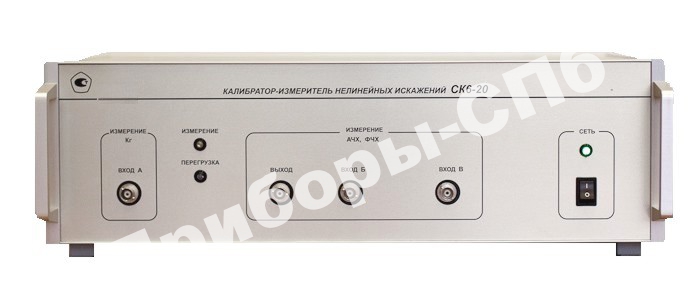

СК6-20 - КАЛИБРАТОР-ИЗМЕРИТЕЛЬ НЕЛИНЕЙНЫХ ИСКАЖЕНИЙ

КАЛИБРАТОР-ИЗМЕРИТЕЛЬ НЕЛИНЕЙНЫХ ИСКАЖЕНИЙ СК6-20 - предназначен для автоматических измерений и воспроизведения коэффициентов гармоник исследуемого гармонического сигнала, измерений частоты и амплитуды первой гармоники, индикации отношения уровней и фазовых сдвигов высших гармоник относительно первой, а также индикации коэффициента передачи и фазового сдвига четырехполюсников. Калибратор-измеритель СК6-20 применяется в качестве рабочего эталона коэффициента нелинейных искажений на объектах сферы обороны и безопасности и в промышленности. Диапазон частот 0,01 … 200,00 кГц

Гарантия: 18 месяцев
Цена, руб.
598 900,00

СК6-20 в продаже

В нашем магазине вы можете посмотреть описание и характеристики, а также купить СК6-20 и узнать цену через Приборы-Спб в Санкт-Петербурге.

КАЛИБРАТОР-ИЗМЕРИТЕЛЬ НЕЛИНЕЙНЫХ ИСКАЖЕНИЙ СК6-20 - предназначен для автоматических измерений и воспроизведения коэффициентов гармоник исследуемого гармонического сигнала, измерений частоты и амплитуды первой гармоники, индикации отношения уровней и фазовых сдвигов высших гармоник относительно первой, а также индикации коэффициента передачи и фазового сдвига четырехполюсников.
Калибратор функционирует под управлением внутреннего микропроцессора, его широкие функциональные возможности определяются применением скоростного аналого-цифрового преобразователя и цифровой обработкой сигнала.
Результаты измерений передаются по каналу USB во внешнюю ПЭВМ (в комплект поставки не входит), где происходит их математическая обработка, представление на экране монитора в линейном или логарифмическом масштабе, и сохранение в файловой системе компьютера.
Управление работой калибратора-измерителя осуществляется по программе в диалоговом режиме. В СК6-20 предусмотрены самопроверка, частичная диагностика неисправностей и статистическая обработка результатов измерений.

СК6-20 может функционировать в трех основных режимах:

  • Измерение коэффициента гармоник, а также частоты и амплитуды первой гармоники.
  • Формирование синусоидального сигнала с нормированным содержанием гармоник в режиме работы от внешнего генератора-калибратора гармонических сигналов ( в том числе коэффициента гармоник ) СК6-122 или 33220A (в комплект поставки не входят), управляемых по интерфейсу USB.
  • Определение амплитудно- и фазочастотных характеристик четырехполюсников.

Особенности:

Устойчивость к климатическим и механическим воздействиям:
группа 1.1 УХЛ ГОСТ РВ 20.39.304.

Калибратор-измеритель СК6-20 применяется в качестве рабочего эталона коэффициента нелинейных искажений на объектах сферы обороны и безопасности и в промышленности.

Основные технические характеристики СК6-20:

Измерение коэффициента гармоник
Диапазон частот первой гармоники в режиме измерений Кг, кГц 0,01 … 200
Диапазон измеряемых значений Кг, % 0,001 … 100
Пределы допускаемой абсолютной погрешности измерения Кг, % от 0,005 до 4 %

Режим индикации уровня и фазовых сдвигов гармоник, а также коэффициента передачи и фазового сдвига четырехполюсников:

диапазон индицируемого уровня гармонических
составляющих и коэффициента передачи четырехполюсников, с разрешающей способностью 0,01, дБ
минус 110 … 0
диапазон индицируемого фазового сдвига, с разрешающей способностью 0,1° от 0° до 360°
Измерение частоты и амплитуды первой гармоники
Диапазон частот, кГц 0,01 … 200,00
Диапазон измеряемой амплитуды первой гармоники, В 0,01 … 2,00
Пределы допускаемой относительной погрешности
измерения частоты первой гармоники, %
± 0,006
Пределы допускаемой относительной погрешности измерения
амплитуды первой гармоники
в диапазоне от 10 мВ до 1 В, % ± 1,8
в диапазоне от 1 до 2 В, % ± 0,6
Воспроизведение коэффициента гармоник
(с использованием внешнего генератора 33220А)
Диапазон частот первой гармоники в режиме воспроизведения Кг, кГц 0,010 … 200
Диапазон воспроизводимых значений Кг, % 0,01 … 100
Диапазон воспроизводимых значений Кг с минимальным шагом, % 0,01
