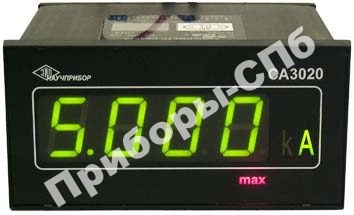

СА3020
- амперметр цифровой щитовой |
Цифровое устройство амперметр базовой модели выпускается в нескольких типовых модификациях в зависимости от базового значения параметров замеряемого тока. При заказе данной модели цифрового амперметра, требуется заявить, с каким базовым параметром силы тока Вам придётся работать: 1 А, 2 А или 5 А. |
| Гарантия: 24 месяца | ТУ: № 4221-020-16851585-2006 |
СА3020 в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить СА3020 и узнать цену через Приборы-Спб в Санкт-Петербурге.
Назначение амперметра СА3020:
Амперметр СА3020 выпускается в трех модификациях в зависимости от номинального значения измеряемого тока. При заказе амперметра, требуется уточнять, с каким номинальным значением тока Вы будете работать: 1 А, 2 А или 5 А.
- Номинальное значение измеряемого тока, Iн-1 А (СА3020-1), 2 А (СА3020-2) или 5 А (СА3020-5);
- Диапазон измеряемых токов от 0,01 Iн до 1,5 Iн;
- Частотный диапазон измеряемых токов от 45 до 850 Гц;
- Пределы основной допускаемой приведенной погрешности ±0,2% к номинальному значению измеряемого тока;
- Напряжение питания - сеть переменного тока напряжением (85-260) В и частотой (47-65) Гц или постоянное напряжение (120 - 300) В;
- Потребляемая мощность не более 4 ВА;
- Габариты 144x72x190 мм;
- Масса не более 0,55 кг;
- Мощность, потребляемая измерительной цепью амперметров серии 3020, не превышает: для СА3020-1 – 0,12 ВA; для СА3020-2 – 0,25 ВA; для СА3020-5 – 0,6 ВA.
Амперметры имеют возможность установки по интерфейсу RS-485 (гальванически развязаному) коэффициентов трансформации ИТТ (Кт) в диапазоне от 1 до 30000 и индицируют значение измеряемого тока с учетом установленного коэффициента трансформации ИТТ в амперах или килоамперах.
Кроме функции измерения амперметры реализуют функцию контроля минимального и максимального допустимых значений измеряемого тока. Выход измеряемого тока за установленные значения индицируется световой индикацией на лицевой панели и при этом замыкаются контакты одного из реле. Диапазон установки уставок нижнего допускаемого значения измеряемого тока от (0,02 Iн*Кт) до (1,48 Iн*Кт). Диапазон установки уставок верхнего допускаемого значения измеряемого тока от 0,03 Iн*Кт до 1,49 Iн*Кт.
Комплект поставки СА3020:
| № | Наименование | Количество |
| 1. | Амперметр | 1 |
| 2. | Дискета с программой | 1 |
| 3. | Наконечник кабельный | 1 |
| 4. | Розетка DB-9F с корпусом DP-9C | 1 |
| 5. | Розетка MSTB 2,5/8 STF с корпусом KGG-MSTB 2,5/8 | 1 |
| 6. | Руководство по эксплуатации | 1 |
| 7. | Фиксатор для крепления амперметра к щиту | 1 |
| 8. | Формуляр ЗИУСН.340.005 ФО | 1 |
