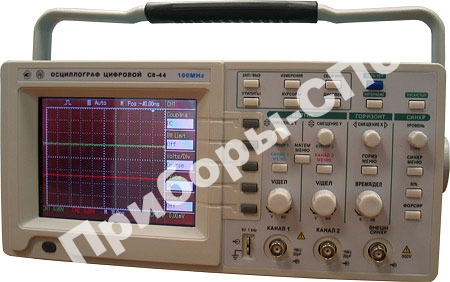

С8-44
- цифровой осциллограф 100 МГцПроизводитель: Россия Статус товара: Снят с производства
 |
Осциллограф цифровой С8-44, предназначен для оперативного исследования периодических сигналов в полосе частот от 0 до 100 МГц и однократных сигналов в полосе частот до 5 МГц с максимальной частотой дискретизации в реальном времени 100 Мвыб./с и эквивалентной частотой дискретизации 10 Гвыб/с путем их регистрации в цифровой памяти, измерения амплитудных и временных параметров, отображения сигналов и измеренных параметров на экране жидкокристаллического индикатора (ЖКИ). |
| Артикул: 263530 | Госреестр РФ: 35638-07 |
| Гарантия: 12 мес. | ТУ: ВУРИ.411161.015 ТУ. |
С8-44 в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить С8-44 и узнать цену через Приборы-Спб в Санкт-Петербурге.
Осциллограф цифровой С8-44, предназначен для оперативного исследования периодических сигналов полосе частот от 0 до 100 МГц и однократных сигналов в полосе частот до 5 МГц с максимальной частотой дискретизации в реальном времени 100 Мвыб./с и эквивалентной частотой дискретизации 10 Гвыб/с путем их регистрации в цифровой памяти, измерения амплитудных и временных параметров, отображения сигналов и измеренных параметров на экране жидкокристаллического индикатора (ЖКИ)
Осциллограф обеспечивает следующие виды цифровых измерений:
- цифровое измерение в диапазоне напряжений (Uизм) от 10 мВ до 300 В и временных интервалов от 10 нс до 50 с;
- автоматическую установку размеров изображения;- автоматическое измерение размаха сигналов;
- автоматическое курсорное измерение амплитудных и временных параметров сигналов;
- возможность обмена информацией с компьютером по интерфейсу RS-232;
- автоматическое измерение среднего значения периодических сигналов;
- хранение в памяти двух форм сигналов;
- хранение в памяти пяти установок органов управления;
- использование внутреннего пикового детектора коротких выбросов до 100 нс;
- режим усреднения для периодических сигналов.
Технические характеристики
- Число каналов 2
- Полоса пропускания для периодического сигнала (0 – 100) МГц
- Полоса пропускания для однократного сигнала (0 – 5) МГц
- Частота дискретизации 100 Мвыб/с
- Коэффициенты отклонения каналов (Коткл) 2 мВ/дел - 5 В/дел (в последовательности 1; 2; 5)
- Основная погрешность:
- при непосредственном входе ± 4 %
- с делителем 1:10 ± 6 %
- Виды цифровых измерений:
- измерение напряжения между курсорами, установленными оператором;
- автоматическое измерение размаха сигналов;
- автоматическое измерение среднеквадратического значения синусоидальных сигналов;
-
автоматическое измерение среднего значения периодических сигналов (погрешность измерения не нормируется);
- измерение временного интервала между двумя курсорами, установленными оператором;
- автоматическое измерение периода и частоты периодических сигналов.
-
Основная абсолютная погрешность цифрового измерения напряжения в опорном диапазоне частот до 5 МГц ±(0,04Uизм+0,05 Коткл), В
- Время нарастания переходной характеристики 3,5 нс
- Режимы работы:
- наблюдение сигналов в каналах 1 и 2;
- наблюдение суммы сигналов каналов 1 и 2;
- инвертирование сигналов в канале 2
- Параметры входа каждого из каналов:
- При непосредственном входе:
- Активное входное сопротивление:
- при коэффициенте отклонения 2 мВ/дел – 0,2 В/дел (1±0,03) МОм
- при коэффициенте отклонения 0,5 В/дел – 5 В/дел (1±0,06) МОм
- Входная емкость 20 пФ
- С пробником-делителем 1:1/1:10 в положении «Х10»:
- Активное входное сопротивление (10±0,3) МОм
- Входная емкость 22 пФ
- С пробником-делителем 1:1/1:10 в положения «Х1»:
- Активное входное сопротивление:
- при коэффициенте отклонения 2 мВ/дел – 0,2 В/дел (1±0,03) МОм
- при коэффициенте отклонения 0,5 В/дел – 5 В/дел (1±0,06) МОм
- Входная емкость не более 150 пФ
- Горизонтальное отклонение
-
Режимы запуска: автоколебательный, ждущий, однократный (при коэффициентах развертки от 250 нс/дел до 5 с/дел).
- Коэффициент развертки (Кразв) 5 нс/дел до 5 с/дел (в последовательности 1; 2,5; 5.)
-
Основная абсолютная погрешность цифрового измерения напряжения ±(0,04Кразв+0,0001Тизм+0,6 нс), с,
-
где Кразв – величина, численно равная установленному значению коэффициента развертки, с;
- Тизм – измеренное значение временного интервала, с.
Синхронизация
-
Виды синхронизации: от сигнала в канале 1 ( канал 2) в одноканальном режиме, от сигнала в канале 1 (канал 2) в двухканальном режиме, от внешнего источника, от сети
Условия эксплуатации
- Рабочая температура от + 5 до + 40 oС
- Относительная влажность воздуха при температуре + 25 °С до 90 %
- Атмосферное давление 630-800 мм рт. ст.
