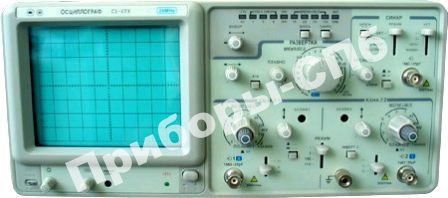

С1-173
- осциллограф двухканальный цифро-аналоговый |
Двухканальный цифро-аналоговый осциллограф С1-173 8 МГц предназначен для исследования формы электрических сигналов и измерения параметров сигналов в диапазоне напряжений от 5 мВ до 40 В (до 250 В с делителем 1:10) и длительностей от 20 нс до 100 с. Осциллограф С1-173 имеет два режима работы: режим аналогового осциллографа, отображающего сигналы в реальном масштабе времени; режим цифрового запоминающего осциллографа, позволяющего наблюдать сигналы одиночные, непериодические и сверхнизких частот (при минимальном коэффициенте развертки 10 с/дел). Прибор может быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике. |
| Артикул: 263529 | Госреестр РФ: 36352-07 |
| Гарантия: 12 мес. | ТУ: № ВУРИ.411.161.018 |
С1-173 в продаже
В нашем магазине вы можете посмотреть описание и характеристики, а также купить С1-173 и узнать цену через Приборы-Спб в Санкт-Петербурге.
Технические характеристики осциллографа С1-173:
В режиме цифрового запоминающего осциллографа:
Вертикальный тракт:
Разрешающая способность, 8 (28) бит (точка/дел);
Погрешность ±(3%+0,4 мм),с растяжкой Х5 ±(5%+0,4 мм);
Эквивалентная полоса пропускания (уровень 3 дБ, синусоидальная интерполяция) 0 - 8 МГц с растяжкой Х5 0 - 7 МГц;
Виды интерполяции синусоидальная, линейная.
Горизонтальный тракт (развертка):
Максимальная частота дискретизации, 20 Мвыб(с);
Разрешающая способность 10 (100)бит (точка/дел);
Диапазон коэффициентов развертки 0,2 мкс/дел – 10 с/дел;
Режим запуска автоколебательный ждущий;
Максимальная растяжка запомненного сигнала, 100 раз.
Синхронизация:
Установка синхронизации, деление шкалы от начала развертки 2-е, 5-е, и 8-е;
Режим отображения двухканальный от 10 с/дел до 1 мс/дел прерывисто от 0,5 мс/дел до 0,2 мкс/дел поочередно;
Скорость передачи информации через порт RS-232 19200 бод.
В режиме аналогового осциллографа:
Тракт вертикального отклонения.
Полоса пропускания (уровень 3 дБ) 0 - 20 МГц с растяжкой 0 - 7 МГц.
Режим работы:
Наблюдение сигналов по каналам 1 и 2 в отдельности;
Наблюдение суммы сигналов каналов 1 и 2;
Наблюдение сигналов каналов поочередно и прерывисто;
Инвертирование сигнала в канале 2;
Просмотр телевизионного сигнала;
Диапазон значений коэффициентов отклонения (10 калиброванных положений соответственно ряду чисел 1, 2, 5) 5 мВ/дел – 5 В/дел ,с растяжкой Х5 от 1 мВ/дел ,с делителем 1:10 до 50 В/дел;
Пределы допускаемого значения основной погрешности коэффициентов отклонения, не более ±3% ,с растяжкой Х ±5%;
с делителем 1:10 ±5%;
Пределы допускаемого значения погрешности коэффициентов отклонения в рабочих условиях применения, не более ±5% с растяжкой Х5 ±7%;
с делителем 1:1 ±7%;
Плавная регулировка коэффициента отклонения, не менее 2,5 раз;
Пределы перемещения луча по вертикали, не менее ±5 дел;
Допустимое суммарное значение постоянного и переменного (частотой не более 1 кГц) напряжений на закрытом входе, не более 300 В.
Нестабильность положения луча:
Дрейф долговременный, не более 1 дел/ч;
Дрейф кратковременный, не более 0,2 дел/мин;
Периодические или случайные отклонения, не более 2 мВ.
Смещение луча, не более:
Из-за входного тока и при переключении коэффициента отклонения 2 дел;
При изменении напряжения сети питания на ±10% от номинального 0,5 дел.
Параметры входов:
Виды входов – открытый, закрытый и заземленный.
Входное активное сопротивление:
Непосредственного входа 1±0,03 МОм;
с делителем 1:10 10±0,3 Мом
Входная емкость:
Непосредственного входа 25±5 пФ;
С делителем 1:10, не более 20±5 пФ.
Коэффициент развязки между каналами вертикального отклонения:
В диапазоне частот до 7 МГц, не менее 10000;
В диапазоне частот до 20 МГц, не менее 5000;
Тракт горизонтального отклонения (развертка).
Режимы работы:
Автоколебательный; ждущий; ТВ – строка; блокировка уровня запуска.
Диапазон значений коэффициентов развертки (20 Калиброванных положений соответственно ряду чисел 1, 2, 5) 200 нс/дел - 0,5 с/дел;
С растяжкой «Х10» от 20 нс/дел;
Пределы допускаемого значения основной погрешности коэффициентов развертки, не более ±3% с растяжкой ±5%(20 нс/дел и 50 нс/дел не калибруются);
Пределы допускаемого значения погрешности коэффициентов развертки в рабочих условиях применения не более ±5% ,с растяжкой ±7%;
Плавная регулировка коэффициентов развертки относительно калиброванного значения, не менее 2,5 раз.
Виды синхронизации: сигналом канала 1; сигналом канала 2; от сети; от внешнего источника.
Параметры внутренней синхронизации:
Диапазон частот гармонического сигнала 20 Гц – 20 МГц.
Уровень синхронизации:
В диапазоне частот гармонического сигнала от 20 Гц до 2 МГц и для импульсного сигнала длительностью 200 нс и более 0,5 дел;
В режиме поочередной синхронизации 2 и более дел.;
В диапазоне частот гармонического сигнала от 2 до 20 МГц 1,5 дел.;
В режиме поочередной синхронизации 3 и более дел.;
Нестабильность синхронизации 0,1 дел.
Параметры внешней синхронизации:
Диапазон частот 20 Гц - 20 МГц.
Уровень синхронизации:
В диапазоне частот гармонического сигнала от 20 Гц до 2 МГц и импульсными сигналами 0,2-10 В в диапазоне частот от 2 до 20 МГц 0,8 - 10.
Режим «X-Y»
Диапазон коэффициентов отклонения усилителя горизонтального отклонения 5 мВ/дел - 5 В/дел;
Полоса пропускания усилителя горизонтального отклонения 0 - 500 кГц;
Разность фаз между каналами на частоте до 50 кГц, не более 30;
Калибратор Форма сигнала положительный меандр;
Частота сигнала 1±0,02 кГц Амплитуда сигнала 2±0,04 В;
Выходное сопротивление 1 кОм.
Вход «Z»
Амплитуда положительного сигнала модуляции яркости луча 5 В;
Диапазон частот 0 - 2 МГц Входное сопротивление 47 кОм;
Максимальное входное напряжение (постоянная и переменная составляющая частотой менее 1 кГц) 30 В Выход «O -> 1Х»;
Полоса пропускания 50 Гц - 5 МГц Выходное сопротивление 50 Ом;
Время установления рабочего режима, не более 15 мин;
Время непрерывной работы в рабочих условиях 8 ч.
Электропитание:
Напряжением 220±22 В частотой, 50±2; 60±2 Гц;
Потребляемая мощность, не более 55 ВА.
Масса: 9 кг.
Габаритные размеры: 310 х 150 х 455 мм.
